基于IC555构建的光反射传感器电路

这里发布的 DIY 项目是使用 IC555 和 TCRT5000模块的光电反射传感器。这些传感器是光电传感器，这意味着它们依赖于光或光，不需要与任何其他物体接触即可感应。当反射器和光传感器之间的光束受到干扰时，即传感器发送电信号时。这些电气警报是输出单元的信息。如今，光反射传感器被用于各种项目，如接近传感、位置检测器、机器人等。相处融洽，我们发布了一个工作范围为2mm至10mm的DIY项目。

但在此之前，让我们看看光反射传感器可以用于什么。它通常用于检测反射物体：它们的存在或不存在。比如，它可以用来检测沿途是否存在障碍物。它还可以确定与实体的距离。

这里使用的模块是TCRT5000具有红外 LED 和内部制造的光电晶体管。我们经常可以在电路板上看到TCRT5000集成了 LM393
等电压比较器芯片和旁边的可调电位器。使用该模块的主要优点是其高灵敏度，因为发射器和接收器都位于同一单元中，并提供模拟和数字输出。

模拟输出：当模块TCRT5000反射红外线时，输出从 0V 上升到 3V DC。根据落在其上的红外线的强度，实现的输出本质上是模拟的。

数字输出：同样，当模块TCRT5000反射红外线时，输出从逻辑低电平 （0） 上升到逻辑高电平 （1），并且本质上是数字的。

使用555的DIY光反射传感器的电路描述

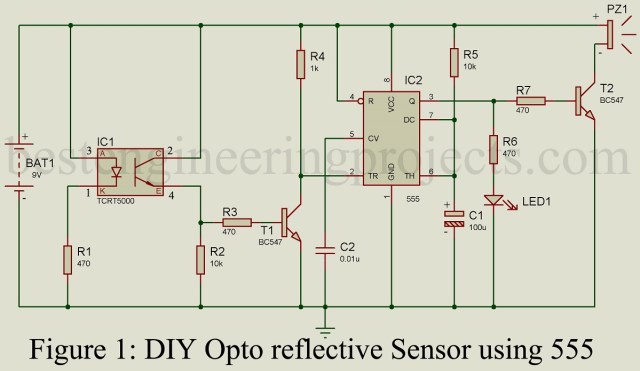

使用555的DIY光反射传感器电路如图1所示，并围绕定时器IC 555和光反射传感器模块TCRT5000构建。定时器 IC 555
配置为单稳态多谐振荡器模式，该模式从TCRT5000模块触发。为了限制 IR 的电流，LED 在模块内部制造TCRT5000并连接一个 470Ω
（R1），如电路图所示。

最初，（即模块未检测到红外线）IC 555的触发引脚为高电平，因为IC
555的输出为低电平。但是当模块检测到红外线时，内部光电晶体管开始导通，从而诱导晶体管 T1 开始导通。现在，晶体管 T 1 的集电极电压变低，迫使 IC
555 的触发引脚变低。IC 1 的触发引脚（引脚 2）处的低电压使输出高电平持续 1 秒。高输出使 LED1 发光并驱动晶体管 T2
处于导通状态，这进一步使压电蜂鸣器产生声音。音频和视觉指示（LED 和压电蜂鸣器）表示光反射器传感器模块接收红外线。

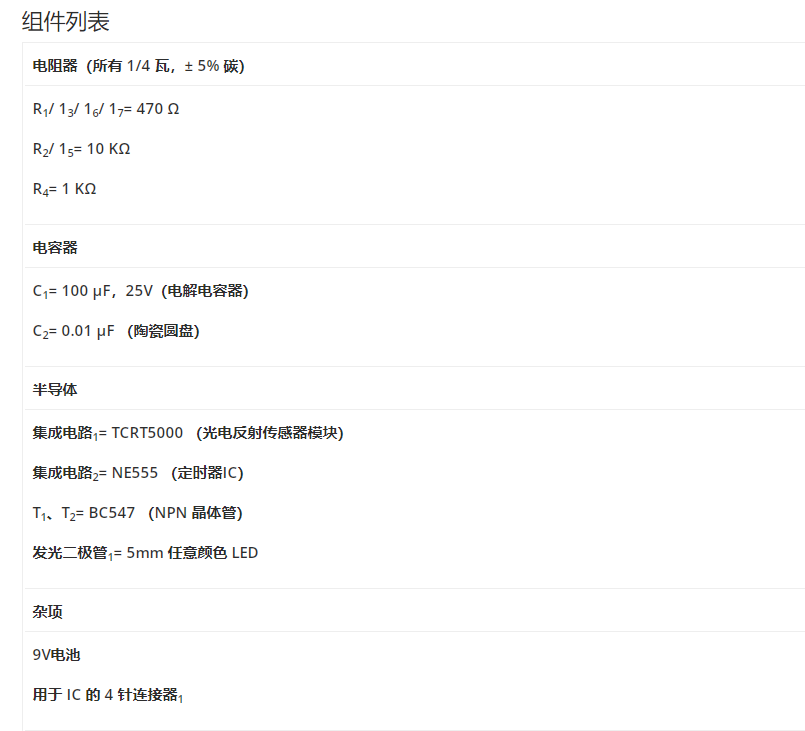

注意： 虽然传感器模块具有用于滤波器误触发的外壳，但阳光会触发电路。因此，电路测试必须在只有人造光的房间内进行。
