如何连接Arduino声音传感器以控制带有声音的LED

在本教程中，您将学习如何连接Arduino声音传感器以控制带有声音的LED。在本指南结束时，您将拥有一个可以正常工作的声控LED！

零件清单

Arduino的

声音传感器模块（例如VMA309）

发光二极管（LED）

220Ω电阻（R1）

面包板

跳线

如何连接Arduino声音传感器

在下面的示意图中，您可以看到此项目的完整连接。

将声音传感器的DO（数字输出）引脚连接到Arduino上的引脚2。本例中不使用AO（模拟输出）。LED的阳极（较长的支路）通过一个220Ω电阻器到达Arduino上的引脚3，阴极（较短的支路）进入GND（接地）。

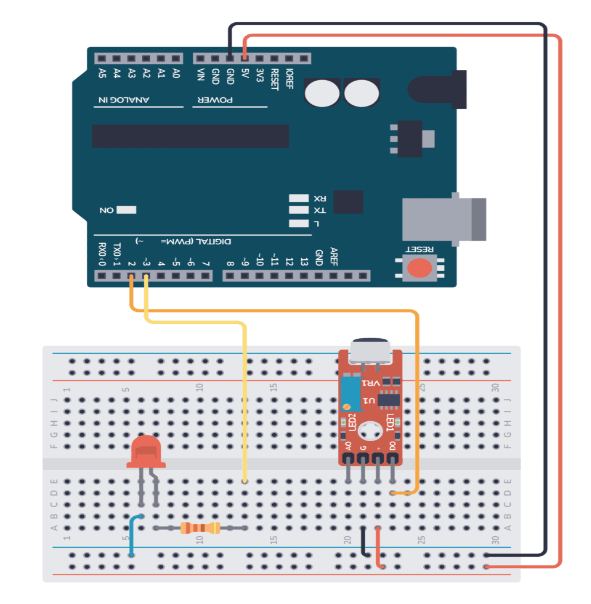

面包板插图

查看下面的面包板布局图像。它演示了如何将组件放置在面包板上，并用跳线连接它们。确保LED方向正确，较长的支腿通过电阻器连接。

Arduino声音传感器示例代码

将以下代码上传到您的ArduinoUNO：

// Define the pins used
int micPin = 2;
int ledPin = 3;

// Variables for holding the mic value and led state
int micValue;
int ledState

void setup()
{
  pinMode(micPin, INPUT); // Configures the sound sensor pin as input
  pinMode(ledPin, OUTPUT); // Configures the LED pin as output
}

void loop()
{
  // Read the sound sensor value
  micValue = digitalRead(micPin);

  // Check if the sound sensor has detected noise
  if (micValue == HIGH)
  {
    ledState = digitalRead(ledPin); // Retrieves the current LED state
    digitalWrite(ledPin, !ledState); // Toggles the LED state
    delay(500); // Pauses for 0.5 seconds
  }
}

分步说明

根据原理图和试验板图组装电路。

使用USB数据线将ArduinoUNO连接到计算机。

打开ArduinoIDE并将示例代码复制到新草图中。

在“工具”菜单下选择正确的主板和端口。

将草图上传到您的ArduinoUNO。

通过在声音传感器附近发出噪音来测试设置。LED应随着每次检测到的声音而打开和关闭。

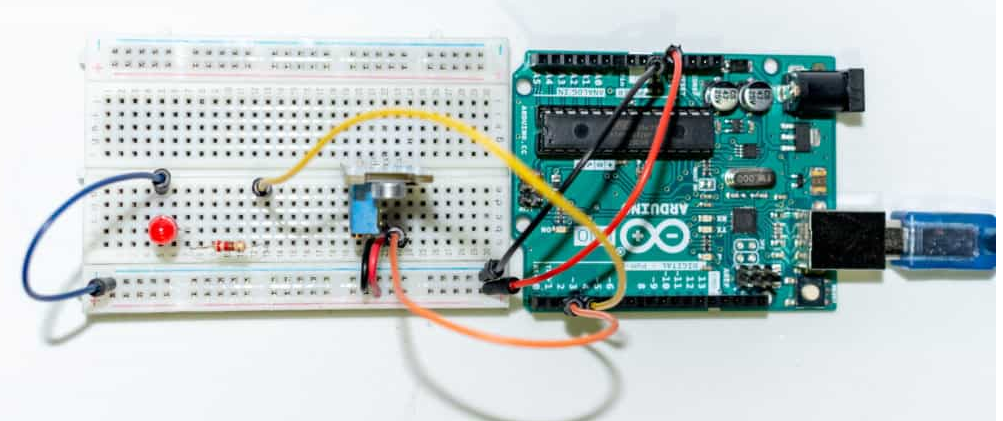

将代码上传到Arduino后，在传感器附近发出声音应会导致LED切换。如果它关闭，它将打开，如果它打开，它将关闭。

常见问题和解决方案

如果您的Arduino声音传感器不工作，请尝试以下操作：

LED无响应：确保LED根据其极性正确放置，并且所有连接都牢固。

对声音没有反应：如果可能，调整声音传感器的灵敏度，或检查与引脚2的连接。

结论

您现在拥有了一个声控LED开关！如果您有任何问题，请在下面发表评论或通过联系表格与我们联系。
