单极霍尔元件AH503可控制水泵自动启停，兼容HA

普通家用水泵的自动启停一般都是通过机械压力开关来实现的，容易存在寿命短、频繁启动的缺点。另外，现有技术无法实现对各管道中水流的实时监测，也无法根据管道中的水流情况来控制水泵。

霍尔元件是一种控制水泵自动启停的开关，控制电路板中的霍尔元件通过感应电磁止回阀中磁铁的位置来检测水泵出口流量的大小，并通过压力传感器判断开关出口的水压。通过获取出水口的压力和进水口的流量，可以自动控制水泵的启停。

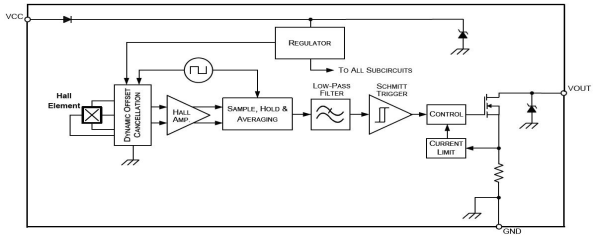

AH503功能框图

中科阿尔法AH503是一款基于BCDMOS技术设计的高灵敏度单极霍尔开关芯片，芯片包括温度补偿、比较器和输出驱动器，用于水泵控制中具有多种故障保护机制，过热、欠压和短路保护等。此外，机械应力对芯片的磁性参数影响很小，还非常适合工业环境和汽车行业应用，芯片符合AEC-Q100汽车电子行业测试标准。

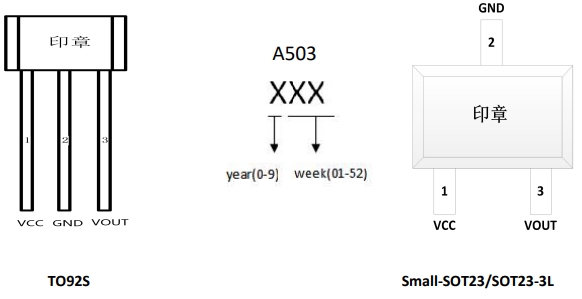

AH503引脚

霍尔元件AH503芯片特征：

•低功耗: 2.5mA

•工作电压: 2.7 V~30 V

•ESD 高达: 土12KV

•有较强的抗机械应力特性

•温度范围: -40°C~150°C

•电源引脚具有反向电压保护

•过压保护高达40V

•封装形式：TO92S、Small-SOT23、SOT23-3L
