使用晶体管的水传感器报警电路

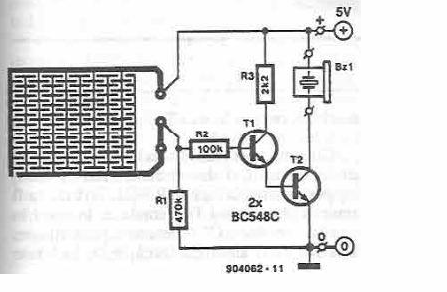

该水传感器报警电路图是使用普通电子元件设计的。水传感器报警电路可以操作有源蜂鸣器，在达到一定水位时发出声音。

由于水传感器和蜂鸣器控制电路位于同一印刷电路板上，因此指示器与 9 V 电池和蜂鸣器一起可以安装在紧凑的外壳中。

当水到达传感器时，T1的底座连接到正电源端子。因此，T1 和 T2 是打开的，因此蜂鸣器 BZ1 将被激活。电路的灵敏度降低可以通过增加R2的值来实现。
