双极霍尔开关AH402F可替代SS460用于跑步机

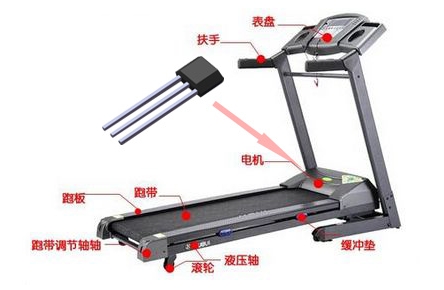

一般家用跑步机上中的需要霍尔开关在无刷电机上带动跑步机滚带，霍尔开关的功能是测量转速，结构相对简单。将磁体安装在跑步机的轴上面，轴旋转，当霍尔开关感应到磁体的磁场后输出脉冲信号。脉冲信号反馈到控制系统中，控住系统将根据预定指令计算脉冲信号，并获得特定的跑步长度。

测速一般采用两种方案，一种解决方案是单极霍尔开关，其仅需要输出脉冲信号，即感测磁极；单极霍尔开关相对简单，但如果磁场与霍尔结构不匹配，很容易产生测量误差。另一种解决方案是使用双极锁存霍尔开关，双级锁存霍尔开关方案需要检测两个磁极(ns极)并输出两种脉冲类型。该方案可以避免磁钢过强或过快引起的测量误差，它具有很高的稳定性和可靠性。

所以跑步机中的无刷电机通常采用双极霍尔开关，AH402F是一款耐高压双极霍尔开关芯片，采用高压bipolar工艺制程，该芯片内部由电压稳压 单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成。工作形式：输入磁感应强度，输出为数字电压信号。

AH402F芯片特征：

•工作电压：3.0V~60V

•过压保护能力：80V

• ESD性能：±4 kV

•集电极开路输出

•电源引脚反向电压保护

•可驱动电流最大30mA

•输出内置10KΩ上拉电阻

•工作温度范围：-40℃~150℃

AH402F具有可耐高电压冲击，具有极强的抗噪能力；适用于各种电子消费类、汽车和工业控制等领域。提供TO92S和SOT23-3L两种封装形式，且封装都符合RoHS标准。生活中仍有许多产品会使用霍尔元件、电脑、手机、马达、机器人等，霍尔开关现在在人们的生活中非常常见，国芯思辰可提供稳定的供货渠道和一定的价格优势。
