T12型方形驱动旋转扭矩传送器助力客户有效、准

螺栓紧固 -

力和扭矩

工业：航空航天/汽车和车辆/能源/工业自动化/测试和测量

总 结

01

客户需求/挑战

一家航空航天公司正在制定一项试验计划，该计划涉及对具有不同连接材料的紧固件进行扭矩和压缩测量。除了能够同时精确测量力和扭矩外，该系统还需要高采样率和低采样率。它们需要可靠的准确性和长期的稳定性。试验计划旨在验证紧固件所需的力和扭矩规格，以确保安全，同时不影响安装。

解决方案

02

使用LW或LWCF型负载垫圈和T12型方形驱动旋转扭矩传送器，客户能够将力和扭矩测量值对准所需的水平。这是通过将传感器与高采样率的数据记录和SI-USB的绘图功能相结合，捕获实时部队水平进行检查来实现的。

03

结果

紧固件紧固至规定的力和扭矩要求，并安全安装，不会损坏自身或接头材料。客户能够有效、准确地测量快速事件。

材料

01

产品

LW或LWCF型负载垫圈

动态扭矩型号T12、T15或T25

SI-USB通用串行总线双通道PC接口模块

替代设置

02

T12，T15或T25，带集成USB输出选项（数据记录和图形功能与SI-USB相同）

反作用力矩传感器：TS14，TS15，TS16，TS17

03

其他功能

动态扭矩传感器的速度/角度输出选项

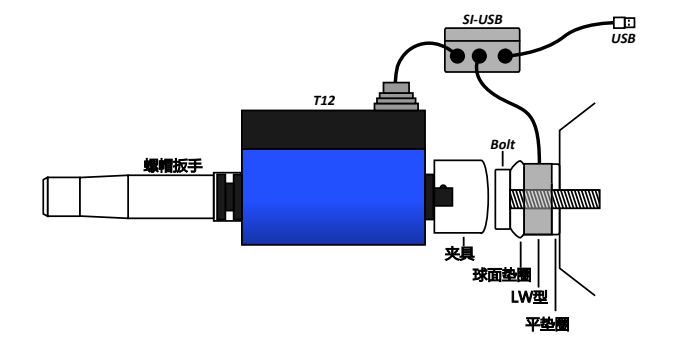

工作原理

1. Interface型号LW或LWCF负载垫圈安装在螺栓头和螺母之间。当扭矩施加到螺母上时，负载垫圈将测量负载。

2. T12方形驱动旋转扭矩传感器与电动螺母槽安装在一起，以测量装配时施加的扭矩。

3. 通过将LW或LWCF负载垫圈和旋转扭矩传感器与SI-USB 2通道PC接口模块并行配合，实时观察所施加的力和扭矩。

4. 随附的Instrumentation软件使客户能够记录和绘制数据。然后，Excel兼容文件允许对此数据进行进一步的操作和分析。

5.最终，LW或LWCF负载垫圈、旋转扭矩传感器和数据记录仪表配置为最终用户提供了准确监控已拧紧固件的外加载荷和旋转扭矩的能力。
