国芯思辰 |霍尔传感器AH421可替代SS341R用于接近开

接近开关可以在不与运动部件机械直接接触的情况下产生动作；当物体接近开关的感应面至操作距离时，开关可以在没有机械接触和任何压力的情况下操作，从而驱动交流电器或向逻辑控制器设备提供控制指令。常见的接近开关有以下几种类型：电感式接近开关、电容式接近开关、霍尔式接近开关、交流和直流电式接近开关，推荐使用霍尔接近开关AH421，具有传感性能好、动作可靠、性能稳定、频率响应快、使用寿命长、抗干扰能力强等特点。

中科阿尔法AH421是一种小型化、低成本的接近开关，工作原理是这样的：接近开关分为两个AB模块，AB模块相对运用。我们把霍尔安装在A模块上，接上信号采集的控制器，把磁铁安装在B模块上，当AB模块相对运动接近是，A模块上的霍尔可以感应到B模块上的磁铁在靠近，信号端输出电压变化，这样控制器就知道AB模块接近了，从而进行下一步的动作。

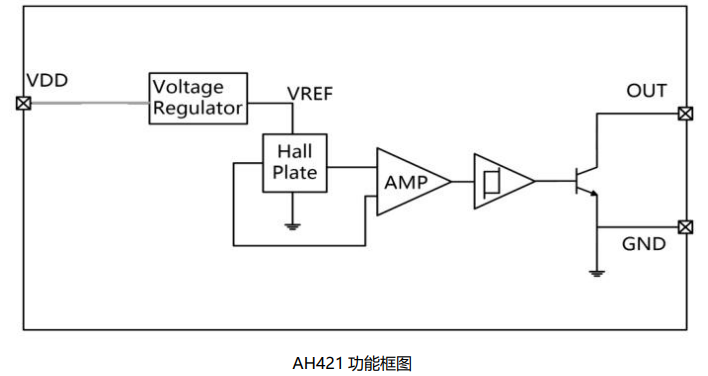

AH421采用双极半导体(Bipolar)工艺设计，该芯片内部由电压稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成。工作形式：输入磁感应强度，输出为数字电压信号。是一款耐高压高灵敏度单极霍尔开关芯片。

AH421霍尔开关芯片特征：

•微型结构

•ESD 性能：±4 kV

•高灵敏度：60/40Gauss（典型值）

•宽电压范围：3.5 V~40 V

•工作温度范围：-40℃~125℃

•集电极开路输出

•提供TO92S和SOT23-3L两种封装形式
