怎么去设计一种基于RT-Thread+RA6M4的光照监控设备

1.应用背景

光照监控设备可应用于农业或者个人，通过监控环境光照，可以及时对农作物及动植物等进行调整，可以给它们一个更好更合适的生存环境。

2.实现功能

2.1 ISL29035采集光照数据；
2.2 LCD1206显示数据及用户设置显示；
2.3 按键开关机及光照刷新时间设置；
2.4 LED显示设备运行状态。

3.整体系统框架，RT-Thread使用情况概述

以RA6M4为主控芯片，以RT-Thread操作系统为软件来进行开发，使用板载的ISL29035光线传感器采集环境光数据，通过LCD1602来显示环境光的强度，通过LED灯来显示设备的运行状态，配备了用户按键，可通过按键对设备进行开关机操作，以及设置环境光的刷新时间，最小刷新时间为1s，最大刷新时间为1h。以RT-Thread OS为基础，使用了multibutton和isl29035两个软件包，驱动上使用了软件模拟IIC、传感器驱动、串口驱动等组件包。

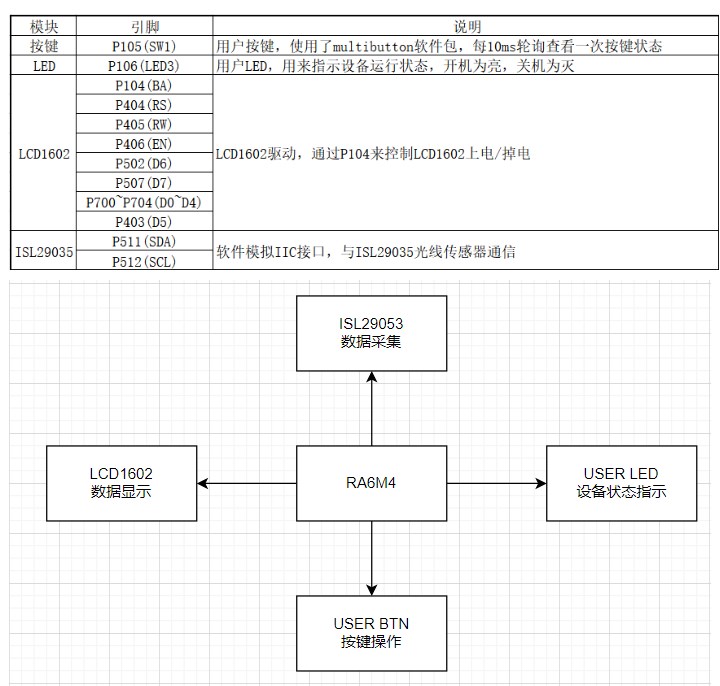

4.硬件框架

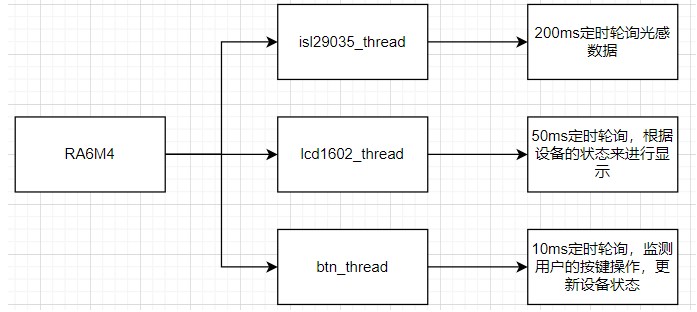

5.软件框架说明，软件模块说明

6.作品完整图片

6.1开机状态

在关机状态下，通过长按用户按键来实现设备开机，开机成功设备指示灯由灭→亮，自动进入主页面，显示当前环境光照强度，默认光照数据刷新时间为1s。

6.2关机状态

在开机状态下，通过长安用户按键来实现设备关机，关机时LCD1602灭，设备指示灯灭。

6.3刷新时间递减设置

通过单击用户按键来设置光照数据刷新时间递减，以步长为5进行设置，通过LCD1602第1行右上角的”—“来提示用户当前操作为递减，第2行会显示用户所要设置的刷新时间。

默认时间递减设置的顺序为：

1s→1h→55m→50m→45m→40m→35m→30m→25m→20m→15m→10m→5m→1m→55s→50s→45s→40s→35s→30s→25s→20s→15s→10s→5s→1s

6.4刷新时间递增设置

通过双击用户按键来设置光照数据刷新时间递减，以步长为5进行设置，通过LCD1602第1行右上角的”++“来提示用户当前操作为递减，第2行会显示用户所要设置的刷新时间。

默认时间递增设置的顺序为：

1s→5s→10s→15s→20s→25s→30s→35s→40s→45s→50s→55s→1m→5m→10m→15m→20m→25m→30m→35m→40m→45m→50m→55m→1h→1s
