基于PSOC62 CAPSENSE evaluation kit板的环境盒子设计实

功能简介

本项目主要实现了一个基于PSOC62 CAPSENSE evaluation kit开发板的环境盒子，

环境盒子可以通过攀藤PMS5003ST传感器实时采集环境数据，并通过串口终端及屏幕将数据显示出来。

当前的功能已经实现了数据的1s采集更新，通过user按键对显示界面进行切换，共四个界面分别显示
当前环境的温湿度、PM1.0、PM2.5、PM5.0、空气中固体颗粒物个数、当前设备版本等信息。

硬件介绍

硬件构成主要有开发板+串口屏幕+攀藤传感器

LCD屏幕使用的是2.8Inch的320x240的串口屏幕，使用串口方式与主控通信，
传感器使用的是攀藤PMS5003ST，使用串口方式与主控通信。

软件实现：

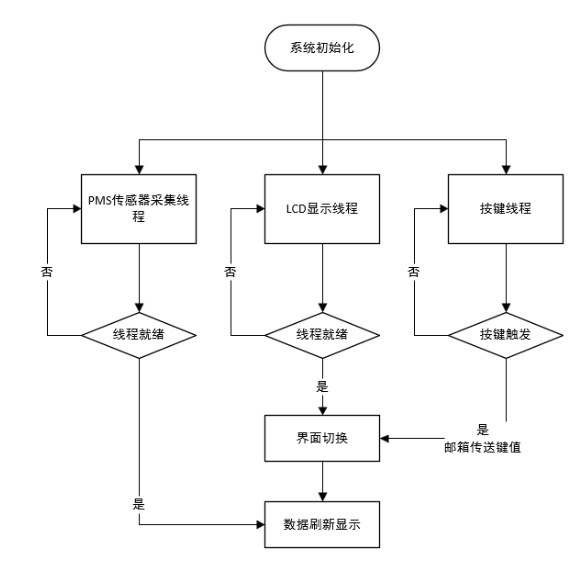

软件流程图如下：

软件主要通过2个串口与外设通信，共创建了LCD控制、传感器数据采集、按键采集、3个线程。

程序检测按键后将计数值通过邮箱方式发送给LCD控制线程，实现界面的跳转，以显示不同数据。

传感器采集线程采集数据后将数据赋值给全局变量，按键控制线程读取全局变量并实时显示。

全局变量的读写操作通过互斥锁控制，以实现对临界资源的保护。

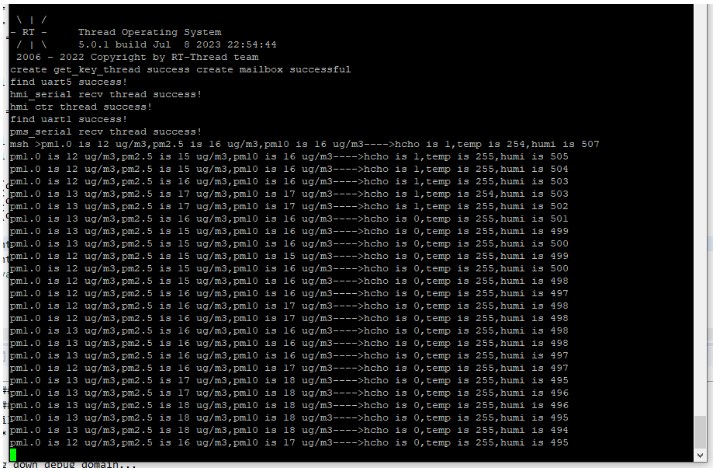

传感器读取数据如下：

总结

软件是第一版代码，实现了基本功能。后期计划加上无线网络的访问以获取天气信息并显示。

环境的数据传输将采用邮箱的方式进行同步。
