NTC传感器元件的主要用途

NTC传感器元件是所有主要用途中各种温度测量的功能基础。TDK开发并制造具有优异耐介质性和长期稳定性的高精度温度传感器，用于汽车、工业、家庭和加热电器市场。TDK提供标准环氧树脂和玻璃封装、温度可达300°C、配有优异NTC芯片的热敏电阻组合元件。

NTC元件产品概要

TDK NTC热敏电阻提供高灵敏度、优异长期稳定性和高选择性。它们用于广泛用途。玻璃封装元件因其紧凑型设计使极短的响应时间成为可能。树脂涂层型在广泛温度范围内拥有高精度，同时具有很高的耐湿性。

表1：NTC元件产品概要

	玻璃封装		树脂涂层		可接合
类型	径向引线	轴向引线	微传感器	正在开发	芯片
类型 (零件编号)	G15*0/G15*1 (B575*0G1*/B575*1G1*)	NTCDS/NTCDA /NTCDE/NTCDZ	S864 (B57864S*)	L862 (开发中)	S860 (B57860S*)
特点	响应时间非常短 尺寸小	硬质引线，容易操作	耐湿性改善 响应时间短	无引线 温度容许差小 长期稳定性极强 耐热冲击性强	无引线 获得UL认证（E69802） 上下表面金属镀层（金或银） 有高耐温性等级
温度范围	-40 °C to 300 °C	-40 °C to 250 °C	-55 °C to 155 °C	-55 °C to 155 °C	-40 °C to 150 °C
引线	杜美丝（包铜FeNi） 用于的电气绝缘，玻璃主体和引线可选绝缘涂层，（G15*1）,最高到260ºC 可选引线间距	镀镍CP线，可提供镀锡线 可选引线折弯（NTCDA、NTCDE） 绝缘或减少应力的可选涂层（NTCDZ），最高到160ºC	绝缘镀银镍线 AWG30	绝缘镀银镍线	无引线 可接合NTC芯片
包装	散装、编带	散装、编带折叠	散装	散装、编带	胶带上 (在8英寸框内)

产品形状、动作温度和加工方法概述

TDK提供许多有不同安装可能性的NTC热敏电阻。大多数类型都有不同的线缆长度和材料，以满足特定客户的要求。

表2：产品形状、动作温度和加工方法概述

	玻璃封装			树脂涂层		可接合
	G15*0 (B575*0G1)	G15*1 (B575*1G1)	NTCDS	S864 (B57864S*)	L862 (开发中)	S860 (B57860S*)	SMD (NTCG0*/NTCG1* /NTCG2*/B572*V* /B573*V*/B574*V*)
尺寸
加工	接合	接合	接合	接合	接合	接合	接合
	铆接	铆接	铆接	铆接	铆接	铆接	铆接
	粘合	粘合	粘合	粘合	粘合	粘合	粘合
	烧结	烧结	烧结	烧结	烧结	烧结	烧结
	焊接	焊接	焊接	焊接	焊接	焊接	焊接
	熔接	熔接	熔接	熔接	熔接	熔接	熔接

产品设计

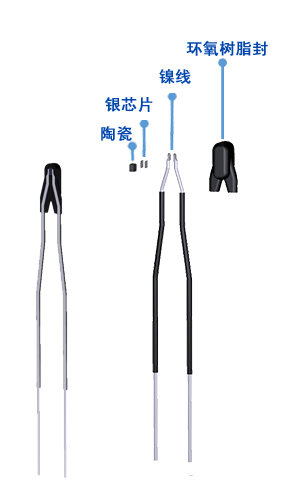

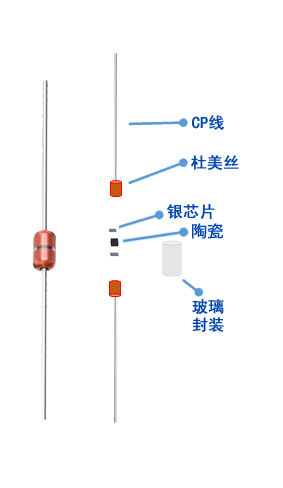

图形显示了TDK NTC具有适用于广泛用途的不同材料的热敏电阻的传感器结构。
NTCD系列以轴向引线(NTCD)为标准形式，与U形弯曲(NTCDA)、C弯曲(NTCDE)和U形弯曲+环氧绝缘涂层(NTCDZ)兼容。

表3：产品设计

玻璃封装		树脂涂层	可接合
G15*0 (B575*0G1)	NTCDS	L862 (开发中)	S860 (B57860S*)

NTC元件的用途

TDK提供多种市场领域使用的广泛NTC热敏电阻。NTC热敏电阻广泛适合汽车市场和消费/工业机械市场。S860是专门为直接在功率半导体模块内进行温度测量而设计的产品。

表4：NTC元件的用途

重点用途/进气和排气系统传感器

下面介绍车载用NTC元件的典型用途——动力传动系内的吸气排气系统传感器。
NTC元件可作为水温传感器、油温传感器、 温度歧管空气压力传感器、燃料温度传感器、吸气温度传感器、气流传感器使用。

图1：重点用途/进气和排气系统传感器
