国芯思辰|霍尔电流传感器AH950应用于三相四桥臂

四桥臂逆变器技术，就是在三相桥臂的基础上增设一对桥臂 与用电网的中四桥臂逆变器技术。在三相桥臂的基础上增设一对桥臂与用电网的中性线直接相 连，用以实现零序电流的直接补偿，四桥臂逆变器的控制范围大 于三桥臂逆变器。虽然三相四桥臂逆变器拓扑结构简单、直流电 压利用率高，体积小、输出电压不平衡度明显减小，可以有效降 低系统损耗，但是控制方式较为复杂。

本文介绍一种三相四桥臂逆变器的电流检测装置，该装置可以采集三相四桥臂逆变器的三相输出电流。霍尔电流传感器可以采用***中科阿尔法AH950，可以代替Allegro公司的ACS758或ACS770芯片。

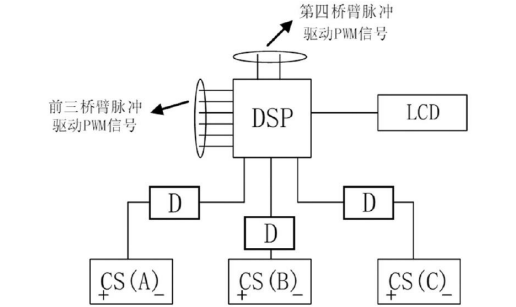

如上图所示，AH950霍尔电流传感器分别串接在三相四桥臂逆变器的三相输出线路上，以检测三相输出电流。各个霍尔电流传感器分别与相应的采样电流处理电路连接，然后接至数字信号处理器，以将采集到的电流模拟信号转换为电流数字信号再传输给数字信号处理器。

AH950由高精度、低噪声、低温漂线性霍尔IC、磁芯及低插入电阻（0.12mΩ）电流导体路径（位于模具表面附近）组成。流经此导体路径时的外加电流会产生一个磁场，芯片会将其转换为与输入电流成比例的电压信号输出。芯片输出电压由低偏移、斩波稳定的BCDMOS霍尔IC提供，根据不同电流量程，在工厂内部会对输出电压进行精确校准。

AH950芯片参数：

•快速的输出阶跃响应时间：4μs

•单电源供电：4.5～5.5V

•120kHz信号带宽，零磁滞

•内部导体电阻:120μΩ

•输出电压：2.5V或50%VCC

•极其稳定的静态输出电压

•工作温度：-40℃～150℃

•检测范围：±50A ，±100A ，±150A ，±200A

安规相关认定：（UL Ready）

•介电强度：4800Vrms 1min

•隔离工作电压：990VDC or VPK，680Vrms

AH950系列是一款基于霍尔效应原理的开环式电流传感器模组，为交流或直流检测提供了更加经济、精确的解决方案，广泛应用于工业、商业和通信系统中交流或直流电流检测。该产品可以用于电机控制、负载检测和负载管理、电源和DC-DC转换器、光伏逆变器、UPS、过流保护和中低功率变频器电流检测等应用。
