国芯思辰| 工业过程控制可配置模拟前端ADC SC16

工业过程控制系统应用多种多样，范围覆盖从简单的流量控制到复杂的电网，从环境控制系统到炼油厂过程控制。可编程逻辑控制器和分布式控制系统是用于控制机器和过程、处理各种各样模拟和数字输入及输出的两个最常见计算机系统，这些系统包含电源、中央处理单元，以及多种模拟输入、模拟输出、数字输入和数字输出模块。

在输入模块的技术规格中，高分辨率和低噪声是很重要的。在工业应用中，当测量来自热电偶、应变计以及桥式压力传感器的低水平信号时，通常需要差分输入信号，以抑制来自电机、交流电力线，或其它的噪声源（这些噪声源将噪声引入模数转换器(ADC)模拟输入端）的共模干扰信号。

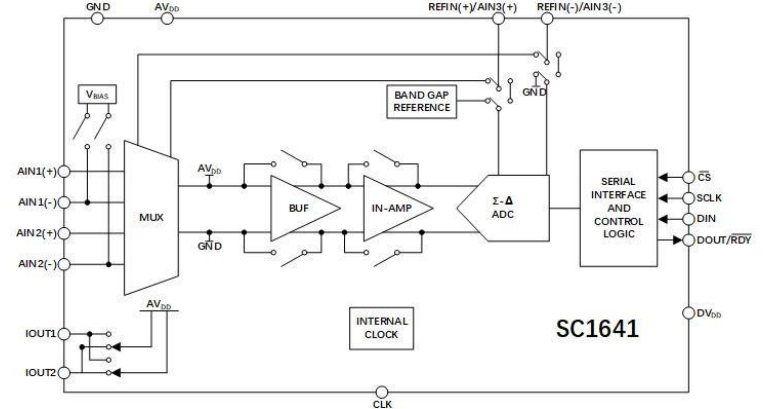

对于输入模块而言，Σ-∆型ADC是最受欢迎的选择，因为它们能够提供高精度及高分辨率，其内置可编程增益放大器(PGA)可以精确测量小的输入信号。芯炽三通道24位Σ-∆ ADC SC1641可提供较大范围的输入信号，可满足高精度测量应用，功能模块如下：

SC1641集成了片内低噪声仪表放大器，因而可直接输入小信号；当增益设置为64、更新速率为4.17Hz时，均方根（RMS）噪声为52nV。ADC内置一个精密低噪声、低漂移内部带隙基准电压源，而且也可采用一个外部差分基准电压，其它片内特性包括可编程激励电流源、熔断电流控制和偏置电压产生器，利用偏置电压产生器可将某一通道的共模电压设置为 AVDD/2。

SC1641主要性能：

•功耗：355µA（典型值）

•更新速率：4.17Hz～940Hz

•3个差分输入

•2.7V~5.25V电源供电

• 采用TSSOP-16封装
