Sunlord板载式NTC热敏电阻—SDNC-G系列介绍

概要

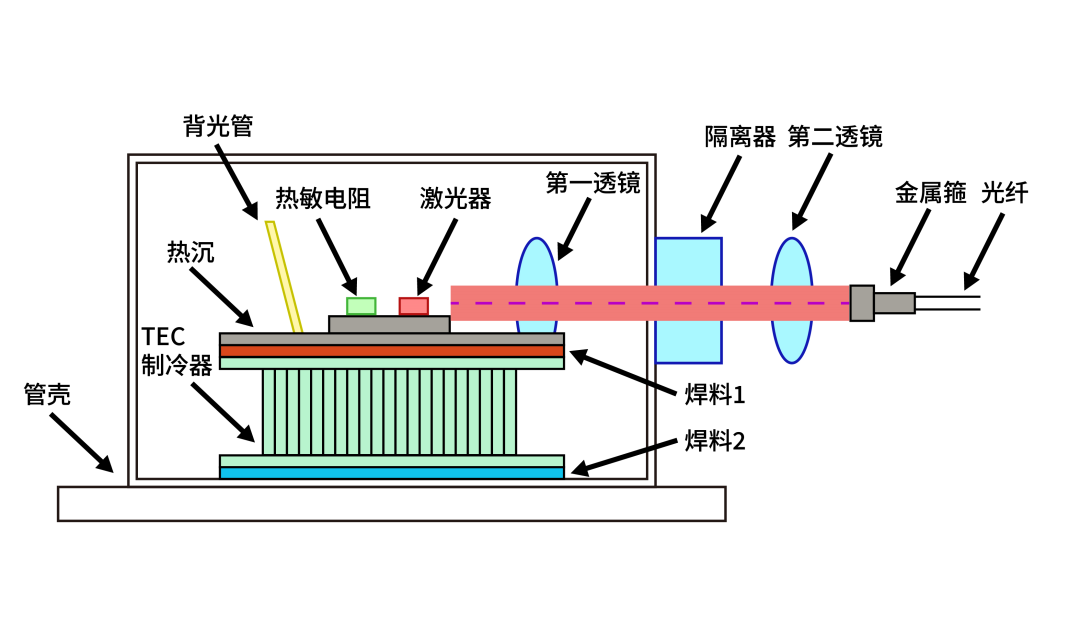

本产品开发主要是依托于光通信领域——数通、电信、服务器市场，主要应用于光模块组件光器件中，起到对光发射组件（TOSA）的温度检测。致冷器的冷端和激光器的热沉接触，热敏电阻作为传感器，探测激光器结区的温度，并把它传递给控制电路，通过控制电路改变致冷量，使激光器输出特性保持恒定。从而使激光器输出平均功率和发射波长保持恒定，避免调制失真。

另外，在功率半导体的温度检测、LIDAR新领域也得到应用，电力模块中使用的IGBT等功率半导体需要控制环境温度，防止其过热。因为外围元件大都采用引线接合的安装，因此需使用支持引线接合安装的温度传感器。随着汽车驾驶日趋自动化，各种LIDAR也被广泛关注。其中，采用激光二极管的LIDAR须使用温度传感器来控制周边的温度。

该产品端电极采用Au浆料制成，该设计满足金丝邦定和共晶焊工艺的使用需求。高可靠性信赖性是该产品最主要的特点，⊿R25变化率满足125℃，5000H＜1%的高稳定需求，为器件稳定工作输出起到关键性的作用。

开发背景

光模块向小型化、高速率、远距离、低功耗、智能化的方向发展，板载式NTC热敏电阻能够时刻监测功能组件的工作温度及环境温度，及时向工作组发送补偿信号，保证组件功能性的稳定高速运行。另外，在功率半导体的温度检测、LIDAR新领域也得到客户的认可。

产品特点

抗氧化

高精度

高可靠

应用工艺稳定

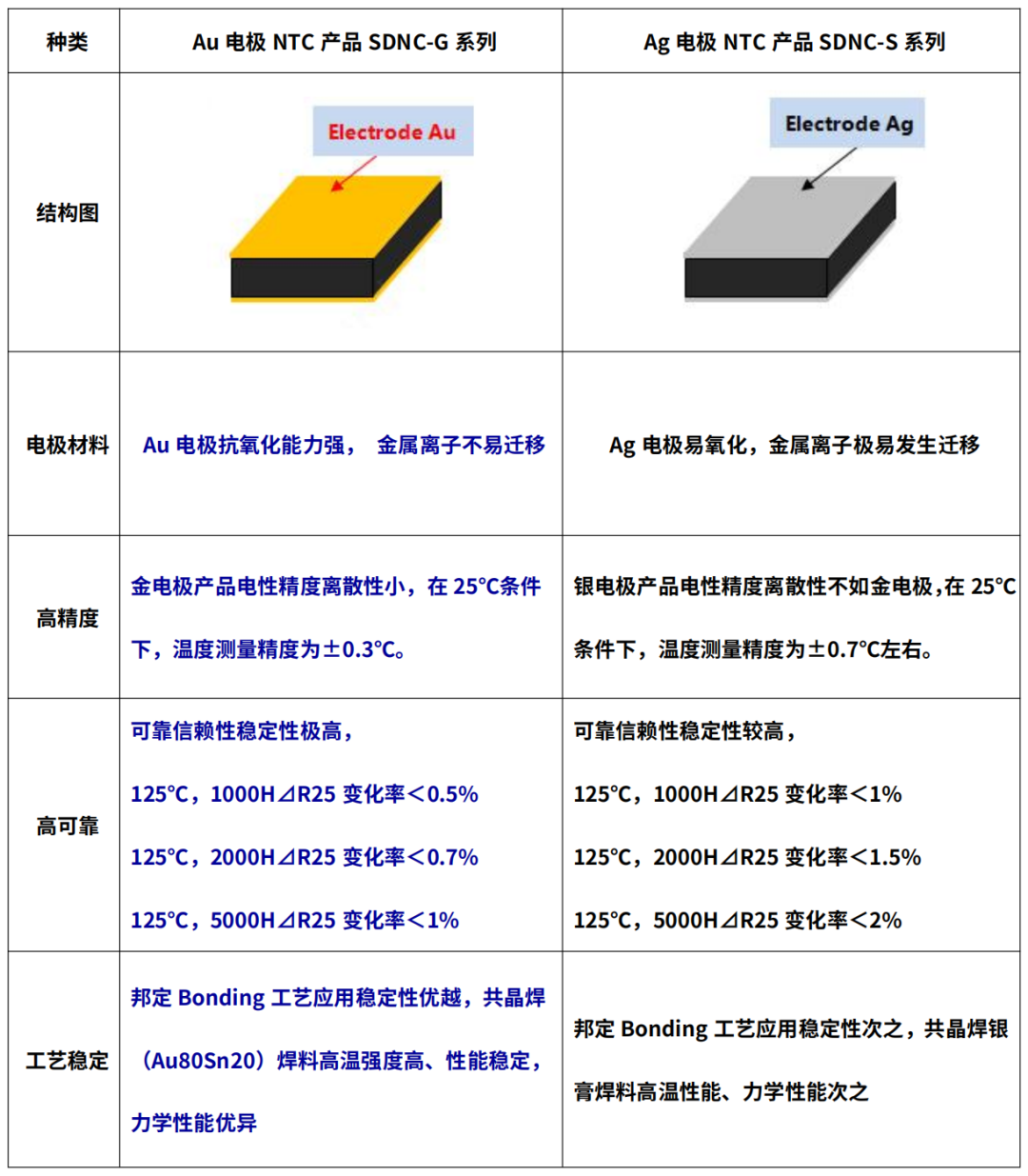

Au电极产品SDNC-G系列及Ag电极产品SDNC-S系列区别如表格所示：

图片来源于顺络内部

应用

光通信-LED模块

图片来源于顺络内部

IGBT功率半导体的温度检测

LIDAR温度检测

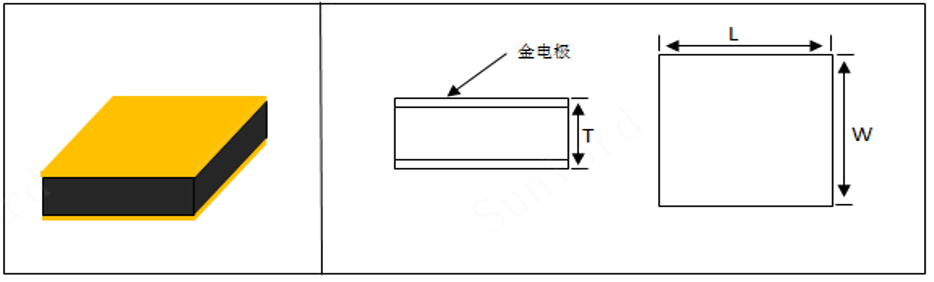

外观尺寸及金线剪切试验方法标准

SDNC-G Series

图片来源于顺络内部

图片来源于顺络内部

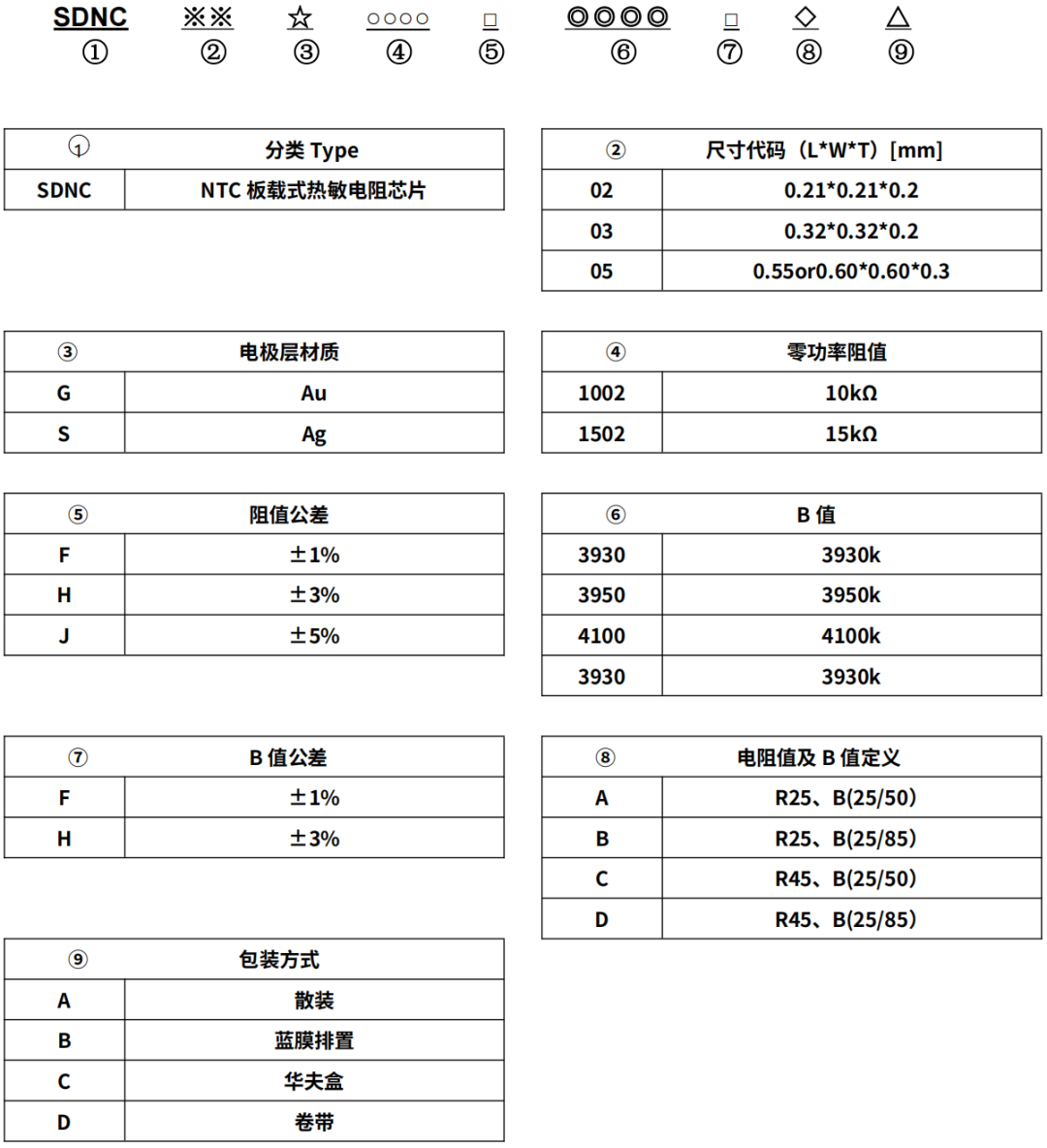

产品型号

图片来源于顺络内部

电性规格

SDNC-G TYPE

图片来源于顺络内部

□电阻、B值精度(F=±1%、H=±3%、J=±5%) ◇ R、B值定义（A代表R25、B(25/50）、B代表R25、B(25/85）、C代表R45、B(25/50）、D代表R45、B(25/85）) △ 包装方式（A代表散装、B代表蓝膜、C代表华夫盒、D代表卷带）

使用温度范围-40°C~125°C。

不限于以上规格，可根据客户需求开发。

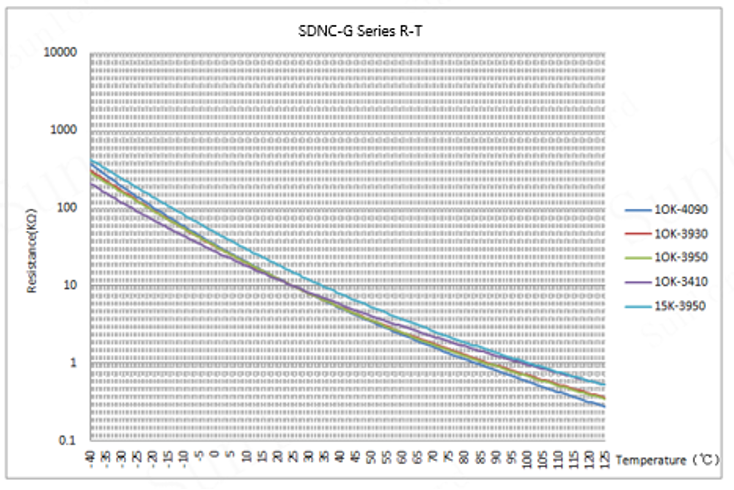

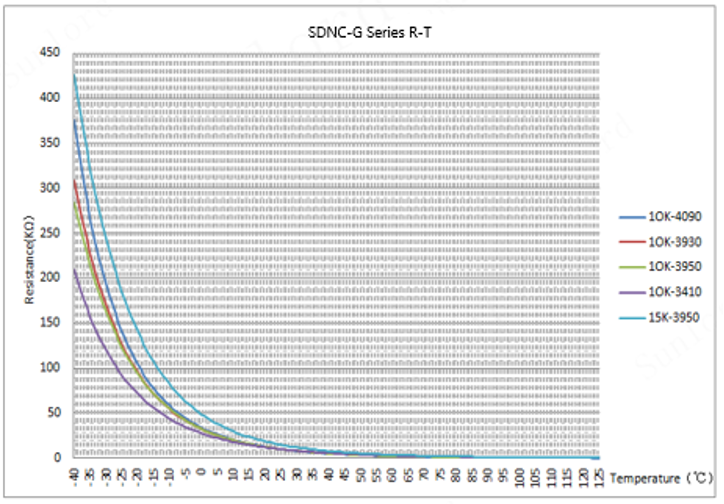

R-T曲线

图片来源于顺络内部
