新型3D介孔生物传感膜提高葡萄糖生物传感区域面

葡萄糖检测和实时连续监测，对于糖尿病等疾病的诊断和预防以及制糖和发酵过程中的可控生产至关重要。在这一过程中，以葡萄糖氧化酶（Gox）、普鲁士蓝（PB）、电极为核心的葡萄糖生物传感设备颇具前景。近日，中国科学院过程工程研究所生化工程国家重点实验室开发出具有邻域纳米结构的新型三维（3D）介孔生物传感膜，提高了葡萄糖生物传感设备中传感区域面积、PB利用率以及底物对传感区域可及性，具有优异的灵敏度和长期稳定性。相关研究成果发表在《先进功能材料》（Advanced Functional Materials）上。

由于PB形成速率快且极易团聚，使其在电极上的合成和分布难以控制，导致PB高密度无序堆积，形成传感区域面积小、PB利用率低且空间位阻大的逐层分布传感结构，同时传感灵敏度低且稳定性差。

针对上述问题，万印华团队以单宁酸-3-氨丙基三乙氧基硅烷-铁（TA-APTES-Fe）三元涂层作为结构导向剂，调控PB的固定化位置和组装速率，分别通过配位和共价作用将PB和GOx相邻固定在3D介孔碳纳米管（CNTs）膜电极中，制备出具有邻域纳米结构的介孔生物传感膜。与逐层纵向分布的生物传感器相比，新型传感膜将传感区域从2D平面扩展到3D介孔膜电极中，从而提高了PB的利用率以及葡萄糖和过氧化氢（H2O2）对传感区域的可及性。同时，这一结构拉近了级联传感单元间的距离，进而缩短H2O2到达传感界面的扩散距离，有效抑制H2O2向主体溶液中的扩散，降低其无效耗散。实验数据表明，在流通模式下，新型传感膜的灵敏度达31.2 μA/mM，可稳定连续监测蔗汁中的葡萄糖浓度长达8小时无电流响应漂移。

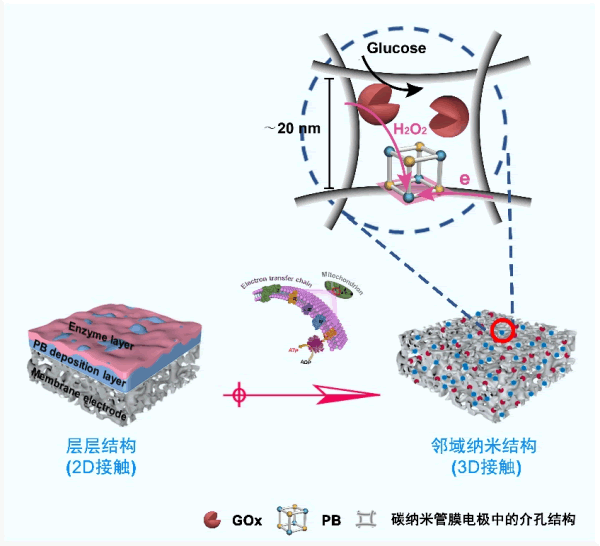

图1 受细胞膜上电子传递链结构启发，开发具有邻域纳米结构的三维介孔生物传感膜示意图

针对生物传感器污染问题，该团队基于PB的pH响应多酶活性，提出了利用GOx-PB级联反应依次产生微气泡和芬顿氧化来模拟“疏松-降解”膜清洁过程。原位产生的微气泡带来的剪切作用有助于疏松膜表面污染层，增加自由基对污染物的可及性，实现被污染的生物传感膜的自清洁。

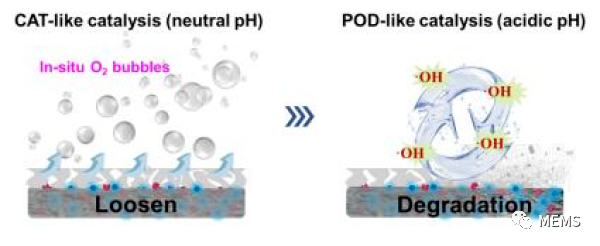

图2 生物传感膜“疏松-降解自清洁机制”示意图

审核编辑：刘清
