应用案例 | 微米级超高效！新能源电池极片厚度

锂电池作为当下主流储能电源之一，具有高能量密度、高额定电压、低自放电率、循环寿命长等优点。随着其制造成本的降低，已被越来越广泛地应用于消费类电子产品、电动汽车以及储能工程等领域中。目前，业界对锂电池的稳定性及性能提出了更高的要求。要满足这些要求，必须要从锂电池的制造过程中寻找突破口，比如说极片的制备就很关键。在此工序中极片箔材厚度的测量对于电池的安全、寿命和性能至关重要。本期小明就来跟大家分享一下明治传感在极片厚度测量上的应用~

应用需求

1、非接触式在线测量，测量速度需达到毫秒级

2、精度需要达到±0.02um

3、量程8mm

产品选型

光谱共焦传感器是一种通过光学色散原理建立距离与波长间的对应关系，利用光谱仪解码光谱信息，从而获得位置信息的装置。

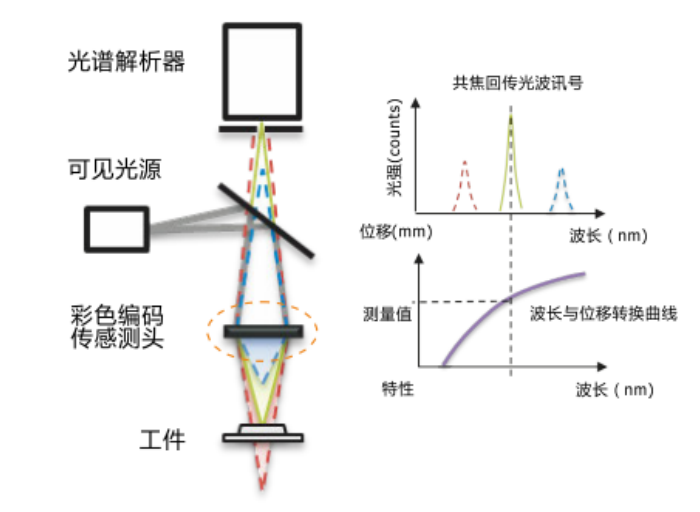

如上图所示，白光LED光源发射出一束宽光谱的复色光，通过色散镜头发生光谱色散，其中只存在某一特定波长的单色光聚焦在被测物体表面，并同时反射回光学系统。经过光谱分析得到该单色光波长值，由波长-距离标定即可换算出被测物体的距离值，还可进一步通过计算位移数值获得平面度数据和厚度数据等。

2、选用双测头光谱共焦仪ADV-12CKS，采用上下安装对射的方快速地完成极片厚度的在线测量，测量精度可高达次微米级。

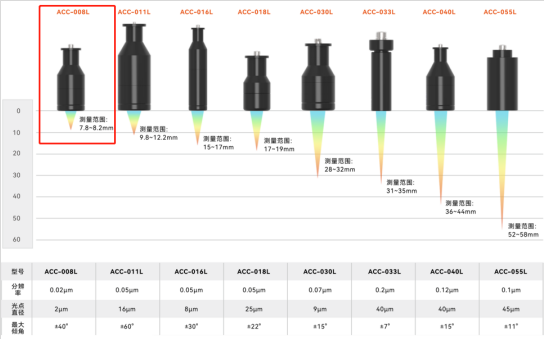

3、根据量程和精度要求选用ACC-008L测头，最小分辨率为0.02um.

4、4KHz采样频率，可实现高效率检测能力

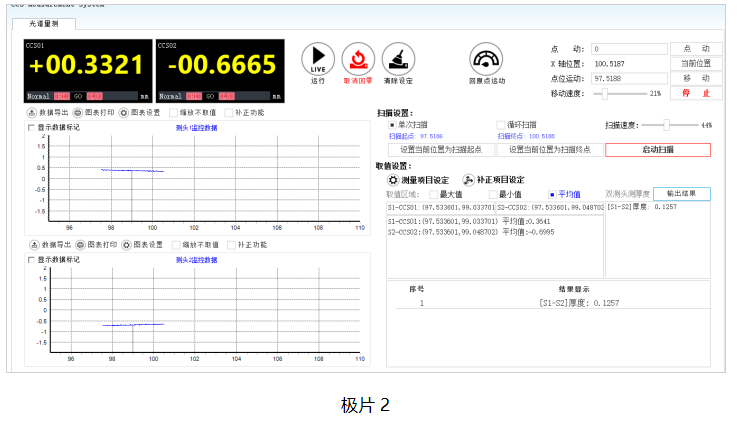

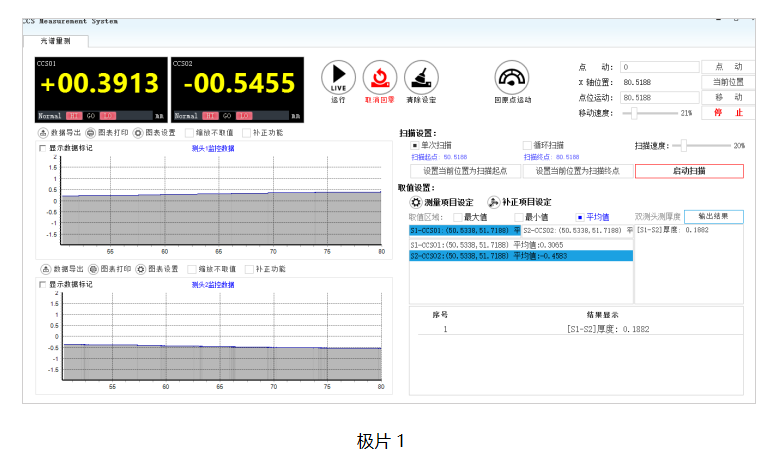

测量效果

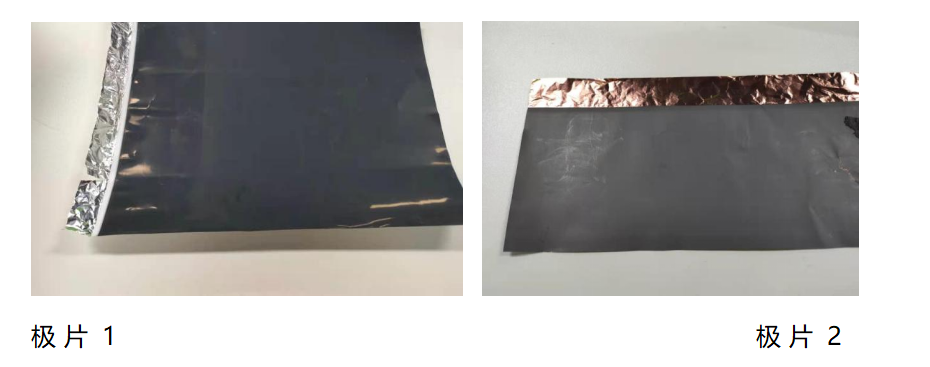

测试物料

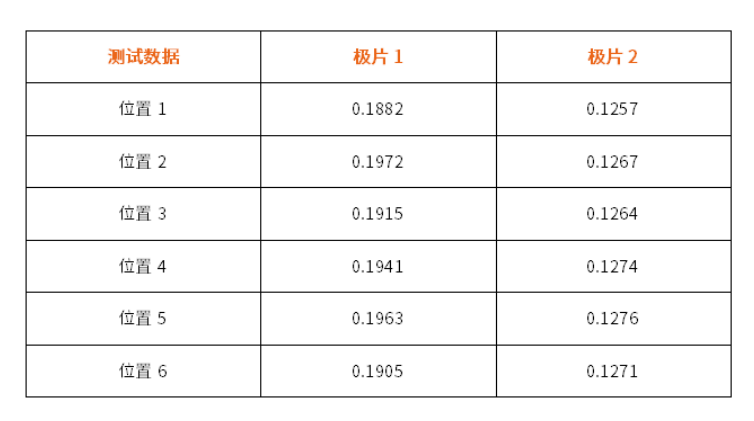

测试数据

注：该实验数据在静止状态中测试得出，无出现机台震动，实际测量精度将受测量环境影响

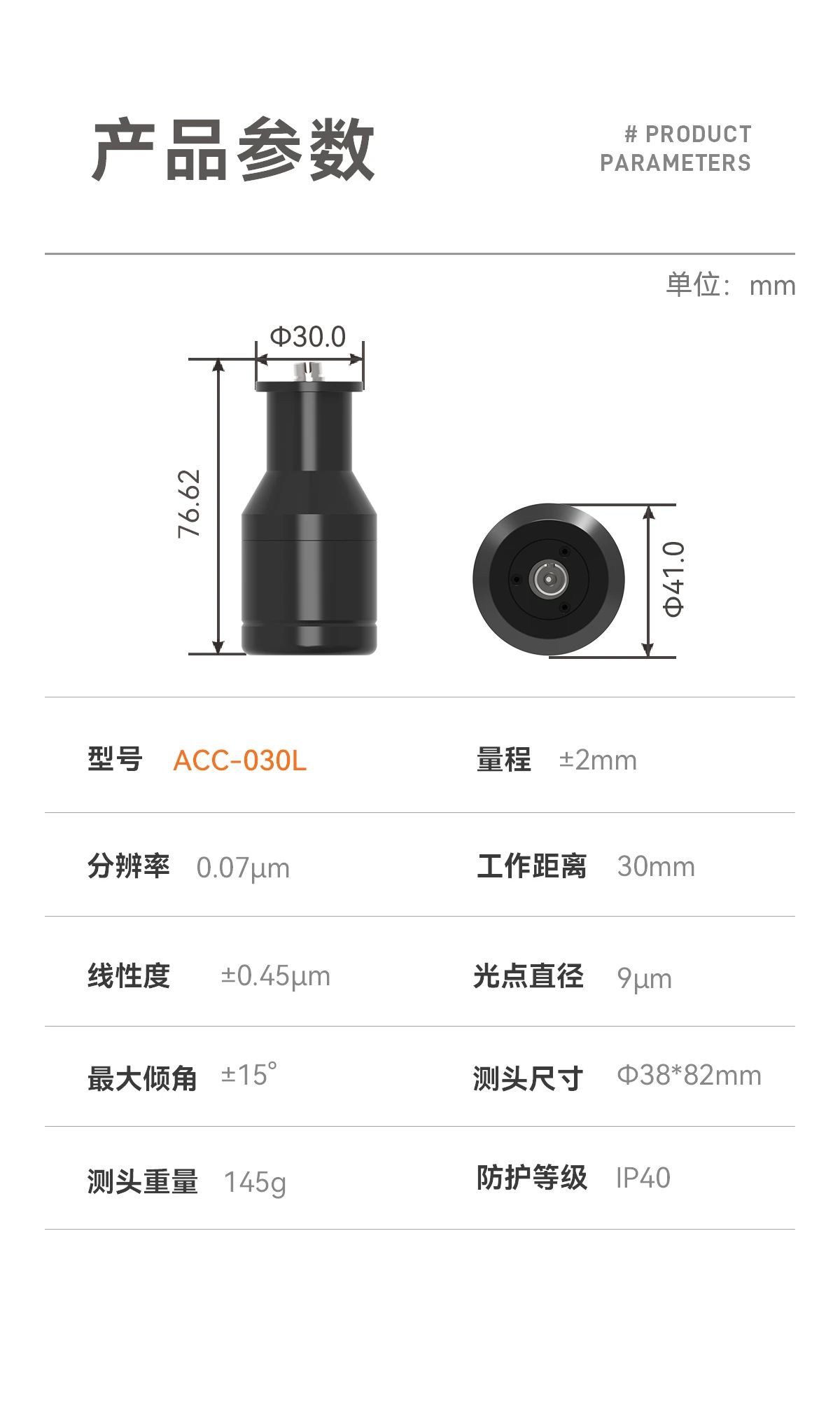

产品参数
