【产品应用】Modbus传感器上云竟然如此简单

市面上有很多使用Modbus协议的各类传感器，要想采集这些传感器数据并上报至云端集中管理，需要投入开发一整套采集上报的设备，今天我们就用GCOM80-2NET让Modbus传感器数据轻松接入云端。

GCOM80-2NET是ZLG致远电子推出的一款带8路隔离RS485端口，2路百兆以太网口的Modbus边缘计算网关。该产品支持Modbus数据点轮询采集、组合运算等边缘计算及下发写控制等功能，支持ModbusRTU与JSON互转，提供简单易用的上位机配置软件，具有转换快、设置简单、使用灵活、支持的从站数量及数据点数量大等特点。

接下来我们将使用GCOM80-2NET网关定时采集温湿度传感器数据，并把采集的数据上报到MQTT云端服务器。

准备条件

GCOM80-2NET网关和上位机配置软件GXCOM-Tool；

RS485温湿度传感器；

MQTT服务器及客户端软件。

 硬件接线

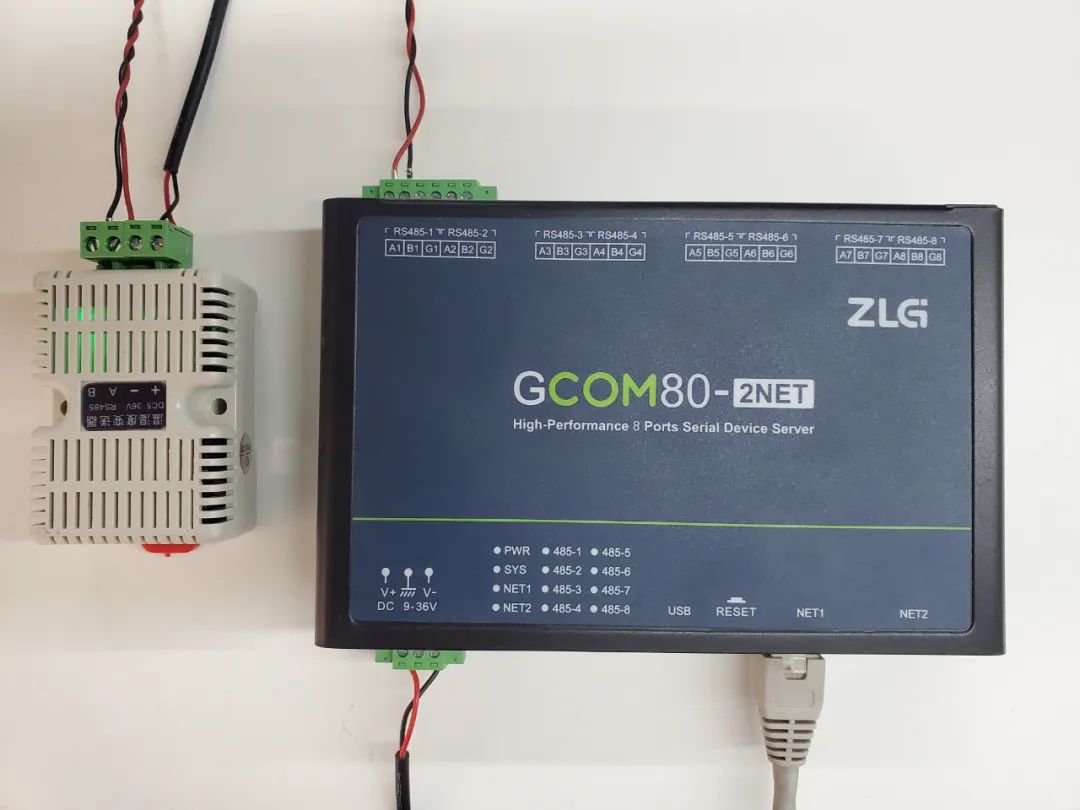

GCOM80-2NET网关与传感器的接线如图1所示。

图1硬件接线图

• 温湿度传感器RS485的A、B线与GCOM80-2NET网关端口1的A1、B1连接；
• GCOM80-2NET网关的网口接入路由器；
• GCOM80-2NET网关和RS485温湿度传感器接上电源。

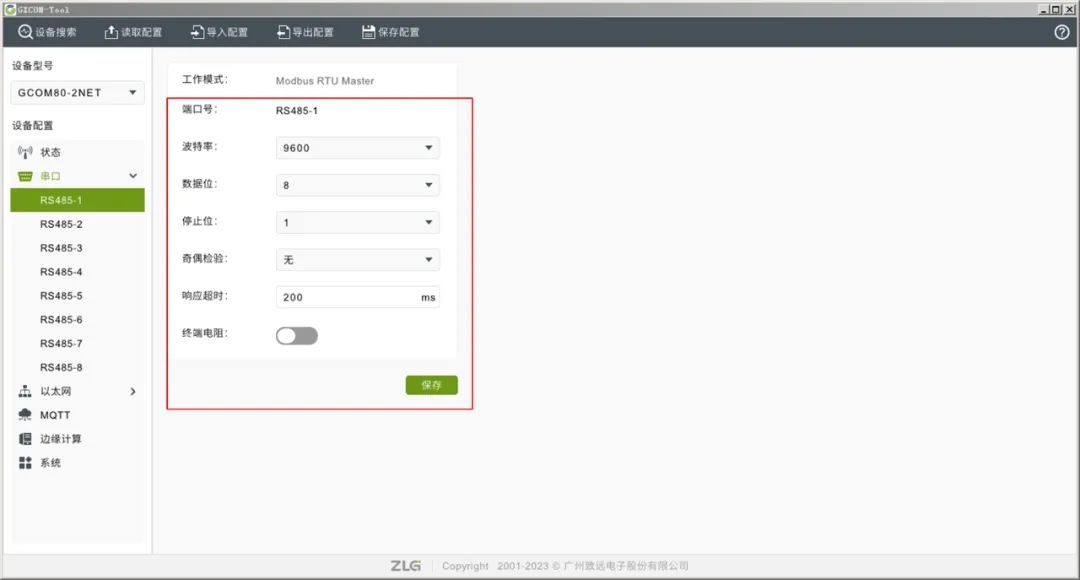

 GCOM80-2NET的参数配置打开GCOM80-2NET网关的配置工具GXCOM-Tool，点击【搜索设备】，然后选中搜索到的GCOM80-2NET设备，输入用户名和密码登录设备。根据传感器的说明书，配置传感器连接网关端口1的波特率为9600，数据位为8，停止位为1，奇偶校验位为无校验，响应超时为200ms，不使能终端电阻，如图2所示。

图2串口配置

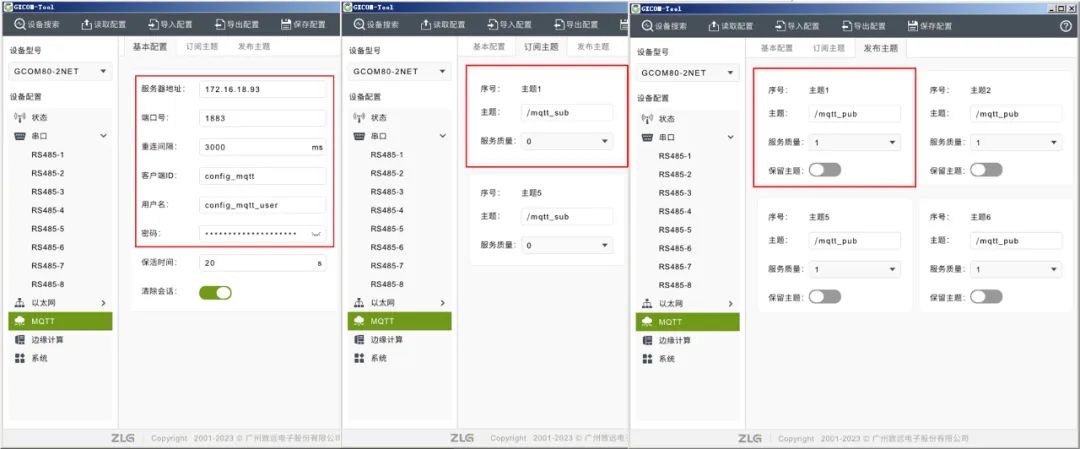

然后配置接入MQTT云端的服务器地址及发布、订阅主题等，如图3所示。

图3MQTT服务器配置

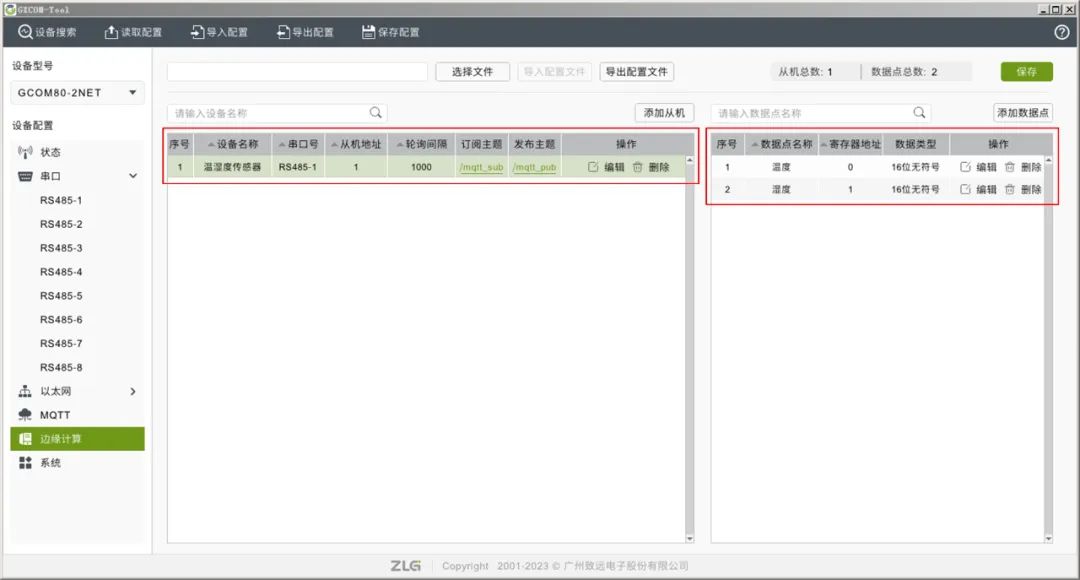

再根据传感器的说明书，配置采集的温湿度传感器从站信息及温湿度的Modbus寄存器数据点。如图4所示。

图4数据点配置

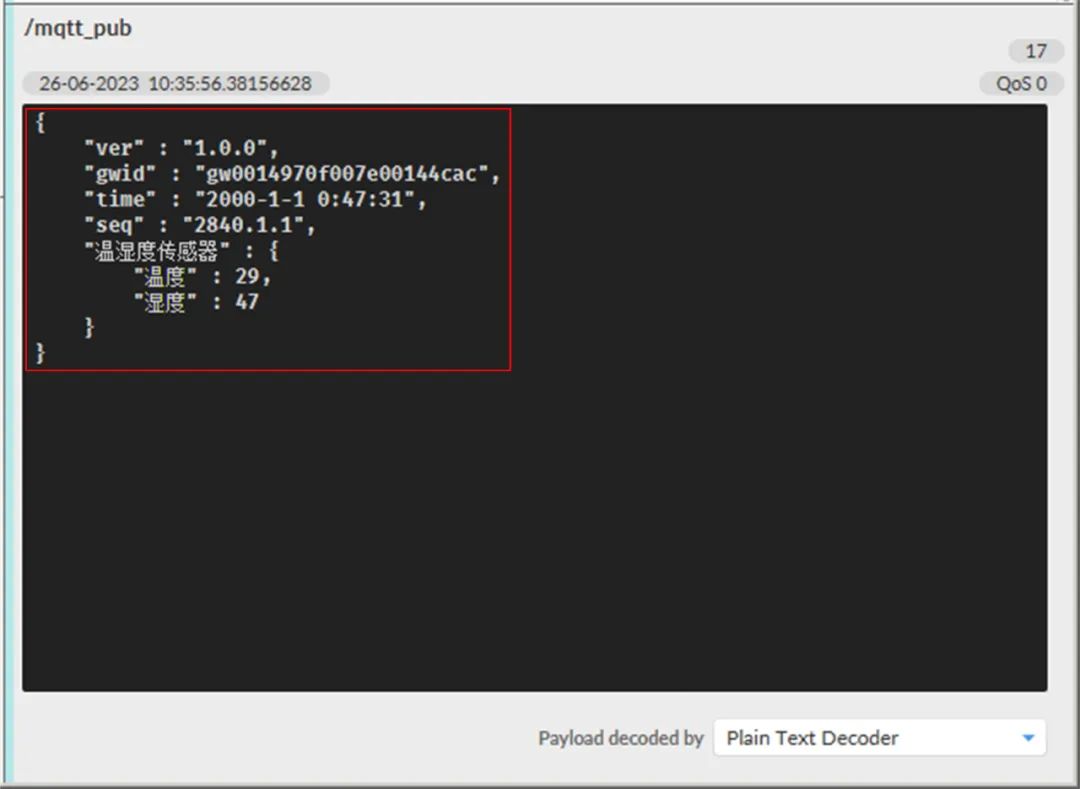

 Modbus数据获取GCOM80-2NET网关的参数配置完成后，网关根据配置的轮询周期，定时轮询温湿度传感器，并把采集到的温湿度数据转换成JSON报文上报给MQTT云端服务器。打开MQTT客户端软件，连接MQTT云端服务器，订阅GCOM80-2NET网关上报的传感器数据，就能轻松获取到接入网关的温湿度传感器数据，如图5所示。

图5数据获取
