基于PIR传感器的安全报警系统电路设计

通常在我们的家庭、商店、办公室等的安全系统中，为了准确性和可靠性，通常使用红外或激光发射器的单片机方案，但是这些方法成本比较昂贵。

在本文中，工程师们列举了一个更加简单的安全报警系统单片机方案，既节省了功耗，又实现了低成本。PIR传感器是无源红外传感器的缩写，也是比较经济高效的解决方案。该方案是基于PIR的安全警报系统，其中使用PIR传感器而不是发送器或接收器。

基于PIR传感器的安全报警系统电路原理

该电路的主要思想是提供安全性。这是基于带有产生警笛的IC的PIR传感器。PIR传感器检测人类发出的红外辐射，并产生数字输出。此数字输出应用于Arduino

UNO。

然后，基于来自PIR传感器的数字信号，Arduino UNO触发UM 3561警报器IC。因此，当检测到任何人时，它都会发出声音。

UM3561是一款ROM IC。它能够产生多种警笛声，例如救护车警笛、消防车警笛、警车警笛等等。

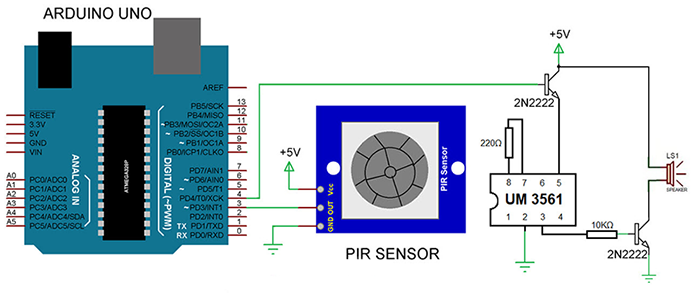

基于PIR传感器的安全警报电路图

注意：电路图显示振荡器电阻（UM 3561的引脚7和8之间）为220Ω，但为220KΩ。

该单片机方案包含的电路元件：

（1）PIR传感器；

（2）Arduino UNO；

（3）UM3561警报器IC；

（4）NPN晶体管2N2222；

（5）电阻10KΩ和220KΩ；

（6）喇叭8Ω；

（7）面包板；

（8）连接线。

基于PIR传感器的安全报警系统电路设计

设计的系统包括Arduino UNO、PIR传感器、UM3561 IC、扬声器、晶体管和几个电阻器。UM3516

IC是警笛发生器IC。它具有8个引脚。第一个和第六个引脚是声音效果选择引脚。根据它们的连接方式，您可以在4种不同类型的声音之间进行选择。

在这个方案中，并未打开引脚1和引脚6，以产生一个警笛。引脚5通过NPN晶体管（由Arduino UNO的引脚4激活）连接到+5V。

220KΩ电阻的一端连接到UM 3561

IC的第七引脚，另一端连接到IC的第八引脚。输出从IC的第三个引脚获取，并通过电阻和晶体管连接到扬声器。

晶体管的基极通过10KΩ电阻连接到IC的输出。发射器引脚接地，而扬声器的一端连接至集电极，另一端连接至+5V。到PIR传感器时，其输出连接到Arduino的Pin

3。
