如何构建一个触摸传感器电路？

在本项目中，您将构建一个触摸传感器电路。这是一个很酷且简单的电路，可让您通过手指触摸来控制LED。而且你只需要三个组件，有多酷吧？

触摸传感器电路图

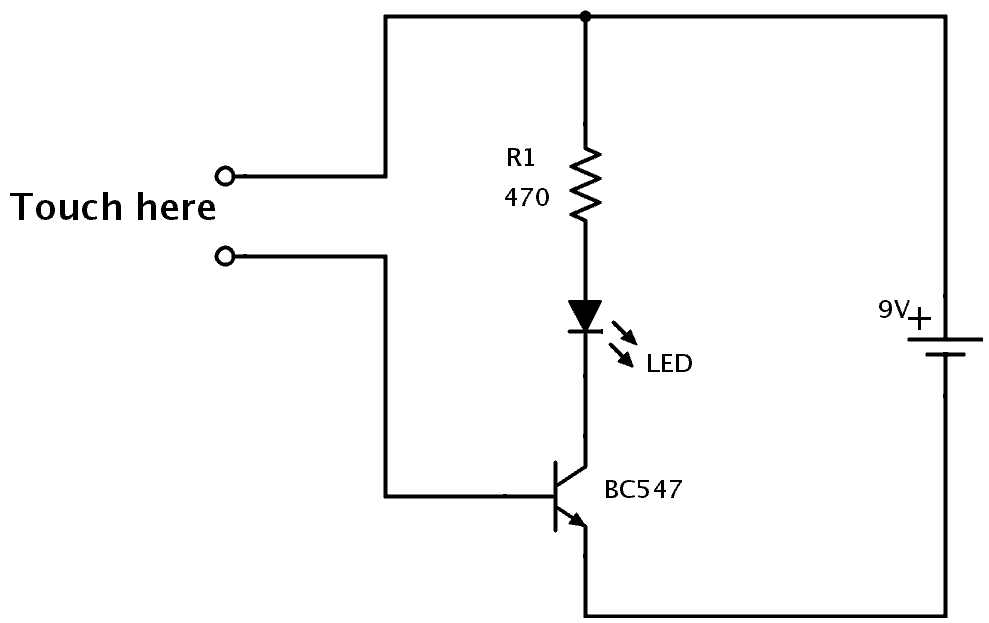

您只需要一个电阻器、一个晶体管和一个 LED 来构建这个项目。以下是触摸传感器电路的原理图：

所需组件

9V电池

9V 电池夹

面包板

跳线

470Ω电阻

红色指示灯

NPN 晶体管（BC546/547/548 或类似产品）

工作原理

你的身体有电阻。您可以通过用万用表测量手指之间的电阻来检查。

因此，当您触摸触摸板的电线时，您的身体就像一个电阻器。这意味着少量电流可以从电池的正中流过晶体管的基极，并打开晶体管。

当晶体管导通时，电流可以从晶体管的集电极流向发射极，并且LED将打开。

如何构建触摸传感器电路

您将在面包板上构建此电路。但是，一旦您测试了它是否正常工作，请随意更进一步并焊接它。

第 1 步：连接晶体管

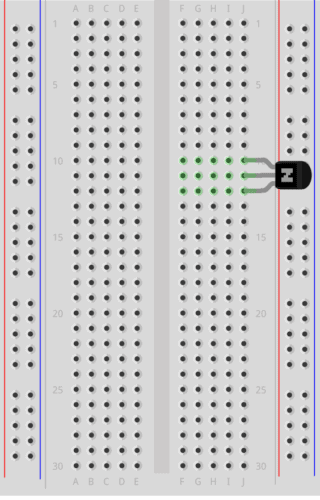

首先将晶体管稍微向下连接在电路板上。

如果您使用的是 BC546/BC547/BC548 晶体管，则可以如图所示进行连接。集电极进入第 10 行，基座进入第 11 行，发射器进入第 12

行。

注意：如果您有不同的晶体管型号（例如 2N3904），则需要查看数据表以找出哪个支路是哪个支路，并相应地调整连接。

第 2 步：连接电阻器

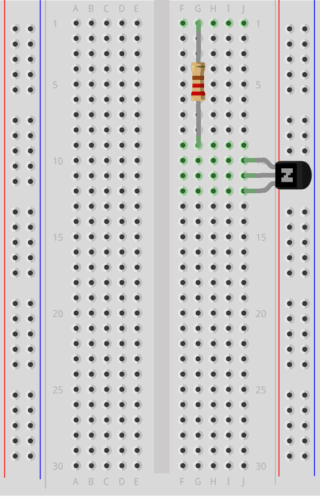

接下来，连接电阻器。将其从第 1 行连接到第 9 行。

请注意，它没有连接到晶体管，因为晶体管在第 10 行连接。

（在下图中，显示了 220 Ω 电阻。但是，最好使用较大的值（如 470 Ω电阻）来确保您的 LED 能够处理电流。

第 3 步：放置 LED 和触摸板

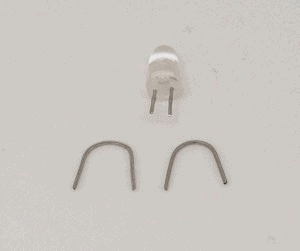

现在，您将连接LED和触摸感应部分。对于触摸感应部分，您需要两根裸露的电线。您可以从 LED 获取此信息。LED 的支腿比需要的要长得多。

切断 LED 的支腿，使 LED 上只剩下大约 1 厘米/0.4 英寸。弯曲刚刚切断的两条腿，如下所示，以便它们适合一行的四列之间。

将一个放在第 4 行 A 列和 D 列之间。一个在 A 列和 D 列之间的第 6 行。这为以后连接跳线留下了空间。

将 LED 及其正极插入第 9 行 F 列，另一侧插入第 10 行 F

列。现在，LED连接在晶体管的电阻器和集电极之间，就像该电路的原理图一样。

步骤 4：连接触摸板

现在，您需要使用跳线将两根触摸线连接到电路中的正确点。

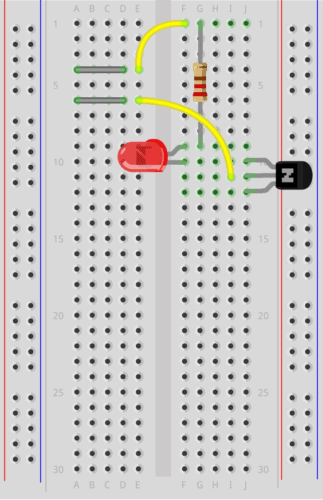

将一根跳线从第 1 行 F 连接到第 4 行 E 列。以及从第 6 行 E 列到第 11 行 I 列的一根跳线。

第 5 步：触摸它！

接下来，将跳线从第 1 行 J 列连接到右侧的正电源列。然后将跳线从第 12 行第 I 列连接到右侧的负电源列。

连接电池连接器并插入电池。

如果一切连接正确，现在应该什么都不会发生。

但是，尝试触摸触摸线，以便您的手指同时触摸两根线，灯就会亮起。

如果您看不到光线，请尝试在再次触摸之前弄湿手指尖。当手指的皮肤湿润时，电阻会降低，以便更多的电流流过手指并流向晶体管的底部。

如果没有光怎么办？

在此电路中，有三个常见错误：

指示灯的方向错误

晶体管的方向错误

您使用的是 PNP 晶体管而不是 NPN 晶体管

你的手指太干了

NPN和PNP晶体管看起来完全相同，因此区分它们的唯一方法是查看晶体管上写的内容。如果它说BC557，它是一个PNP晶体管，这是不正确的。如果它说BC546（或BC547或BC548），那就是NPN，这是正确的。

如果您尝试了上述所有方法，但仍然无法正常工作，请检查电阻器的电阻值。应该是 470

Ω。如果它更多，它会过多地限制LED的电流。如果它少得多，它可能已经损坏了LED。
