构建一个简单的红外传感器模块电路

红外传感器具有广泛的应用，包括机器人和自动化。几十年来，红外传感器在所有这些应用中都做得很好。本文教您构建一个简单的红外传感器模块电路，该电路可用于任何需要检测或传感的应用。

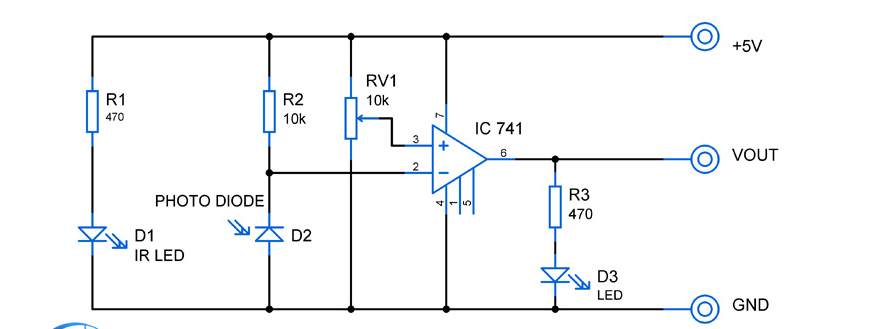

红外传感器模块电路设计：

加工：

一个简单的红外LED和光电二极管，用于发射和感测红外光束。运算放大器IC

741用作比较器，将输出电平切换为逻辑1或逻辑0。可变电阻RV1用于通过改变比较器的基准电压来调整检波器的灵敏度。最后，LED D3

被检测或反射时用作指示器。

当电路供电时，红外LED

D1发出红外光束。光电二极管D2与电阻R2串联以反向偏置方式连接。当光电二极管中没有红外光束入射时，没有电流通过它，这反过来导致电压不会下降，运算放大器的反相端馈入最大电压为5V。由于反相端的电压大于运算放大器“+”端的基准电压，因此输出保持低电平或逻辑0。

当红外光束被任何使光束入射到光电二极管上的物体反射时，电流通过它，进而在端子之间发生电压下降。现在，运算放大器+端的基准电压大于-端。运算放大器的输出切换到高电平或逻辑1状态。

该模块对于与微控制器接口进行检测非常有用，因为它提供两个逻辑电平的输出，与许多微控制器兼容。

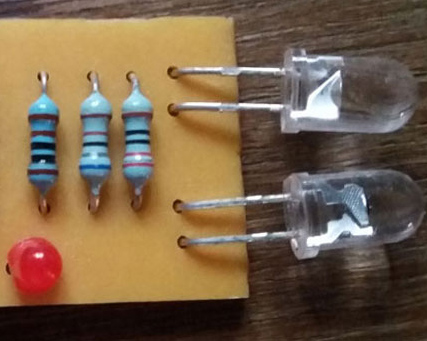

红外模块：

红外 LED 和光电二极管必须如上所示放置

注意：

您可以通过更改 POT RV1 的电阻值来调整模块的灵敏度。

省略比较器部分和RV1将为您提供纯模拟信号，通过该信号可以测量入射光强度。
