地磁传感器是什么

地球被磁场磁力所包围，这被称为地磁。

地磁传感器是检测地球磁力的传感器，也被称为“电子罗盘”。

地磁传感器可以通过检测地磁来检测方向。

【围绕地球的地磁】

地磁传感器有X和Y两轴型以及添加了Z的三轴型，并测量各方向上的磁力值。

如果不考虑诸如简单罗盘之类的倾斜，则仅使用X轴和Y轴的值。当考虑倾斜时，需要将地磁传感器的3轴值与加速度传感器相结合，将其校正到正确的方向。

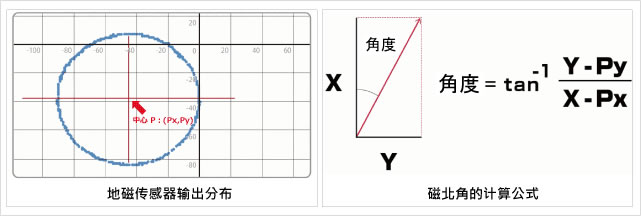

下图显示了地磁传感器水平旋转时X和Y值的分布。

如果地磁传感器水平旋转，在不受周围磁场影响的理想情况下，输出分布图的圆心变为零。

然而，实际上中心因环境磁场的影响而移动，因此需要进行调整以将圆心移动到零。

地磁传感器导出的北极称为磁北（略偏离北极）。通过上述方程式计算该磁北的角度，可以容易知道方向。

各类磁传感器

磁传感器是一种旨在测量磁场的大小和方向的传感器。

根据目的不同有多种传感器，以下列举典型的传感器。

检测方法霍尔MRMI

构成

霍尔传感器

基于霍尔效应测量磁通密度的传感器，输出与磁通密度成比例的电压。

它易于使用，主要用于非接触式开关应用，例如门和笔记本电脑等物体的打开和关闭检测。

MR传感器

MR（Magneto Resistance）传感器也被称为磁阻效应传感器，利用物体电阻因磁场变化来测量地磁大小的传感器。

灵敏度高于霍尔传感器，功耗更低，因此是一种使用更广泛的磁传感器。除了电子罗盘等地磁检测应用外，它还用于电机旋转和位置检测应用。

MI传感器

MI（Magneto Impedance）传感器是下一代磁传感器，采用特殊的非晶丝并应用了磁阻抗效应。

它的灵敏度比霍尔传感器高出10，000倍以上，并且可以高精度地测量地磁的微小变化。

可以应用于超低消耗电流的方位检测（电子罗盘），还可应用于室内定位、金属异物检测等高灵敏度特性的应用。
