反射型脉搏传感器的详细说明

脉搏波是心脏发送血液时产生的血管的体积变化波形，监测该体积变化的检测器称为脉搏传感器。

首先，测量心率有四种方法，心电图、光电脉波法、血压测量法、心音描记法等。

其中的光电脉波法是使用脉搏传感器进行测量的方法。

由于测量方法的不同，光电脉波法的脉搏传感器有透过型和反射型。

透过型通过向体表照射红外线或红光，测量随着心脏的脉动而变化的血流量的变化，作为透过身体的光的变化量来测量脉搏波。

该方法限于测量易于穿透的部分，例如指尖和耳垂。

罗姆正在开发一种反射型脉搏传感器。

下面将说明反射型脉搏传感器。

反射型脉搏传感器

反射型脉搏传感器是向生物体照射红外线、红光、550nm左右波长的绿光，利用光电二极管或光电晶体管测量生物体反射的光。含氧血红蛋白存在于动脉血液中，具有吸收入射光的特性，因此通过检测随时间序列并随心脏搏动而变化的血流量（血管容积的变化），测量脉搏信号。

另外，由于是反射光的测量，因此不必像透过型那样限制测量部位。

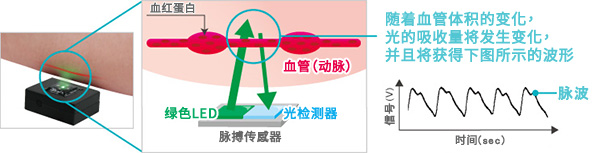

［反射型脉搏传感器的原理］

当使用红外线或红光测量脉搏波时，受到室外阳光中包含的红外线的影响，不能进行稳定的脉搏波测量。因此，建议仅将其用于室内或半室内应用。

在运动腕表等户外用途，血液中的血红蛋白的吸收率高，由于绿色光源较少受环境光的影响，罗姆将绿色LED作为照射光使用。

脉搏传感器的应用

通常，通过观察以下两点可以测量动脉血氧饱和度（SpO2）。通过脉搏传感器获得的波形的变动周期，观察心率（脉率）；通过使用红外线和红光两个波长，来观察脉动（变化量）。

此外，作为脉搏传感器的应用，期望通过高速采样和高精度测量来获取诸如HRV分析（压力水平）、血管年龄等各种生命体征。
