何谓电流传感器 电流的检测方法

何谓电流传感器？

电流传感器是指检测电路中流动的电流值的传感器。

电流的检测方法

如下图所示，检测流动电流的方法大致可分为电阻检测型和磁场检测型。

【电流检测方法和特点】

电阻检测型

将分流电阻引发的电压降转换为电流。安装简单而且价廉物美，操作简单，但缺点是电阻上的功率损耗会产生较大的发热量。

磁场检测型

＜有铁芯＞

根据电流线中流动的电流测量铁芯中产生磁场的大小，以此来测量电流值。这种方法无需接触，功率损耗较小，但铁芯较大，存在贴装面积大的课题。

＜无铁芯＞

利用霍尔效应将流动电流周围产生的磁场转换为电压（霍尔电压）进行测量，以此来测量电流值。因为霍尔效应产生的电压较小，所以IC由霍尔元件和放大电路构成。因为需要将电流引入IC内，所以会产生功率损耗。

M1电流传感器

为了消除上述磁场检测型在安装难度（有铁芯）和功率损耗（无铁芯）方面的缺点，ROHM开发出了使用MI（Magneto

Impedance）元件的磁场检测型非接触型电流传感器。

MI传感器作为使用特殊非晶丝，利用其磁阻抗效应的新一代传感器，其特点是具备超高灵敏度的磁性检测能力。

灵敏度远超霍尔元件，可高精度检测磁性的微小变化。因此，无需将电流引入封装内，也能以高精度进行非接触式电流检测（磁性检测）。

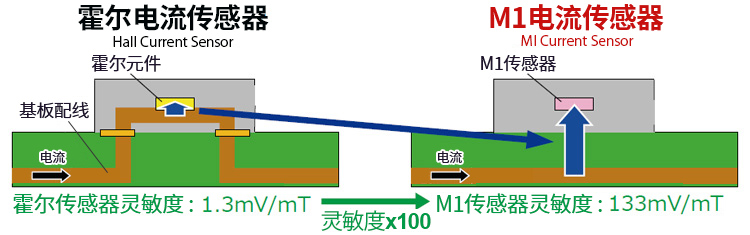

【电流传感器的结构比较（罗姆调查）】

综上所述，MI电流传感器可进行非接触式电流测量，功率损耗少，还能进一步缩小贴装面积。
