MH188霍尔开关元器件在电动晾衣架中的应用

一、电动晾衣架组成

电动晾衣架亦称为智能晾衣架是一种通过电机产生驱动力的智能家居用品，它主要由机身、动力系统、控制系统、升降系统、晾晒系统等组成：其基本功能是为各类家庭用户提供智能自动化的晾衣、晾被等解决方案问题。

二、电动晾衣架概述

电动晾衣架内置过载、遇阻自动停机保护系统，全面保护电机和钢丝绳的安全运行，大大提高了产品的使用寿命。智能晾衣架契合了青年居民装修以及追求快捷化、时尚化、个性化、人性化、智能化的消费追求与潮流，也满足了家庭老人和孩子“即触即用，方便省心，安全舒适”的后顾之忧。电动晾衣架强度高、传动效率高、承重能力大、衣架升降平稳顺畅，适用于别墅、度假村、公寓楼和各类中高端住宅小区等。

由于电动晾衣架一般采用电池供电，为了提高电池寿命，需要选择低功耗的霍尔开关器件。霍尔元件 MH188主要是应用在电动晾衣架电机中，起到测量转速的作用。

三、MH188在电动晾衣架中的优势

MH188采用稳定斩波技术降低了偏置电压带来的温漂和不稳定，采用先进的CMOS 工艺使芯片更灵敏的磁极感应和宽泛的电压，MH 具有直插和贴片的两种封装，可适用于各种电路的设计。

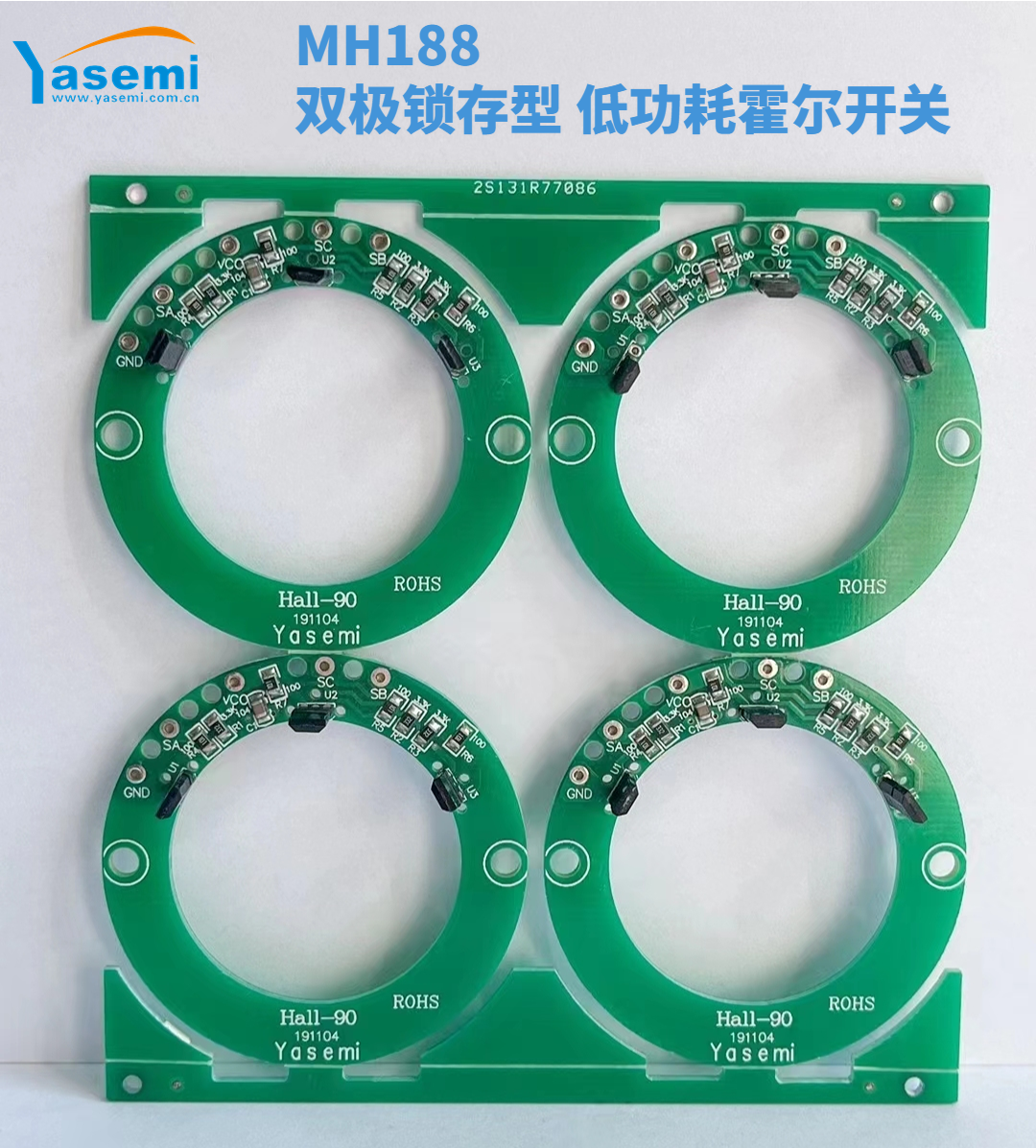

电动晾衣架的模块实物图如下：

霍尔MH188传感器具有高精度和高灵敏度，能够实时监测电动晾衣架的运动状态，确保电动晾衣架在使用过程中能够精确地控制升降和停止位置，提高用户使用体验。

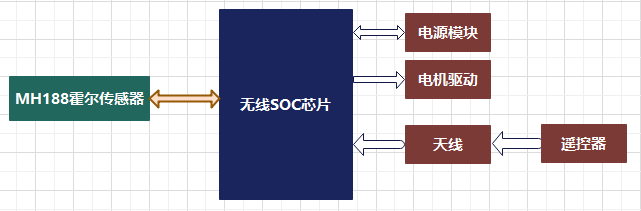

电动晾衣架的结构框架图如下：

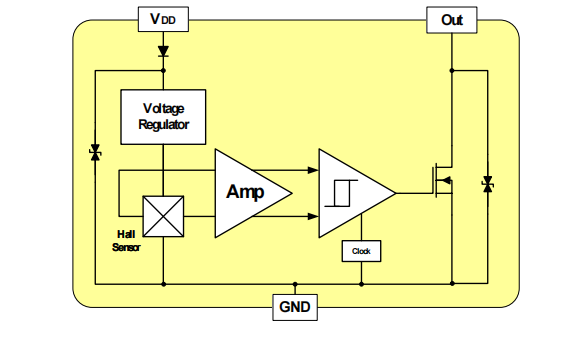

下面是MH188的内部框架图：

通过这个内部框架图我们可以知道，当进行VDD输入时，经过稳压器进行稳压然后经过霍尔传感器元件进行感应，接着通过放大器进行放大，在经过施密特触发器使得小的幅值不会对反相器产生影响，从而避免误动作的发生，可以有效的提高干扰，最后经过OC门，靠上拉电阻输出高电平进行输出处理。

下面是MH188的典型运用电路：

以上就是雅欣霍尔元件MH188电动晾衣架方案开发的全部内容分享，如果您有电动晾衣架方案开发需求，霍尔元件MH188电动晾衣架助你一臂之力，欢迎和我们联系！

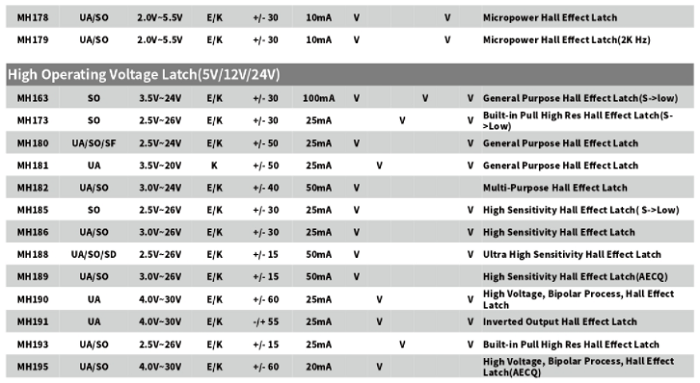

霍尔IC部分型号表
