现代汽车中越来越多电子设备的应用，一方面提高了汽车的舒适性，但同时也对汽车的安全性提出了新的要求。例如汽车的电动车窗，由于电动车窗中自动功能的引入，使得车窗在自动上升的过程中，有夹伤乘客的危险，考虑到电动车窗存在的潜在危险，一般在具有自动关闭功能的电动车窗上增加防夹功能。

从下图可以看出，该系统是利用霍尔信号个数判断车窗的位置，采用了中科阿尔法AH504的霍尔信号脉宽检测防夹力，使系统具有良好的防夹功能，可靠性高。

防夹的特性要求在设计防夹电动车窗的时候，要连续地监测电动机速度、电机电流以及玻璃的位置，从而确定电动车窗是否进入防夹区，是否遇到障碍物，以决定是否对电动车窗实施防夹。

该系统采用的是普通的整流式电动机，由动机内有两组绕向不同的磁场线圈，通过开关的控制可做正转和反转来实现升降。在电机系统（上图）中埋植磁环，通过电子模块中植入的AH504霍尔传感器感应磁场。电动机转子转动1周，将使霍尔传感器产生方波脉冲信号，利用MCU内部时钟模块的输入捕提功能捕提信号个数，从而确定电动车窗的位置。

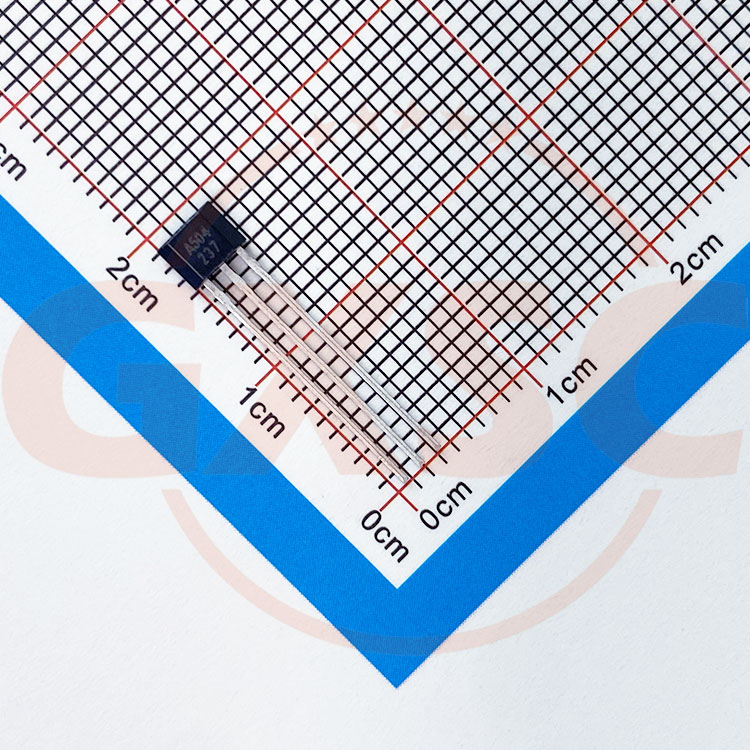

AH504是一款基于BCDMOS技术设计的高灵敏度双极霍尔开关，芯片包括温度补偿、比较器和输出驱动器。此外，机械应力对芯片的磁性参数影响很小，适用于严苛的工业环境和汽车应用，且符合AEC-Q100汽车电子行业测试标准。

霍尔开关AH504性能优势：

•低功耗2.5mA，工作电压为2.7V~30V；

•ESD高达±12KV，有较强的抗机械应力特性；

•温度范围：-40℃~150℃；

•电源引脚具有反向电压保护；

•有三种封装形式：TO92S、Small-SOT23、SOT23-3L；
