国芯思辰 |AH91X(兼容ACS712)用于工频风力发电储能

在传统的风力发电中，由于风力的不稳定性，因此直接产生的电压不稳定，不能直接被利用，需要进一步的稳压、储能、转化才能实现正常的使用。

为了克服传统的风力发电问题，本文介绍了一种工频风力发电储能逆变电路，本电路是通过发电机将机械能转换为电能储存到蓄电池中，蓄电池通过逆变电路将直流电转换为工频 交流电，供负载使用。在风能较多的地区可以利用此电路特性将不稳定的风能转变为稳定可控的交流电供负载使用，若电量有剩余，还可以申请并入电网给其他用户提供干净稳定的电 能。

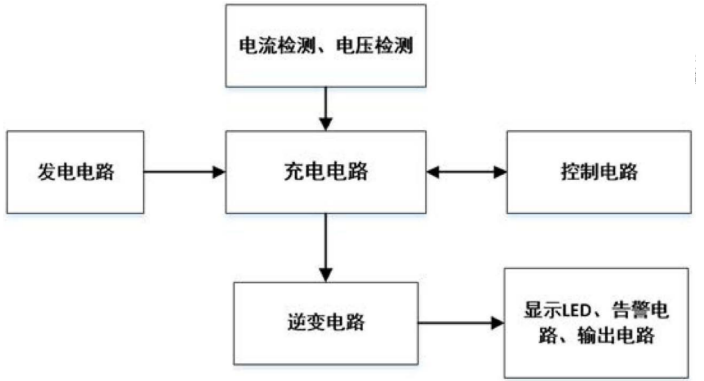

电路结构图

电流及处理电路采用的AH91X霍尔电流传感器，AH91X是工业、商业和通信系统交直流传感的精确经济的解决方案，小型封装非常适合空间狭小的应用，由于减少了电路板的面积，还降低了成本，典型应用领域包括电动机控制、载荷检测和管理、开关式电源和过电流故障保护。

AH91X霍尔电流传感器在工频风力发电储能逆变电路中的应用优势：

1、AH91X是一款高性能霍尔效应电流传感器，可以更为有效地测量交流或者直流电流，可广泛应用于工业、消费类及通信类设备。

2、AH91X系列内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流回路导线，当采样电流流经主电流回路时，其产生的磁场在霍尔电路上感应出相应的电信号，经过信号处理电路输出电压信号，使得产品输出严格地与被测电流值成比例。

3、AH91X线性霍尔电路采用先进的BCDMOS制程生产，其中包含了高灵敏度霍尔传感器霍尔信号预放大器、高精度霍尔温度补偿单元、振荡器、动态失调消除电路和放大器输出模块；

4、AH91X在无磁场的情况下，电流传感器静态输出为2.5V固定电压或50%VCC；在电源电压5V 条件下，传感器静态输出可以在0.2~4.8V之间随磁场线性变化，线性度可达0.4%。

5、AH91X工作范围内稳定度：1.6%@25℃～150℃；2.5%@-40℃～25℃；隔离电压为1200V，高带宽65kHz。

6、AH91X抗干扰能力强；抗机械应力强，磁场参数不受外界压力而偏移，ESD(HBM)5kV，工作温度范围为-40℃～150℃。
