基于STM32L496RET6+LIS2DS12TR+MP34DT05TR-A的电机振动检测

随着工业4.0的快速发展，对于工业设备的检测，预警需求逐步提升；

STM32L4/L4+系列MCU是一颗M4内核，主频最高可达120MHz，最低功耗可低至0.39uA(RTC+RAM moulde)的新一代低功耗MCU，具备大容量内置存储，Flash可高达2Mbytes，RAM可达640Kbytes；

具备丰富的外设接口，USART,UART,I2C,SPI,CAN,USB,DCMI(数字摄像头)，LCD-TFT等等，支持FreeRTOS与FatFs,是一款扩展性非常强的超低功耗硬件平台；

LIS2DS12是一颗量程可达±16g,支持ODR 6400HZ输出的3轴加速度计，具备SPI与I2C接口，LGA-12封装，适用于多种场合的振动，倾斜，手势识别等检测；

MP34DT05-A是一颗全向敏感性的数字麦克风，拥有极低的功耗同时具备非常高的灵敏度（ –26 dBFS ±3 dB ），适用于多种场合的音频数据采集，在此方案内，我们用于电机噪音，杂音侦测。

ST原厂提供完整的基于FreeRTOS的开源方案，包括图纸开源的评估板，驱动库，算法固件库；配套上位机软件，可以极大的缩短开发周期。

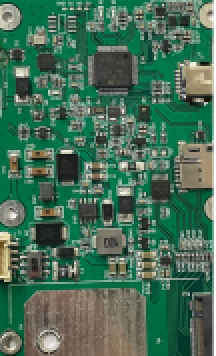

►产品实体图

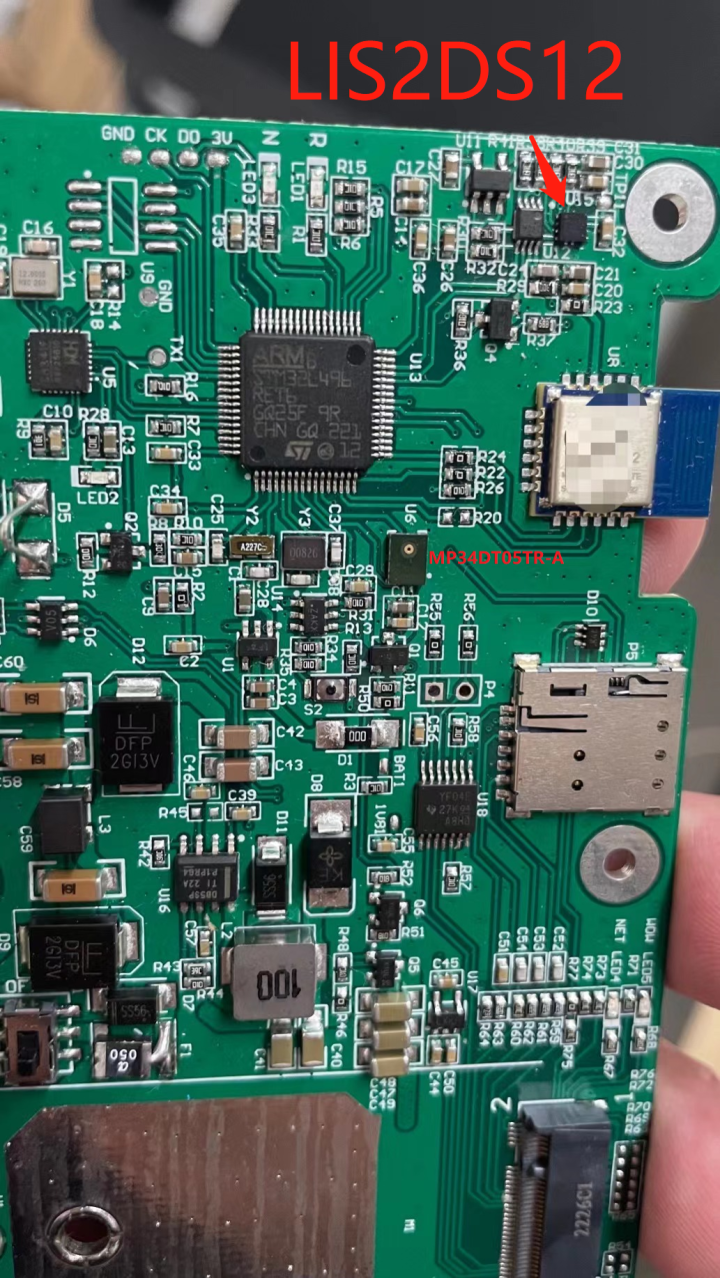

►展示板照片

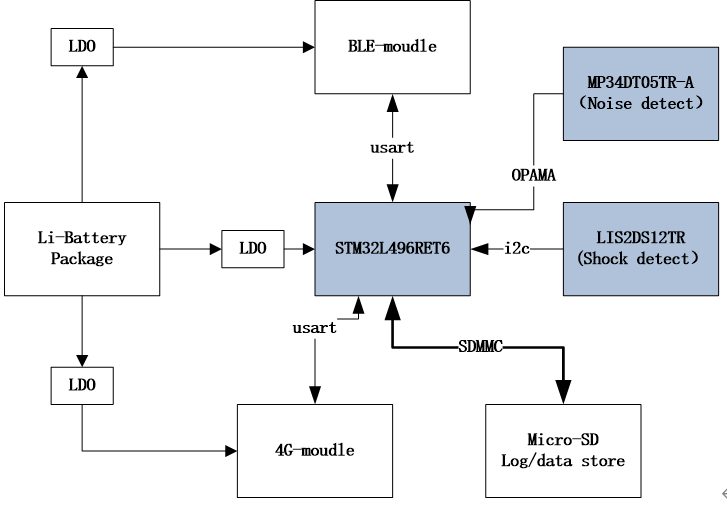

►方案方块图

►核心技术优势

1.STM32L4/L4+:

具备M4 高性能内核，主频可达80MHZ/120MHZ,丰富的外设接口与大容量的嵌入式存储（最高至2M/640K），极低的待机功耗(0.39uA)，满足各种场景有可扩展性需求的产品开发；

2.LIS2DS12TR：

体积小，功耗低，长期稳定的供货保证，满足工业产品的应用需求；

3.MP34DT05TR-A：

一款低失真数字麦克风，信噪比为64 dB，灵敏度为-26 dBFS±3 dB，体积与功耗的优势在设计与应用上带来非常多的优势。

►方案规格

1.输入电压：3.7V

2.ODR：1KHz

3.ACC：±16g

4.dmic：fCLK=2Mhz(normal mode)
