压力传感器BGA芯片底部填充胶应用

时间:2023-05-19 16:18

人气:

作者:admin

标签: 芯片封  BGA芯片

导读:压力传感器BGA芯片底部填充胶应用由汉思新材料提供通过和客户工程人员沟通了解到;客户产品是:压力传感器使用部位:BGA芯片底部填充粘接材质:玻纤PCB板芯片尺寸:2*2mm锡球球径:...

压力传感器BGA芯片底部填充胶应用汉思新材料提供


通过和客户工程人员沟通了解到;

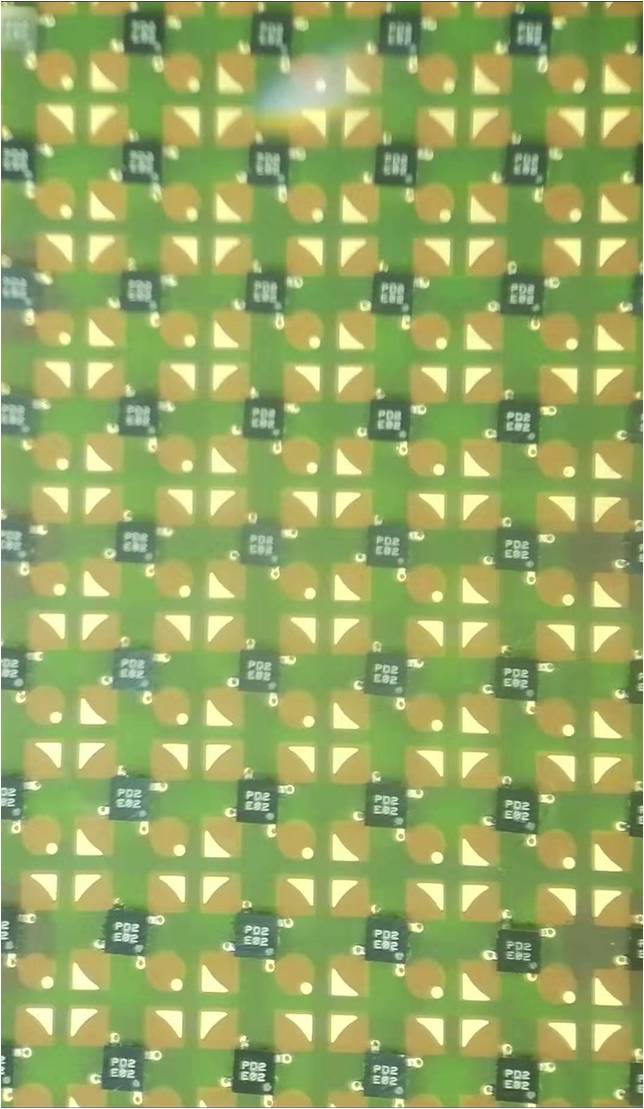

客户产品是压力传感器

使用部位BGA芯片底部填充

粘接材质:玻纤PCB

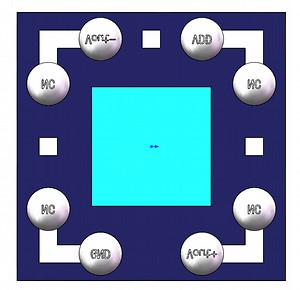

芯片尺寸:2*2mm

锡球球径:140微米,球高100微米

球间距:340微米、施胶工艺:喷胶

固化方式: 可接受150度热固,5min固化时间

需求原因:在生产过程中出现问题

客户对胶要求

硬度要求50D或者接近50D,对芯片对压力值感应影响降到最低。

无颜色要求,可靠性测试。

汉思新材料推荐用胶

推荐客户HS700系列底部填充胶样胶用于批量试胶,小批量试产.
