国芯思辰 |替代AD7173，高集成度ADC SC1644可用于地

地震勘探是用人工方法激发地震波，并按照一定的规律在激发源附近布置一定数量的数据采集仪器，来接收信号并存储起来，然后对接收到的数据进行处理以查明地下的地质情况。

地震勘探仪器是地震勘探装备中最基础的设备，也是最关键最重要的设备，而模数转换器又是地震数据采集中最核心的部分，它的性能直接影响采集数据的准确性，关系到地质分析的正确性，本文推荐使用芯炽SC1644低功耗、8/16通道高集成度的多路复用模数转换器，该芯片为国产，可以完美替代AD7173。

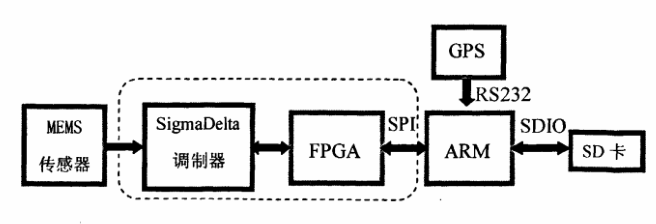

地震数据获取系统结构

SC1644模数转换器工作原理是将地震勘测仪检测出来的模拟信号转换为数字信号，而后进行进一步的数字处理，SC1644集成了精密2.5V低漂移(3.5ppm/°C) 带隙基准电压源和振荡器，该器件提供8个灵活的设置，可针对输出数据速率、数字滤波器模式、失调/增益误差校正基准电压选择、缓冲器使能、PGA等进行配置，适合低带宽输入信号使用，集成输入缓冲器。

SC1644模块示意图

SC1644模数转换器主要性能如下：

1、3/4线串行数字接口(SCLK为施密特触发器)；

2、工作电压：3.3V或5V，工作电流为4mA；

3、快速灵活的输出速率：1.25SPS至31.25kSPS；

4、通道扫描数据速率：6.21kSPS/通道数(建立时间:161µs)；

5、支持QFN-40封装6mm×6mm；
