国芯思辰 |家用智能电表中霍尔传感器可使用AH

生活中，家家户户都有电表，电表中使用全极微功耗霍尔元件，霍尔元件在电表中主要起到电量计量的作用，当电表通电时，电流线圈和电压线圈霍尔产生磁场，在铝盘上形成转动力矩，通过传动齿轮带动计时器进行计数，电流电压越大，转矩越大，计数越快，用电就越多，以此来计量使用的电度数。

根据国电规定，新型智能电表必须加装防窃电功能，根据新型电表的需求提供智能电表防窃电方案，利用霍尔传感器检测用户从外部施加的盗电磁场，当有人企图损坏电能表计数器时，霍尔传感器通过检测外部磁场，防盗系统可以做出相应反应，从而实现防盗功能。

智能电表所工作的电压与功耗都偏低，所以我们在选择霍尔元件时，应该选择低电压，低功耗的全极性霍尔元件。

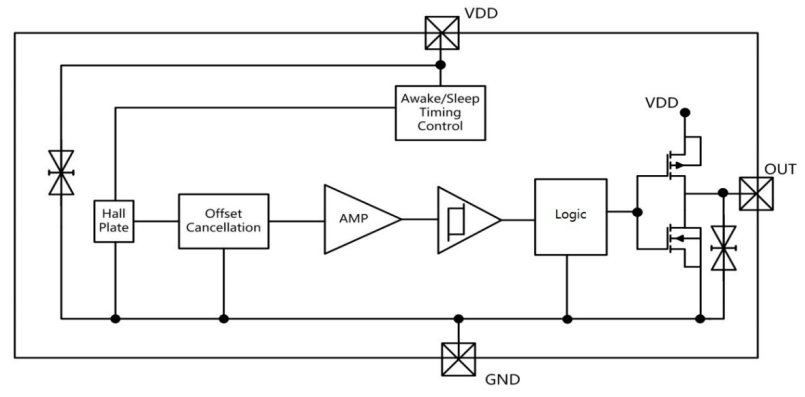

中科阿尔法AH46X系列霍尔传感器，是低功耗高灵敏全极性系列霍尔开关芯片，采用CMOS工艺设计生产。该芯片器件内部集成了电压调节器、霍尔电压发生器、小信号放大器、斩波稳压器、施密特触发器和CMOS输出驱动器。该芯片温度稳定性好、抗应力强、灵敏度高等特点，AH46X系列霍尔传感器提供2种供电电压方式，分别为2.5V-5.5V和1.8V-5.5V，功耗低至5uA。

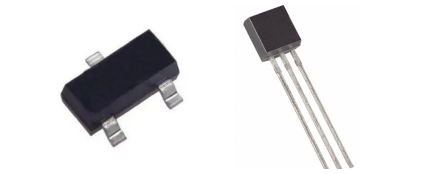

该系列IC提供TO-92S直插封装，贴片SOT23-3L封装，且封装都符合 RoHS环保标准。适用于各种家用电表、工业电表等仪器仪表中。

中科阿尔法AH46X系列霍尔传感器性能特征：

1、AH46X系列工作电压提供2.5V-5.5V和1.8V-5.5V两种方式；

2、ESD性能达±6kV；

3、全系列均采用推挽输出方式（除AH467外采用开漏输出方式）；

4、工作温度范围-40℃~85℃，功耗低至5uA；

5、全极性的输出开关，灵敏度高；
