应用案例 | 可快速定位薄片的传感器

我们常常有小物体如针头，薄片，细小工件等定位和有无检测需求，一般会选用什么传感器呢？

如果精度要求非常高的话一般选用激光类的产品，其他情况下也有其他性价比更高的解决方法~

性价比高的方案是什么样的？

快给我们介绍介绍

那就来给大家分享一个明治在光纤传感器侧面检测硅晶片的案例

检测场景

在光伏制绒机上，需要传感器在快速运转的流水线上定位硅晶片侧面，给出信号触发吹气装置，将硅片吹起，之后由移动吸盘将硅片一片一片移动到流水线进行下一步工序。

难点分析

1、硅晶片厚度小，仅有约0.3mm厚

2、流水线速度快100mm/s,要求传感器相应频率大于1KHz

3、同台设备1.5M空间内安装两条流水线，要求抗干扰性强

4、硅片具有高反光特性，拥有蓝、黄、粉、灰等多种颜色，要求传感器可全部兼容检测

解决方案

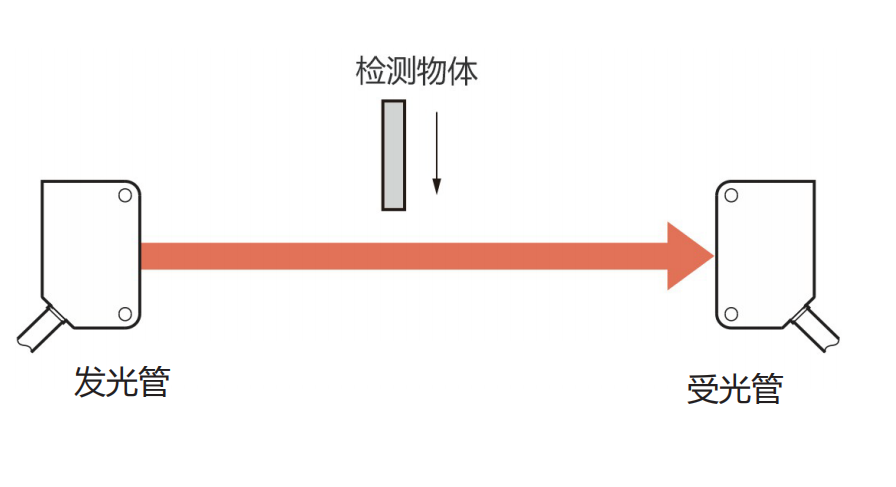

1、选用对射光纤侧面定位硅晶片，其检测原理可较好地解决硅晶片物料多色、高反光的难点。

2、光纤芯直径仅有1mm，定位检测精度高

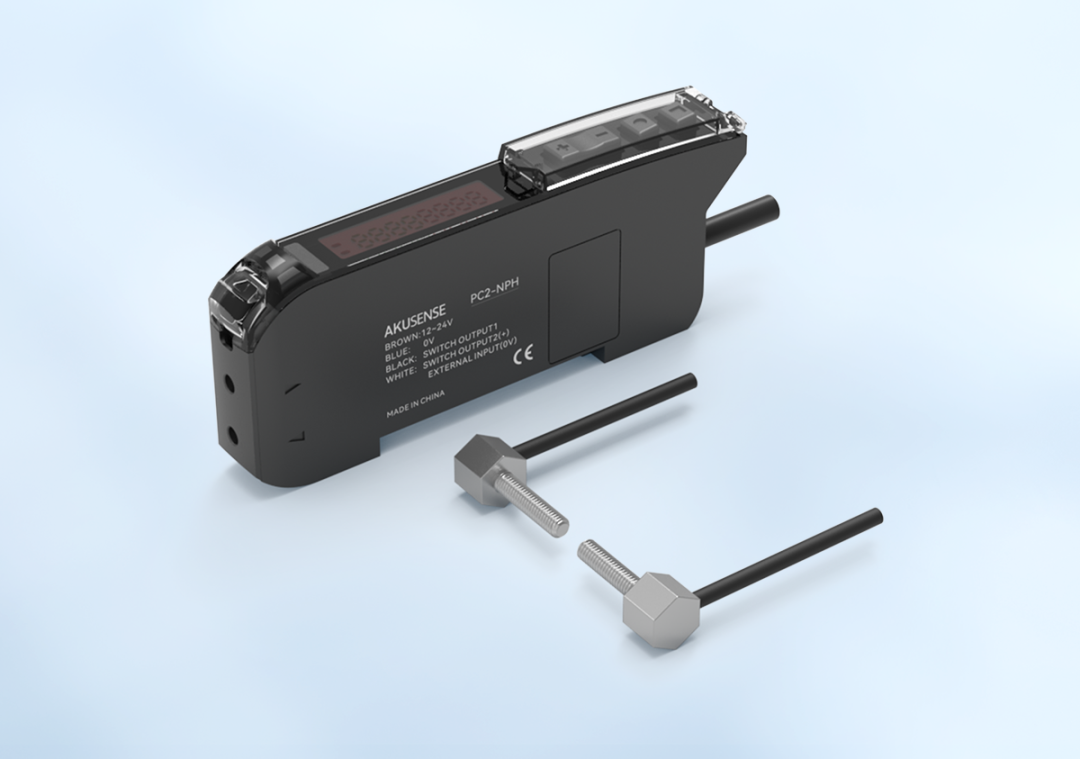

3、光纤放大器响应时间小于50us，可以高速检测

4、光纤放大器具有4频道抗干扰功能，即便紧贴并排安装也不会互相影响检测性能

5、光纤放大器具有双数字显示功能，调节精度高，一键示教方式简单

6、弯头光纤节省约8mm安装空间，在小空间内可以集成更多传感器

产品参数
