STEVAL-PROTEUS1开箱介绍

特征

套件内容：

–STEVAL-PROTEUS主板

–锂聚合物电池3.7 V，480 mAh

–塑料外壳和螺丝

STEVAL-PROTEUS的主要组件：

–STM32WB5MMG -超低功耗模块，双核32位Arm Cortex-M4 MCU 64 MHz，Cortex-M0+ 32 MHz，用于实时无线电层，

具有1 MB闪存、256kbyte SRAM和2.4GHz RF支持蓝牙低功耗5、802.15.4、Zigbee 3.0和Thread

–IIS3DWB -高达6 kHz的超宽带宽、低噪声、3轴数字加速度计

–ISM330DHCX -具有机器学习核心的iNEMO惯性模块和带数字输出的有限状态机

–IIS2DLPC -高性能超低功耗3轴数字加速度计

–STTS22H -低电压、超低功耗、0.5°C精度I²C/SMBus 3.0温度感应器

–2Gb QSPI NOR闪存，用于数据存储

–STSAFE-A110 -安全元件

–STBC02 -带LDO的锂离子线性电池充电器

–ST1PS02 -带数字电压选择的降压转换器

–三个按钮（一个复位、一个用户、一个开机电池）

–四个LED（三个用户LED，一个STBC02 LED状态）

–灵活的电源选项-锂聚合物电池、USB电源和主电源电池

–用于调试和编程功能的SWD连接器

–符合STMOD+的34针扩展连接器

温度监测和振动预处理数据在时间和频域、机器学习和人工智能解决工业资产问题监控

STBLESensor应用程序支持Android和iOS，以简化电路板和处理配置、状态监控和异常检测

提供全面的软件库和演示示例

描述

STEVAL-PROTEUS1是一款专为温度和振动监测。它基于2.4 GHz多协议无线SoC来解决用于工业应用的机器或设施状态监测。

评价板简化了原型设计、评价和开发无线工业传感器节点，以实现预测性维护。它附带一个锂聚合物电池和一个塑料外壳。

所有组件都专门安装在PCB的顶部，以确保轻松安装在其他设备上。包含的具有时域和频域的综合软件和固件库振动分析简化了您的软件定制，并且可以可靠地改进您的上市时间。

主板包含STM32WB5MMG超低功耗小外形因素无线电模块。该模块通过FCC和IC认证（FCC ID：

YCP-STM32WB5M001和IC:8976A-STM32WB5M01）。它基于STM32WB55VGY无线SoC，符合Bluetooth Low Energy SIG规范v5.2、ZigBee 3.0和IEEE 802.15.4-2011。

强大的基于Arm 的Cortex-M4与FPU和大内存允许运行节点级别的嵌入式算法。

多协议支持确保开发不同的应用程序连接类型，使用独特的硬件。此外，主板集成提供身份验证和安全数据的STSAFE-A110安全元件管理服务到本地或远程主机。

IIS3DWB高带宽（高达6 kHz）加速度计，IIS2DLPC超低电源，以及ISM330DHCX惯性模块（加速度计和陀螺仪）与MLC使硬件成为定制振动监测开发的理想选择。

STTS22H高精度温度传感器已集成在板上，远离热噪声源（电源管理和微控制器）提供更精确的温度测量。其外露焊盘传感器功能允许温度传感器与表面目标设备接触。

板载外部存储器通过QSPI连接到STM32WB5MMG模块用于数据缓冲和事件存储。

STEVAL-PROTEUS采用锂聚合物充电电池供电。它也可以通过USB（5 V，500 mA）或主电池（不包括在内供电在套件中）。

电源管理采用ST1PS02 400mA降压转换器，用于低功耗应用和用于电池充电的STBC02。具有专用算法的应用示例固件预加载在STM32WB5MMG闪存，用于轻松演示无线振动和温度节点监控。

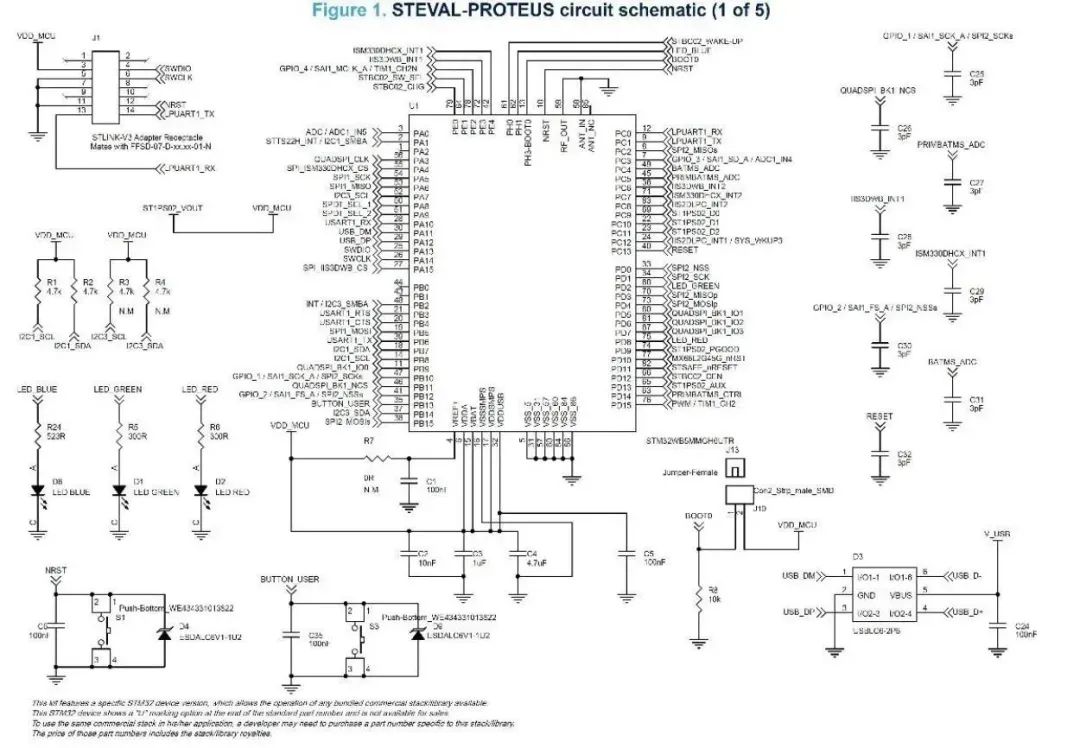

STEVAL-PROTEUS circuit schematic（1 of 5）

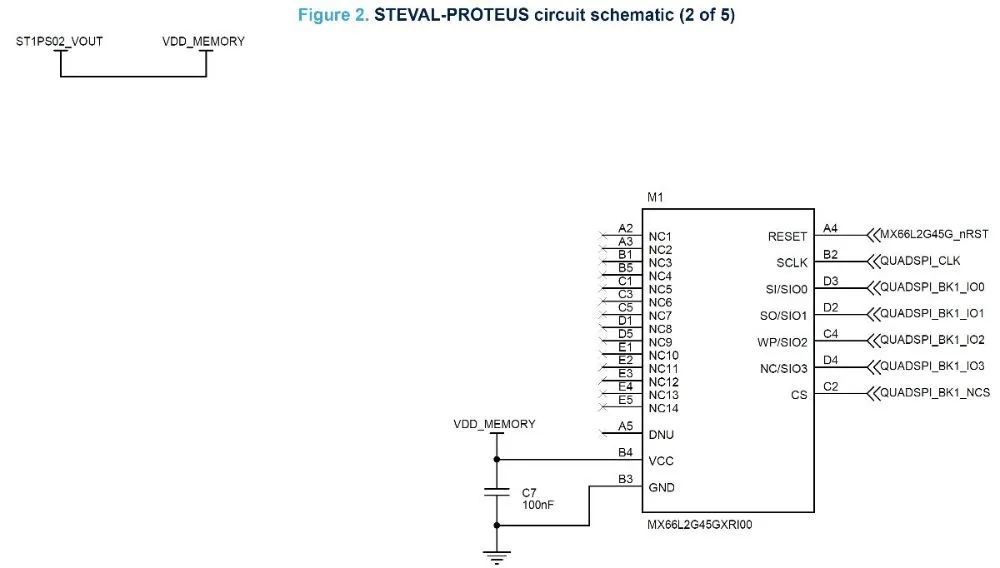

STEVAL-PROTEUS circuit schematic（2 of 5）

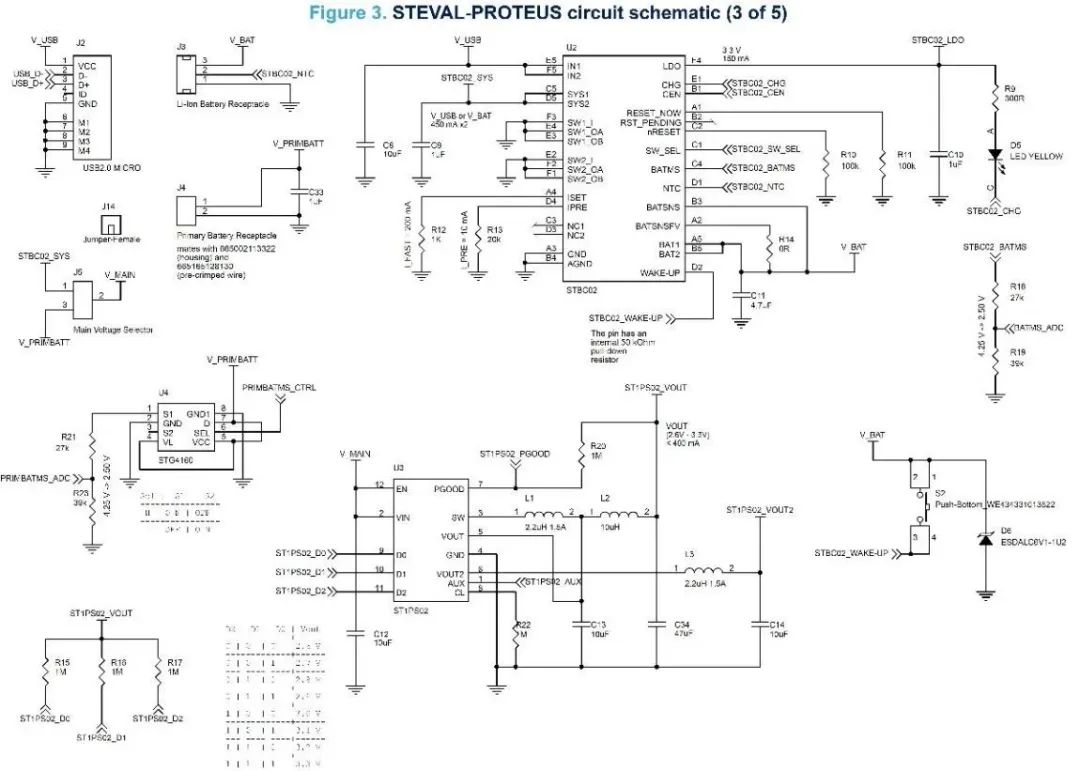

STEVAL-PROTEUS circuit schematic（3 of 5）

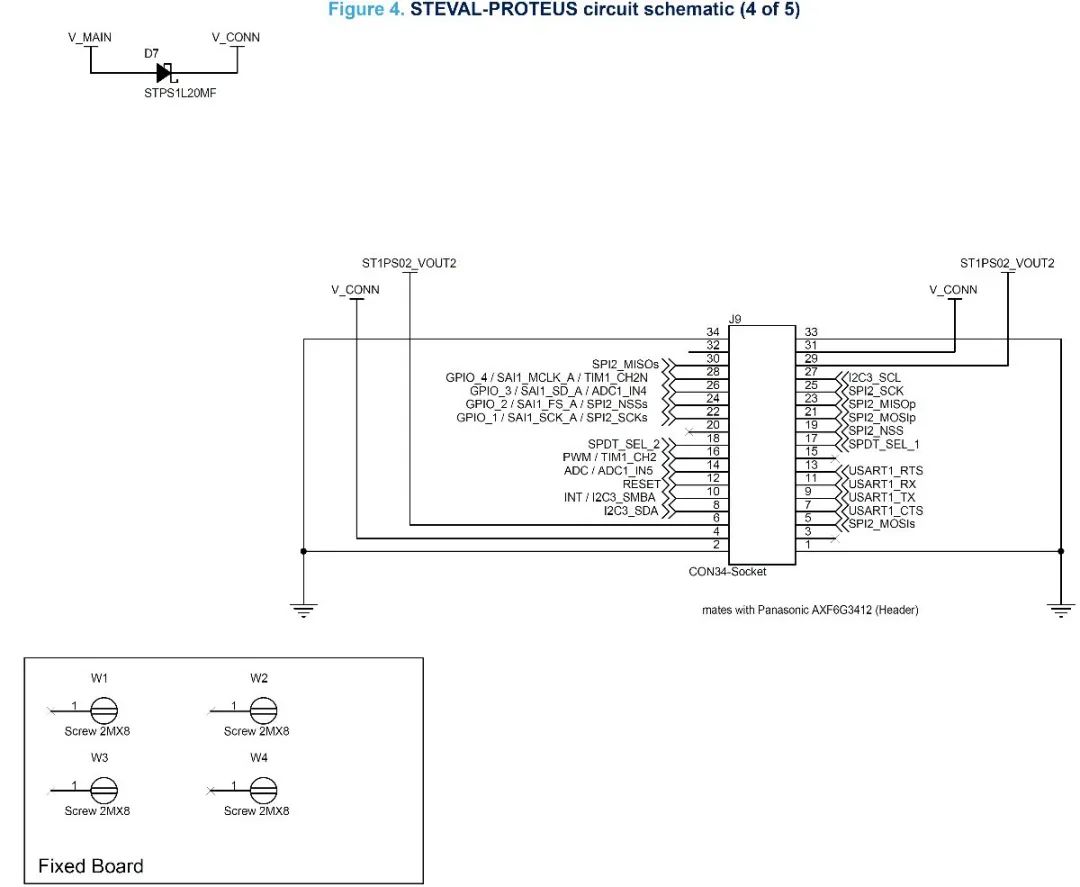

STEVAL-PROTEUS circuit schematic（4 of 5）

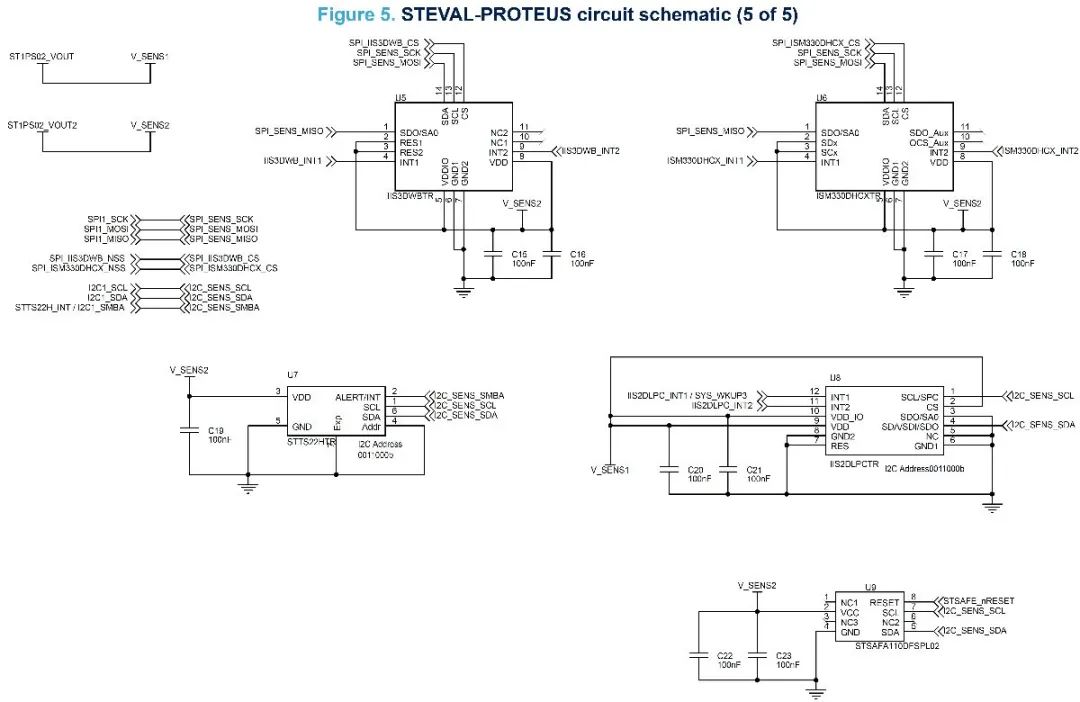

STEVAL-PROTEUS circuit schematic（5 of 5）
