晶像光电 SOI JX-F35影像传感器与伟诠WT893x 图像处理器结合，具精简及低能耗特性，因此容易集成到镜头模块或系统板中。

同时，WT893x能支持多重曝光高动态影像合成，产生高清晰度的影像品质，提升系统端的AI边缘运算能力，在监控应用提供高品质的影像与效能，能使其成为当今智能家居&监控应用的理想选择。

目标应用 :

● 基于DVR - 汽车：行车记录仪/ALPR、车内 DVR/摄像头模块

- 手持/可穿戴相机：消费者、网络摄像头

● 基于IP - IP 摄像头：专业和工业、家庭/物联网安全摄像头、监控摄像头、门铃

- 其他：PC 摄像头、笔记本高清摄像头、无人机摄像头、玩具摄像头

►场景应用图

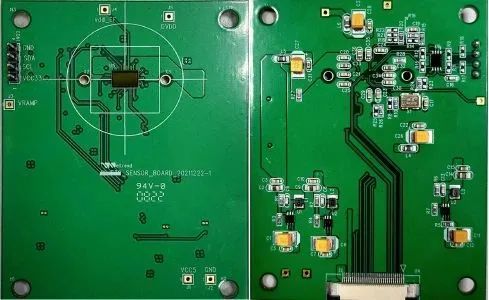

►产品实体图

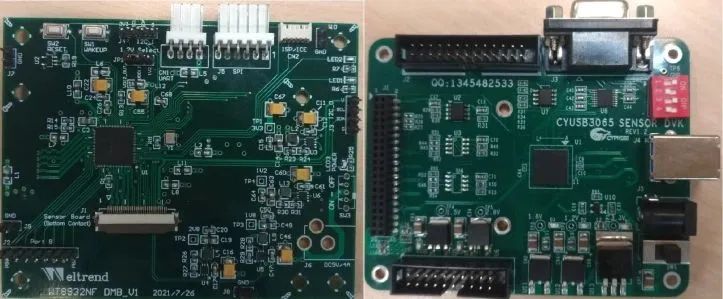

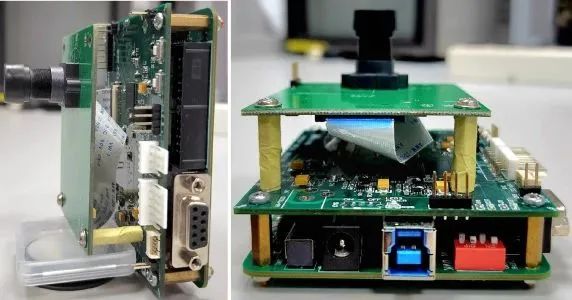

►展示板照片

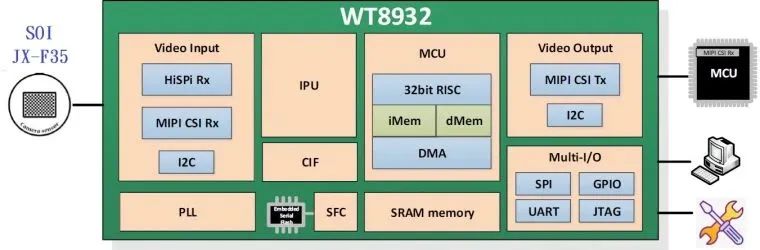

►方案方块图

►核心技术优势

优势：

_ 用于相机模块集成的组件更少；

_ 低功耗、低成本；

_ 快速启动时间和高速帧率；

_ 丰富的IPU功能和高质量的图像（低噪声和真彩色）；

_ 嵌入式串行闪存，用于简单的生产校准和相机 ID 信息；

_ 支持系统内编程（ISP）进行系统升级；

►方案规格

●SOI JX-F35 是一款高性能1/2.7英寸 2.0MP CMOS 图像传感器，采用 SOI 的 3.0um 像素技术设计和制造，可以在全高清模式下以 60fps 的速度提供图像。

JX-F35拥有1936 x 1088有效像素传感器，带有许多标准的可编程和自动功能。

同时具有符合行业标准的 DVP 并行端口和 MIPI CSI2 双数据通道串行接口。

●WT8932 为高性能图像处理器，它采用 32 位 RISC CPU 和 DSP 指令集，运行频率高达 180 MHz，并针对具有 MIPI 接口的图像传感器进行了优化。

此外处理器内嵌硬件图像处理器单元 (IPU)，提供AEC、AGC、AWB、HDR、RGB-IR...等丰富的图像技术支持功能，硬体采用影像标准界面及提供丰富的API影像优化设计工具。支持高达 8 兆像素的输入分辨率，为相机应用提供实时和卓越的可视性技术,且硬体设计上需要很少的外部组件，可以轻松集成到相机模块中。
