国芯思辰 | 霍尔传感器AH701可兼容SS526DT用于电动

电动卷帘门是由开门传感器提供触发信号给控制系统，控制系统根据卷帘门的当前位置发出指令给变频器，启动驱动电机使门帘快速上升，车辆行人通过后门帘自动下降，关闭通道，直到下一个开门信号再次打开。

电动卷帘门的应用特点是往复运动，并且运动行程可调，需要通过存储霍尔传感器发出的位置和方向信息实现高可靠数字化电子定位，从而满足电动卷帘门高精度、高可靠性定位的需求。本文主要介绍了低成本、高可靠性的中科阿尔法AH701霍尔速度方向传感器。

中科阿尔法AH701是一种高灵敏度、温度稳定的磁敏器件，内置2个霍尔效应元件的速度方向芯片，每个元件提供一个独立的数字信号输出用于速度和方向的信号处理，非常适合用于汽车应用和工业环境中基于环形磁场的速度和方向系统。

该芯片内部包括两个相距1.63毫米的霍尔传感元件，包括霍尔电压发生器、电源电压为3.8~30V的电压调节器、温度补偿电路、小信号放大器、动态偏移消除系统霍尔芯片 、 施密特触发器和开漏输出，处理速度和方向信号很方便。

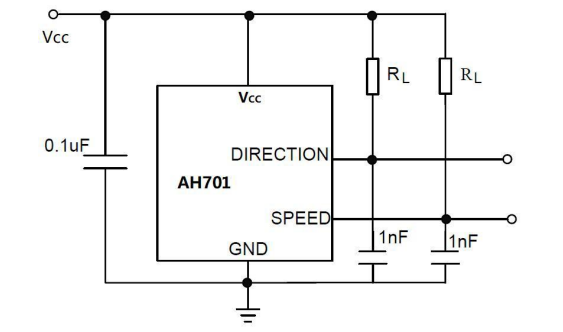

典型应用电路

中科阿尔法AH701主要性能如下：

•具有反向电压保护；

•磁性类型：双极开关；

•霍尔元件间距1.63mm；

•工作电压范围：3.8~30V；

•ESD性能可达±5KV；

•工作温度范围：从-40℃~150℃；

•灵敏度：BOP=75Gauss，BRP=-75 Gauss；

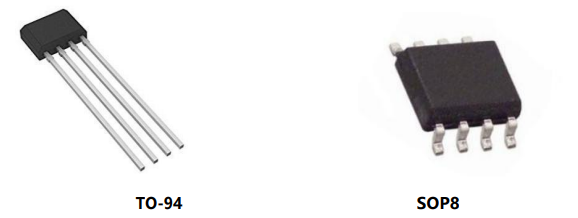

•封装：提供TO-94和SOP8两种封装形式，且符合RoHS标准；

综上所述，将中科阿尔法AH701霍尔速度方向传感器应用于卷帘门中定位精度高，重复性好，能较好地满足电动卷帘门对定位精度和稳定性的要求。
