行业案例 | 高效稳定！电路板单双张检测不能没

从原材料到加工成PCB成品的生产过程中，在自动送料环节和自动化设备上，有很多工位需要确保要进行加工的片材是单片、不能出现双片或多片的情况。

因为这些双张叠料进入加工环节之后，会严重影响下一个环节的生产秩序，否则会导致加工设备或模具的损坏、而造成严重的损失并影响生产。

本期小明就来分享一下明治传感器在电路板分类切割前物料上料的单双张检测案例~

项目难点

1、PCB物料规格种类多样，需要兼容检测所有物料
2、电路板厚度达到2-3mm

检测方案

超声波传感器MUD系列

传统的单双张检测主要以机械厚度或是通过光线透过的能量大小差异，又或是采用高精度激光测距检测被测物高度差异，来进行单双张或多张识别。而当前主流的工业设备，主要是使用超声波原理来完成单双张检测。

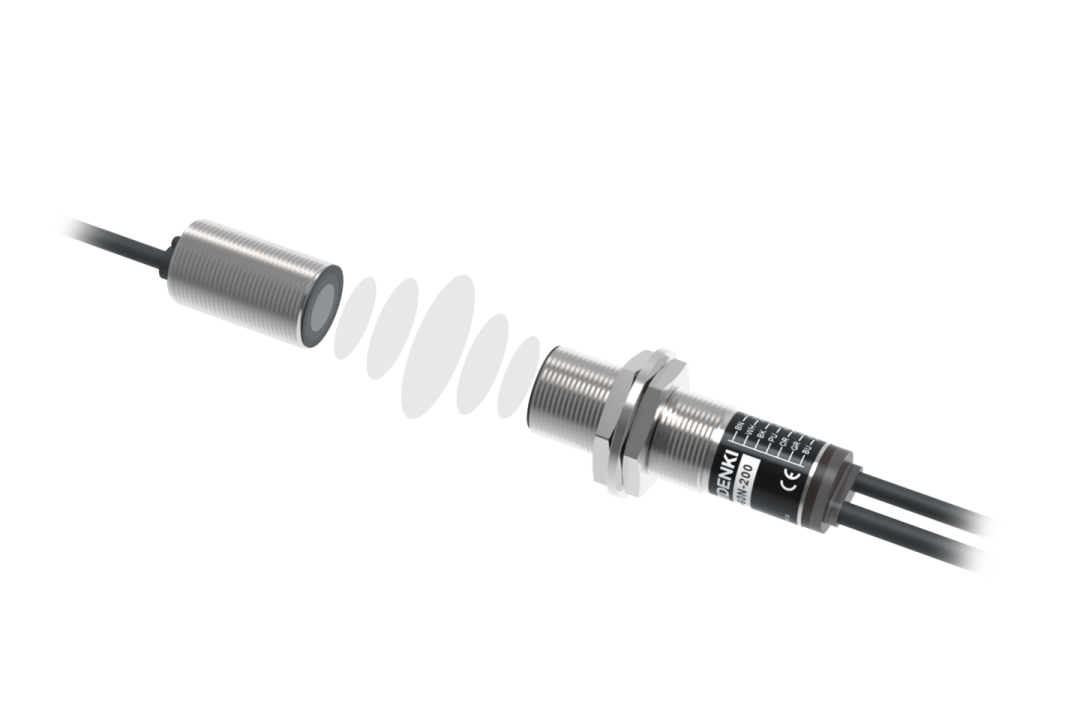

它的工作原理是利用超高频的超声波发射器从薄片下方发送超声波波束，声波使薄片振动，而这也会在薄片另一边产生一束非常小的声波，被超声波接收器接收到，当信号透过两层薄片（双张）时会变得非常弱，无法到达接收器，传感器在识别到异常时可以给设备发送异常信号，从而避免叠料进入下一步的切割中造成不必要的损失。

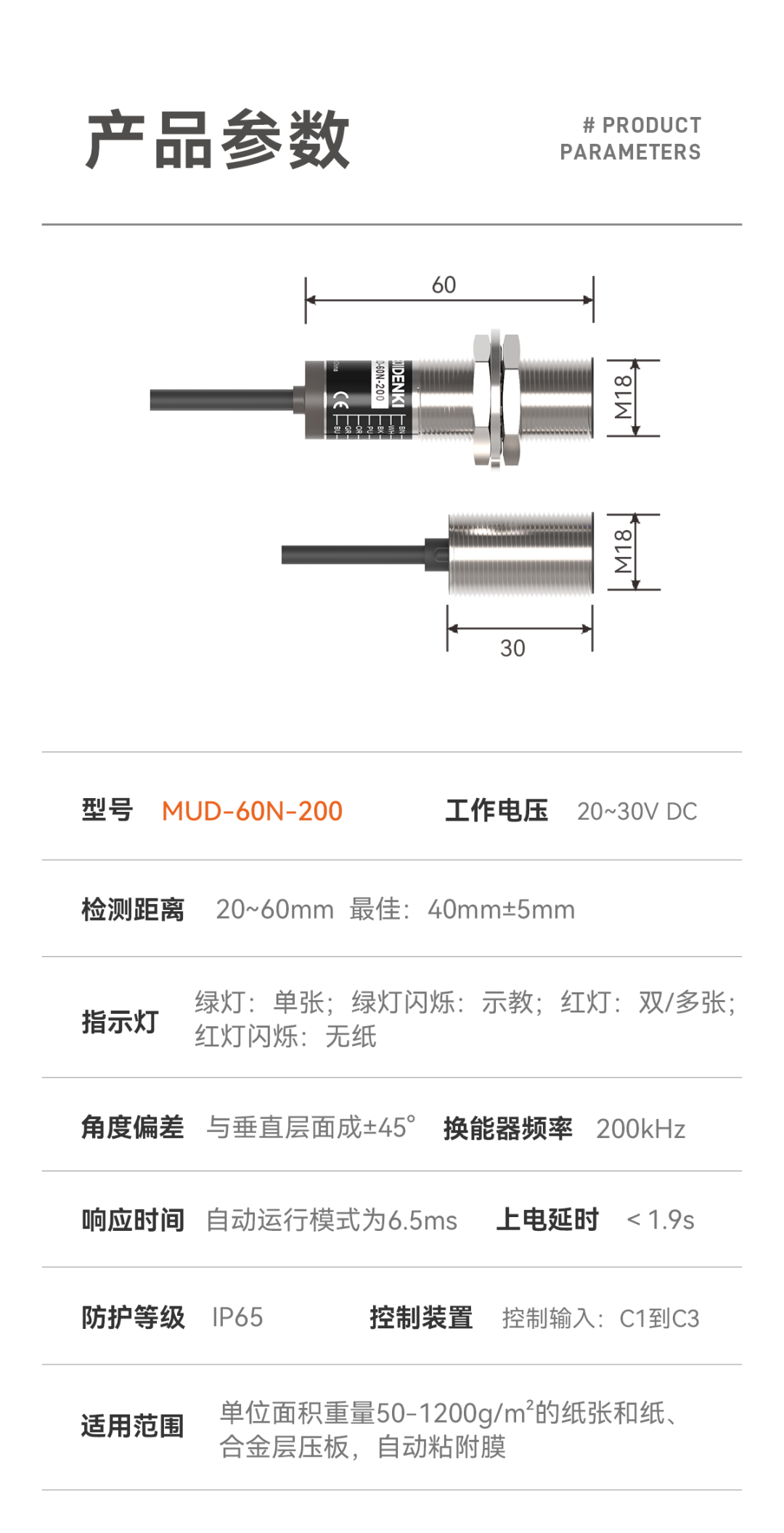

MUD系列

超声波传感器

1、采用明治MUD系列超声波传感器检测单双张，三种检测模式可调，具有学习示教功能，可以快速调试适应现场多种规格物料检测
2、检测距离最远可达60mm，即使物料厚度稍稍超过标准测试范围，通过20-30°倾斜角度安装也能达到检测要求

3、即使物料的位置有一定差异以及抖动也不会影响实际的检测效果

4、高防护等级，可适应各种恶劣环境，如高温、多尘、水雾等

超声波检测原理使得传感器不受检测物体的颜色、透明度、材质（金属、非金属）、形态（固体、液体）影响

广泛应用于区分薄片单双张

如电池极片、硅片、纸张、木板、玻璃板等
