​国芯思辰 | 双极锁存霍尔开关AH402F可替代HAL1

筋膜枪是一个高频次振动、将力和震动传送到人体筋膜的按摩器械，其内部核心部件就是电机，电机驱动轴承转起来后，通过偏心轮与连杆结合，将旋转运动转变为前后往复运动，再驱动按摩头，从而产生震动，霍尔芯片在膜筋枪中起到电机测速和检测电机是否工作的作用；国芯思辰某客户在设计一款筋膜枪产品时，需要选择一颗高灵敏度、高精确稳定的开关磁点的霍尔开关芯片。

本文推荐中科阿尔法双极锁存霍尔开关AH402F，它是一款耐高压双极霍尔开关芯片，采用高压bipolar工艺制程。该芯片内部由电压稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成。工作形式是输入磁感应强度，然后输出为数字电压信号。

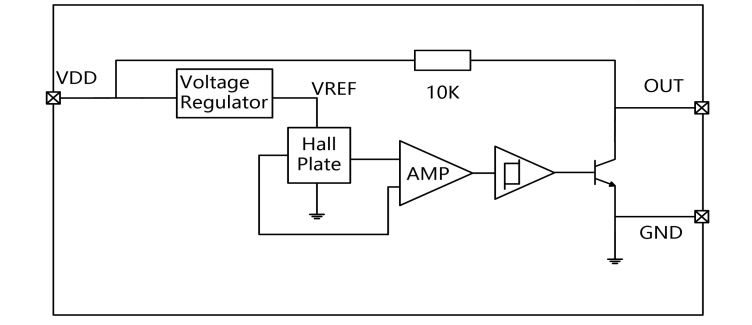

AH402F功能框图

中科阿尔法双极锁存霍尔开关AH402F特征：

1、工作电压：3.0V~60V；

2、过压保护能力：80V，ESD性能：±4 kV ；

3、集电极开路输出，电源引脚反向电压保护；

4、可驱动电流最大30mA；

5、输出内置10KΩ上拉电阻；

6、工作温度范围：-40℃~150℃；

综上所述，可以看出AH402F具有可耐高电压冲击和极强的抗噪能力，适用于各种电子消费类、汽车和工业控制等领域。AH402F提供TO92S和SOT23-3L两种封装形式，且符合RoHS标准。
