国芯思辰 | 高性能12位数模转换器SC3542A在可编程

信号处理技术中，滤波意味着去除信号中不想要的部分，例如随机噪声，或者提取信号的有用部分，例如一段频率范围内的某个分量。在电子电路中，滤波器是不可或缺的部分，其中有源滤波器更为常用，一般有源滤波器由运算放大器和RC元件组成，对元器件的参数精度要求比较高。

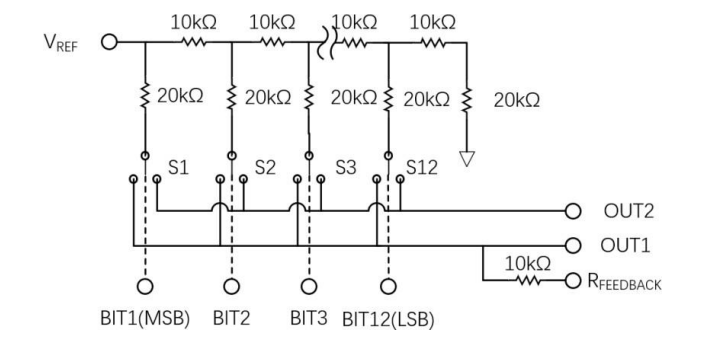

SC3542A是一款高性能的12位数模转换器(DAC)，采用先进、低噪声、薄膜 、互补金属氧化物半导体(CMOS)技术的新型芯片。适用于模拟加工、信号发生器、可编程放大器、滤波器、振荡器，还有超声波及仪器等应用范围。

芯炽SC3542A数模转换器用于可编程滤波器有以下优势：

1、SC3542A是12位线性数模转换器，具有漏电流低逻辑输入。

2、SC3542A电路设计确保了SC3542A规避了闩锁效应，因此不需要肖特基二极管来保护输出。

3、SC3542A上的数字输入是TTL/CMOS兼容的。他们有a±1uA的最大输入电流要求，因此SC3542A不需要使用驱动电路。

4、SC3542A的最大增益误差为±3LSB，增益误差温度系数典型为 2ppm/°C，最大为 5ppm/°C，规避了闩锁效应，且所有的芯片都能够保证在规定温度范围下工作 时精度为12位。

5、VDD=15V，VREF=10V，芯片工作的温度范围是-45℃至125℃，存储温度范围是-65℃至150℃。

6、SC3542A的封装为18脚DIP。
