行业知识 | 位移传感器中【线性精度】指的是什

位移是和物体的位置在运动过程中的移动有关的量，因此位移传感器又被称为线性传感器，

对于每个进行传感器选型的工程师来说，线性精度可能是大家最关心的一个参数了。而线性度指标也并不是数字信号器件的专有特性，对于模拟器件、机械器件等传统传感器件也是极为重要的指标。

*那么线性精度到底是什么？

*该如何选择线性精度合适的产品呢？

本期小明就来跟大家分享一下这个知识点~

线性精度是什么？

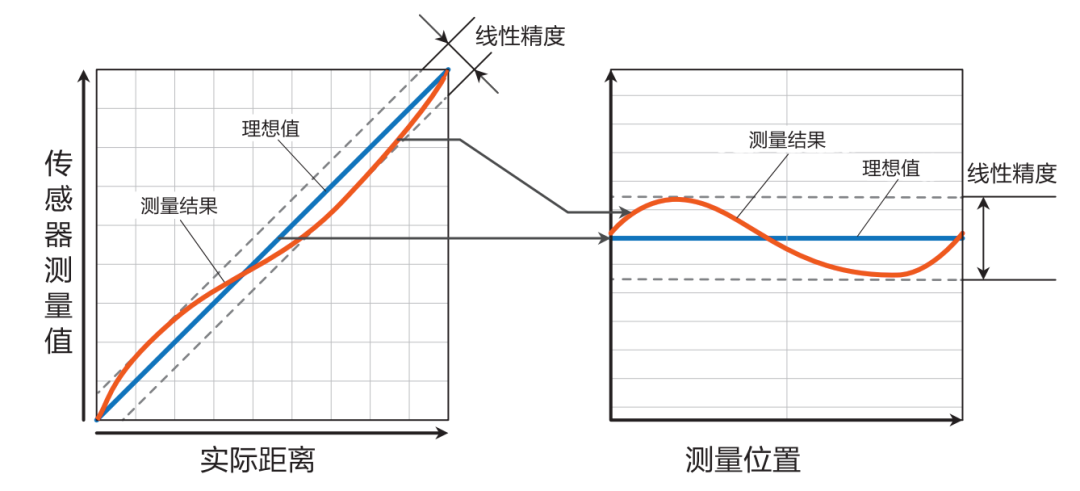

所谓线性精度，是指测量值与实际位移值(距离)的误差如下图所示，横轴为实际距离，纵轴为激光位移传感器的测量值；虚线为测量值与实际距离值相比的最大误差。

如果传感器测量没有误差的话，【实际距离】和【传感器测量值】会合并成一条直线，这就是上图的【理想值】。但是，实际情况是，传感器【测量值】会与【理想值】之间存在偏差，这就是【线性精度】。

如何计算出来？

在规定条件下， 传感器校准曲线与拟合直线间的最大偏差（ΔYmax）与满 量程输出（Y）的百分比，称为线性度（线性度又称为“非线性误差”），该值越小，表明线性特性越好。表示为公式如下：

δ=ΔYmax/ Y*100%

线性精度一般表示为【满量程的百分比】。由于满量程越长，越难保证其测量精度，因此以【满量程的百分比】来表示线性精度时更能直观的反映出传感器的性能。

常见的疑问解答

1、传感器的线性精度和精度是不是同一个概念?

不是同一个概念，线性度指的是传感器在不同检测范围内数值变化的均匀度，精度是指它的准确度。

2.在选用传感器时是考虑线性度、分辨率还是重复精度？

在实际工作中影响传感器工作状态的因素有很多，根据工作环境的要求（温度、量程、精度、线性度、分辨率）来选择合适的传感器。

3、如何选择线性精度合适的产品？

明治的位移产品众多，线性度从±0.05%F.S到±0.3%F.S，即使是同一款产品也会分为标准级、精密级和超精密级多种等级，那是不是选择线性度越高的越好呢？当然不是！通常线性度越高的产品价格也会越高，线性精度越高，相对应的量程就会越小（有所牺牲），而选择过高线性度的产品会造成不必要的浪费，所以我们应该选择适用范围内的就够了。
