激光位移传感器应用丨0.025mm厚度3C贴纸双张检测

项目背景：

手机等3C产品是我们现代生活中最常见的电子设备，在生产运输过程中，我们需要在包装盒粘贴各种标签。这一类的3C产品标签由于工作量大，一般采用全自动安装。深圳某自动贴标机生产厂家，就是专门生产用于3C产品标签粘贴的全自动贴标机。在他的生产中一个问题越来越困扰工厂的技术人员，即标签纸在传送带运送的过程中，上下两张贴纸板经常会出现重叠。一旦送料过程出现双张叠料，在贴，现在客户要求我们能够在贴纸板经过传送带时，准确检测到贴纸板是单张还是双张。

（常见3C产品标签）

项目难点：

传送带之间不存在缝隙：产线每个工艺环节都是使用一条绿色的传送带，由于贴纸厚度在1mm左右，为了防止贴纸板掉入缝隙，客户在传送带与上下加工设备的连接处都是不留缝隙，无法像常规情况在缝隙之间安装对射型超声波双张检测器传感器。

成本低：客户个人预算要求，需要采用一种低成本的解决方案。

半透明片料：由于贴纸主体为透明材质，对检测设备的精度要求相对比较高。

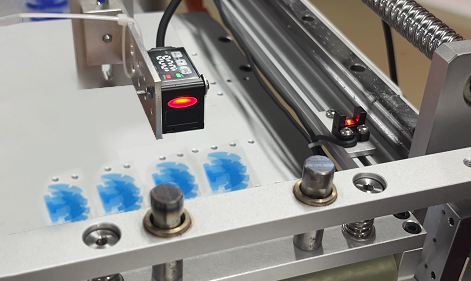

（激光位移传感器检测贴纸板双张叠料）

项目目标：识别贴纸双张或者多张并输出信号

解决方案：

（阿童木LD1-H030激光位移传感器）

由于贴纸厚度限制，我们解决方案首先需要考虑的是传感器精度，阿童木LD1-H030激光位移传感器，激光位移传感器使用支架安装在贴纸传送带正上方，当贴纸经过激光位移正下方时，激光位移传感器测量传感器与贴纸板的直线距离。单张贴纸与叠料贴纸的距离不同，所以检测的距离也不一样。

相对于其他解决方案，本款激光位移传感器具有容易设置安装工位，检测精度高，稳定性高，操作简单等优势。

阿童木激光位移传感器LD-H030
