随着工业4.0的推进，越来越多的设备都需要装上眼睛（机器视觉），对于图像传感器及图像处理器的需求也逐年在增加，安森美也推出了AP1302(ISP)+AR0234 SOC套片，AP1302可支持多种分辨率输出如：

4160*3120

3264*2448

2048*1536

1600*1200

640*480

320*240

等.....

此方案为AP1302+AR0234+Cypress CX3，输出为1920*1080P，可采用不同输出格式的AR0234传感器，支持黑白与彩色两种格式。

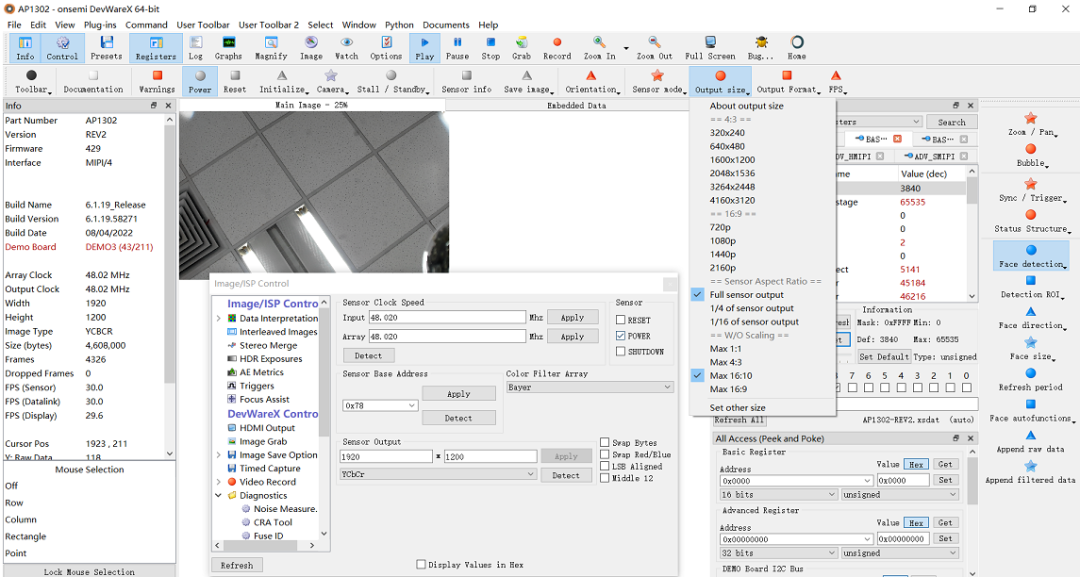

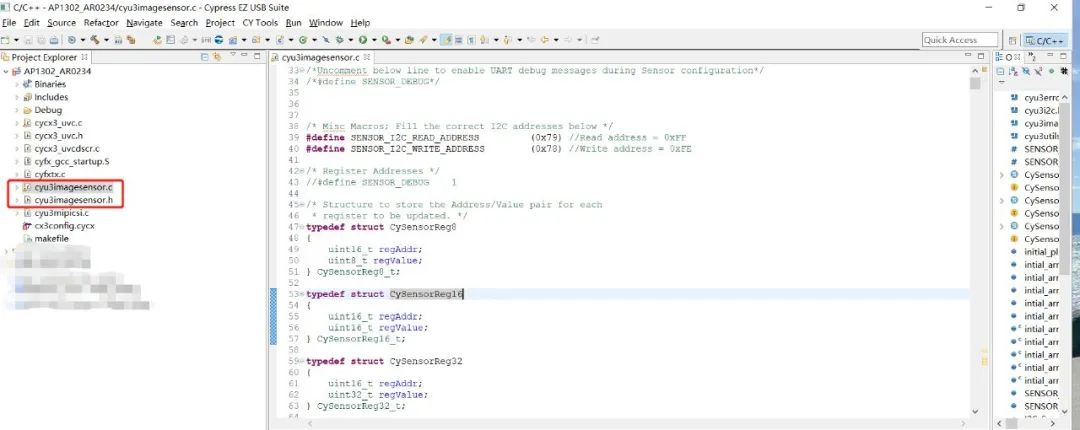

Cypress操作及编译图面：

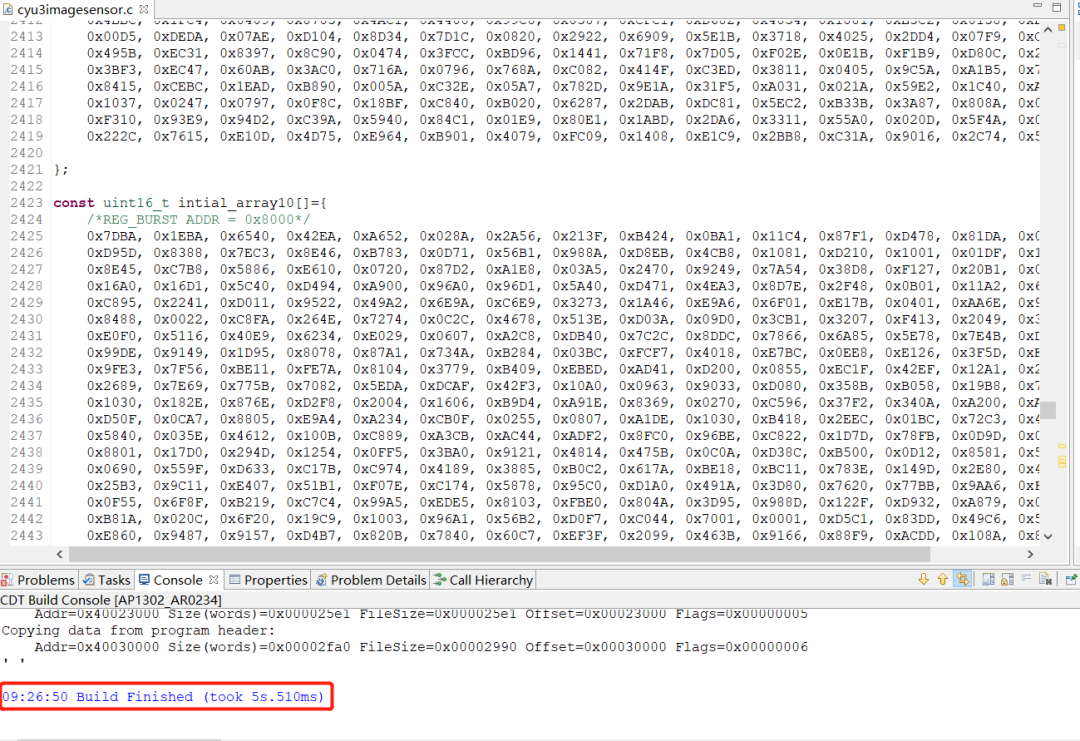

编译完成后会得到对应的烧录档

并通过工具进行烧录即可。

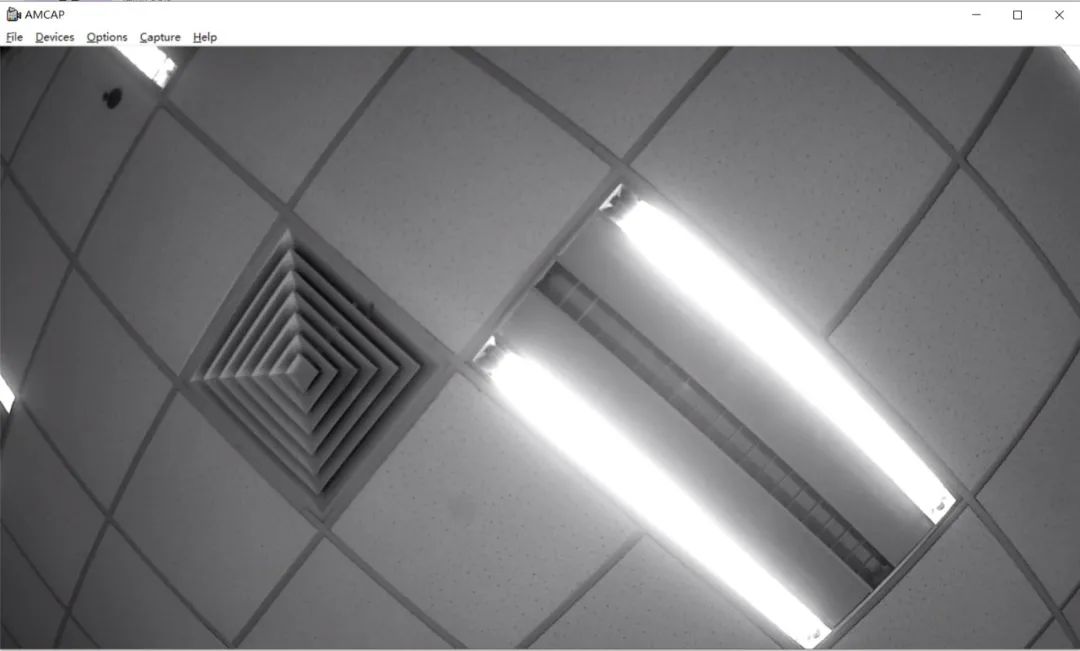

通过Capture打开影像：

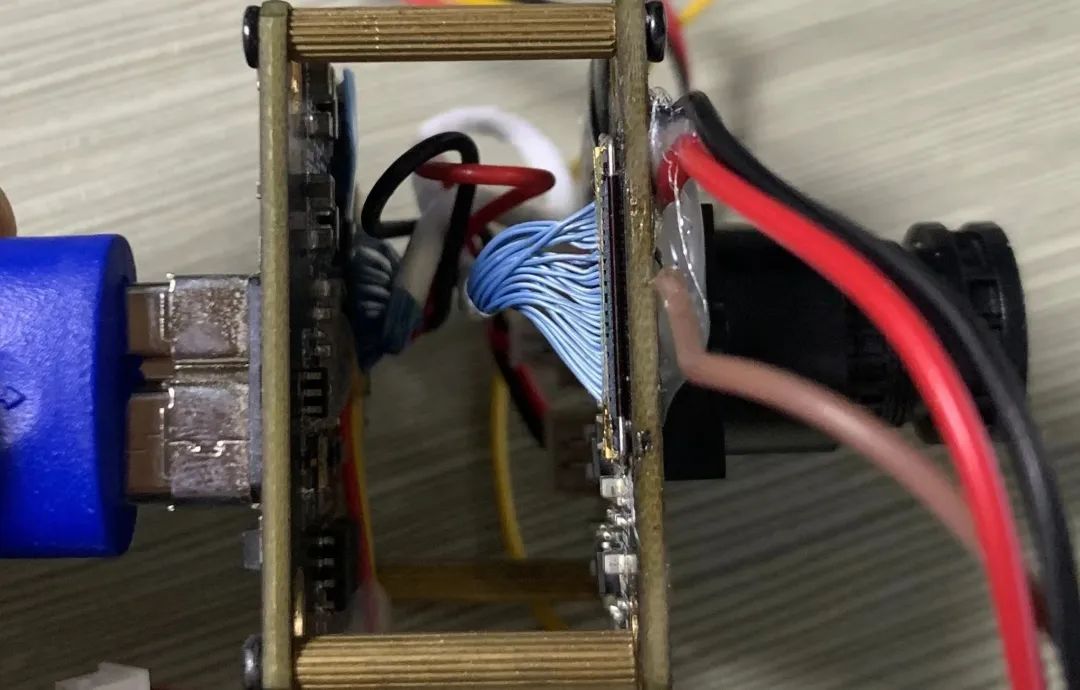

►产品实体图

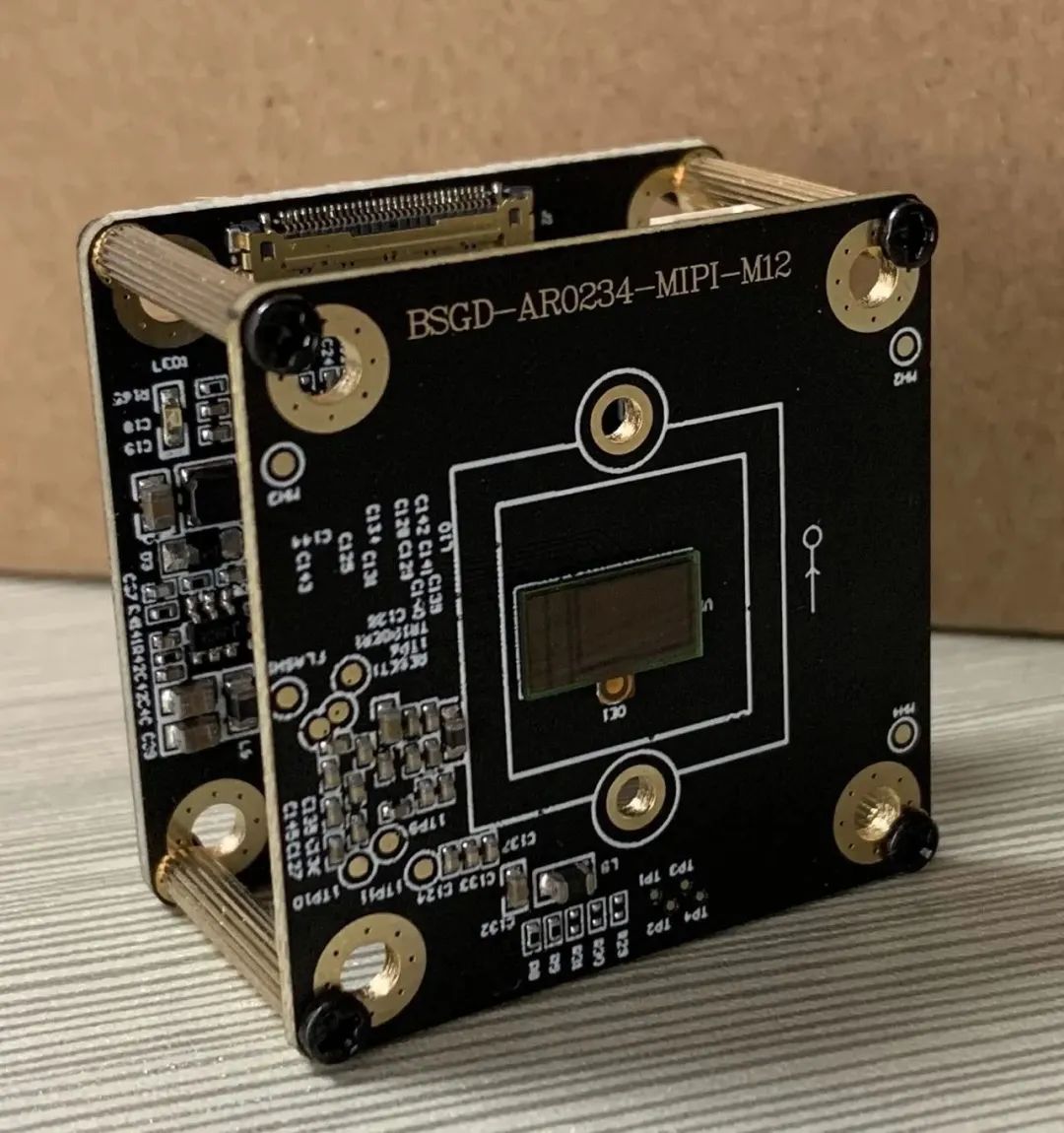

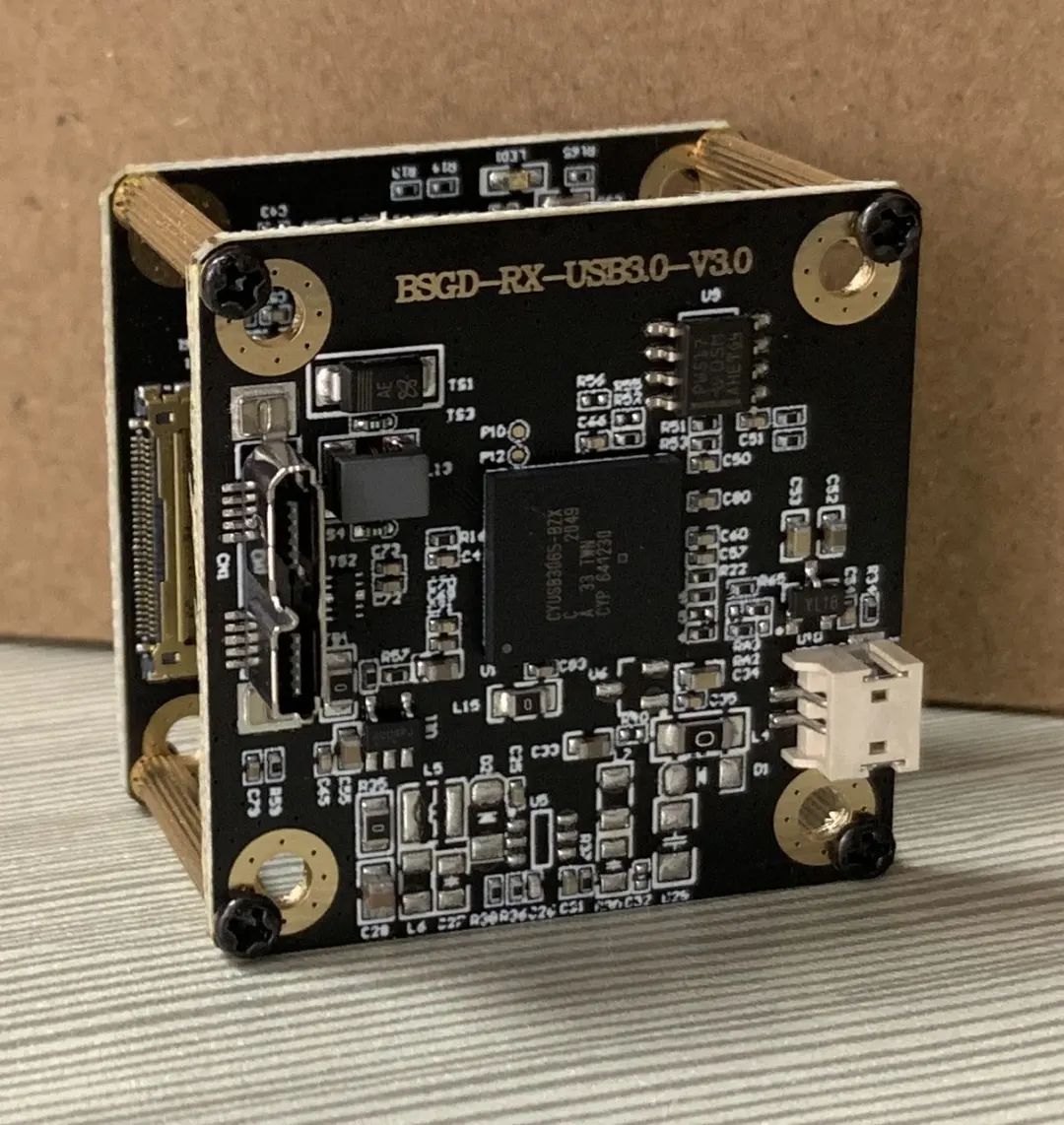

►展示板照片

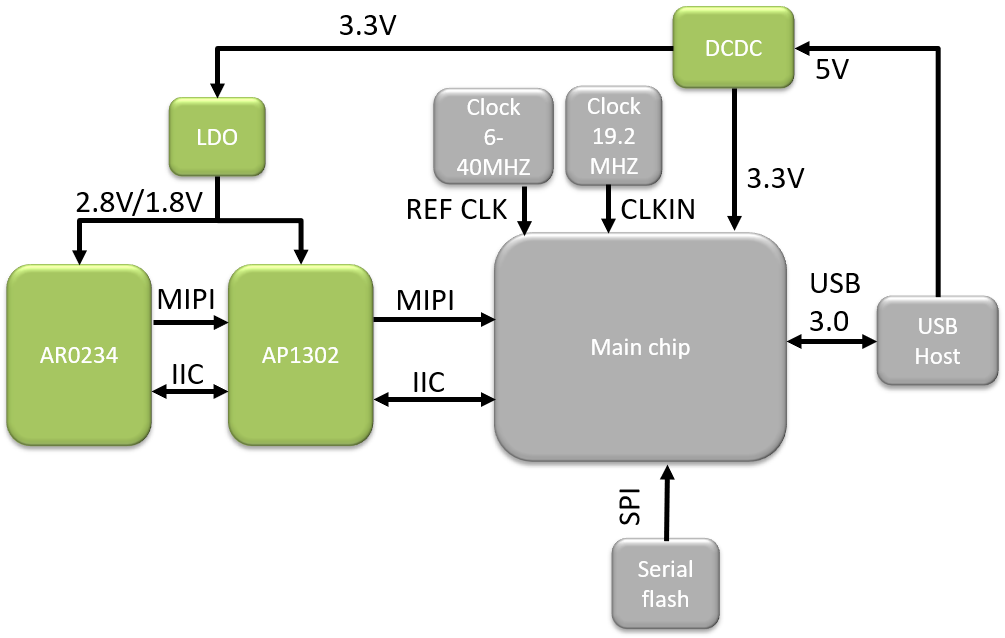

►方案方块图

►核心技术优势

AR0234:

AR0234CS是1/2.6英寸200万像素CMOS数字图像传感器,具有1920 (H) x 1200 (V)的活动−像素阵列,全新创新的全球快门像素设计，为精确和优化全分辨率120帧/秒快速捕捉移动场景。

该传感器产生清晰，低噪声图像在低光和明亮的场景。它包括自动等复杂的相机功能曝光控制，窗口，行跳过模式，列跳过模式，像素-盒和视频和单帧模式。它是可编程通过简单的两线串行接口。

AR0234CS产生非常清晰，锐利的数码照片全球领先的快门效率，以及它的捕捉能力连续视频和单帧视频都是完美的选择适用范围广泛，包括扫描和工业检查等。

AP1302:

onsemi AP1302是一款高性能、超低功耗的产品电源在线路，数字图像和视频流处理器具有先进的DSC和DVC功能，支持图像分辨率高达1300万像素(4224x3156)和帧速率高达13mp在30帧，1080p在120帧，720p240 fps。AP1302支持各种高级特性，例如：人脸检测。它支持全自动功能(AWB, AE, AF)生成DSC质量图像。

AP1302同时支持sub - LVDS (MIPI)传感器(输入)和主机(输出)接口。

AP1302接口CMOS图像传感器和执行捕获所需的所有必要操作13Mp图像，包括JPEG压缩，捕获1080p视频流预览。

AP1302优化支持操作AR1335和其他带有MIPI接口的onsemi传感器。

AP1302旨在支持onsemi的创新和具有Clarity+像素技术的先进传感器提高低光灵敏度和性能摄像系统。

AP1302也被设计来支持onsemi提供视频交错HDR (iHDR)的传感器能力(即. AR1335),允许捕获高动态以录像速度拍摄场景。

片上RISC处理器和ROM允许这种情况发生操作时需要极少的外部控制。所有先进的片上存储器支持特性，而不支持需要任何外部全帧或部分帧缓冲区。

►方案规格

这个方案是一款200万像素全局快门单色USB 3.1 相机。

这款工业USB相机基于onsemi的1/2.6”AR0234图像传感器。

这款彩色USB相机可以捕获高帧率图像，没有任何运动模糊并有助于产生惊人的图像质量，即使在近红外(NIR)区域，也有onsemi的优越的红外性能进行支持。

让客户可以根据自己的要求选择和使用镜头。

它是一个即插即用的相机(兼容UVC)，适用于Windows和Linux。

技术特点：

可支持多模组同步。

可支持GPIO操作及控制。

可支持不同分辨输出。
