微型光电传感器应用极广，在我们的生活和工作中无处不在，比如燃气表、家用电气、办公设备、分析设备等等。随着设备自动化程度越来越高，对高品质的电子部件需求也越来越大。

今天小欧要向大家介绍

欧姆龙微型光电传感器

在分析设备中的三种应用

应用

一

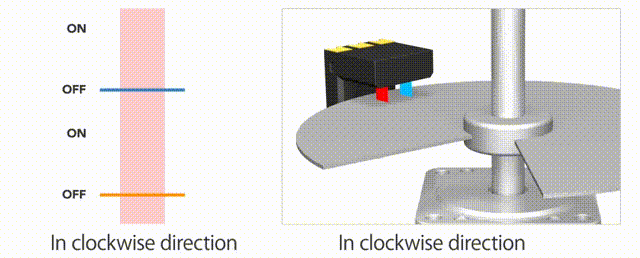

检测轨迹球转速/方向

常见应用

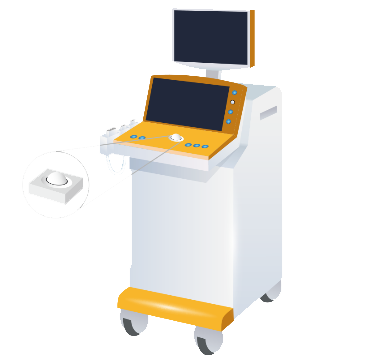

带轨迹球的分析设备，如B超机

需求

①

通过设备结构的简化，削减元件数量、组装工时

②

通过表面封装实现焊接质量的稳定化

欧姆龙解决方案

●

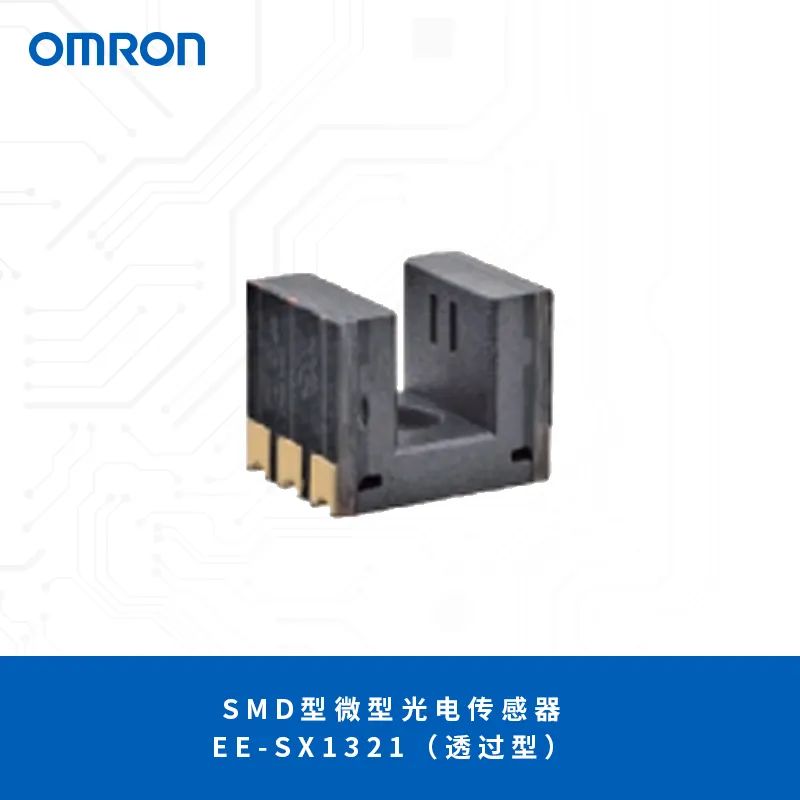

将使用的2个/轴微型光电传感器更换为2ch型传感器，帮助客户削减元件数量、组装工时

●

缩短并固定2ch（光轴）之间的间距后，即可获得稳定的信号、有效实现轨迹球处的小型化

●

槽宽：2mm

●

采用电路板表面封装，显著提高焊接质量稳定性

应用

二

检测和定位工件的原点

以控制分析样品传送装置的旋转/直线运动

常见应用

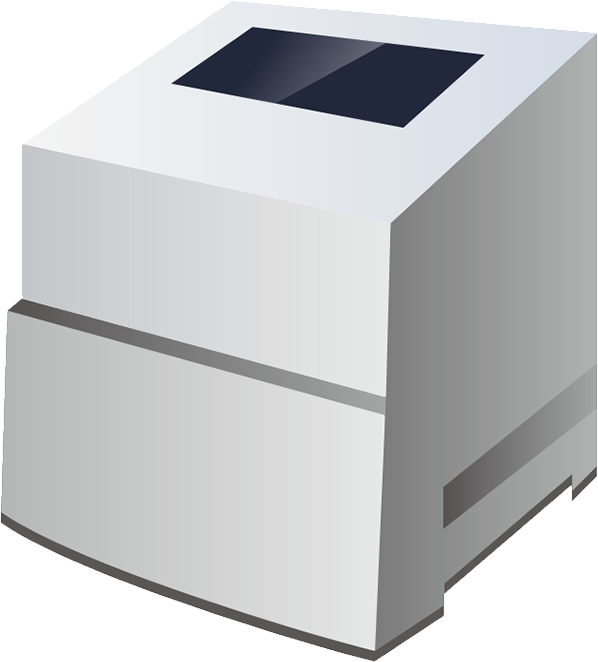

大型全自动免疫/生化分析流水线

如核酸检测设备

需求

①

小型、但允许检测物体晃动的宽幅槽型传感器

②

通过设备结构的简化削减元件数量、组装工时

③

通过表面封装实现焊接质量的稳定化

欧姆龙解决方案

●

虽然体积小，但仍然拥有5mm槽宽（机箱宽：9mm），可允许检测物体出现一定程度的晃动

●

采用光电/IC输出方式，因而具有固定阈值，易于电路设计。与光电晶体管输出相比，后段电路的电子元件较少，可削减元件数量

●

槽宽：5mm

●

表面封装可实现焊接质量的稳定化

应用

三

检测和定位工件的原点

以控制分析样品传送装置

常见应用

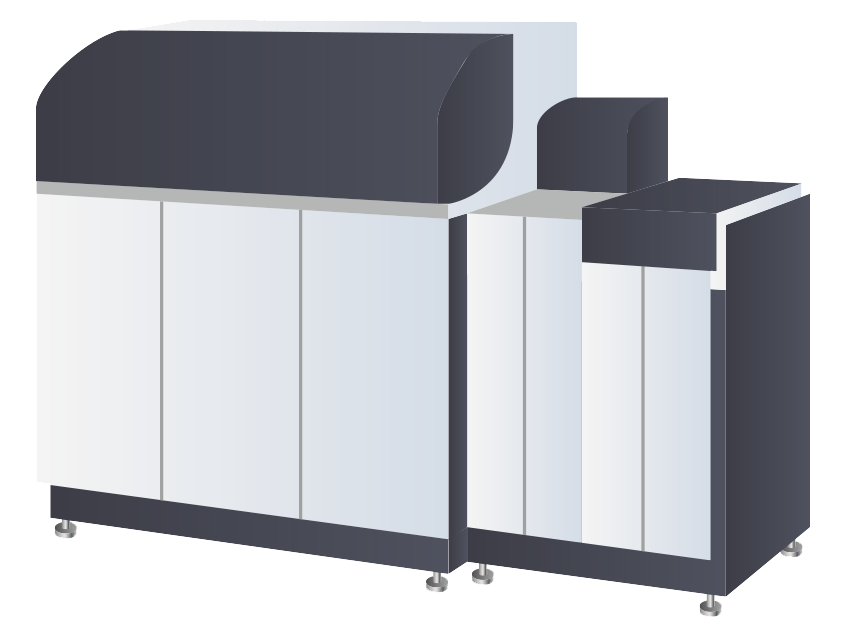

全自动生化分析仪

需求

①

需要可安装于3轴上的槽型传感器，以便用于控制各种机械机构

②

不会因机械机构的动作、停止时的碰撞而致接口脱落的传感器

欧姆龙解决方案

●

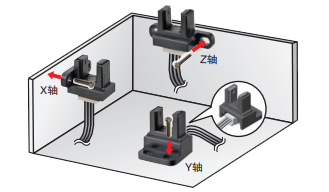

拥有可安装于X、Y、Z轴各方向的产品阵容，同时也备有5V和12V两种不同电源电压

●

采用附带锁定功能的接口，可用于会发生振动、碰撞的装置

●

不但小型，且可使用作为标准元件的M3螺钉进行固定

●

部分型号搭载齐纳二极管，抗噪性有所提高(仅EE-SX3162/4162-P1-Z)
