矽力杰全新数字温度传感器

- 第78期 -

温度的变化影响着环境，家居产品，工业设备，汽车，服务器等诸多行业。越来越多的智能产品都与温度息息相关，并对温度参数的监测和控制提出了极高要求。数字温度传感器具有微型化，低功耗，高性能，抗干扰能力强，易配微处理器等优点，可直接将温度转化成数字信号处理器处理，广泛适用于医疗电子、移动通信、办公自动化、汽车电子、智能楼宇等领域。

矽力杰低功耗数字温度传感器SQ52910支持-40°C ~ +125°C工作温度范围，出色的性能，小尺寸使其非常适合在各种通信、计算机、消费类、环境、工业和仪器仪表应用中进行扩展温度测量。

01

矽力杰数字温度传感器方案

SQ52910非常适合作为高精度NTC/PTC热敏电阻的替代品，无需校准或外部组件信号调理，测量精度可达±0.5°C。且设备的温度传感是高度线性化产品，无需复杂计算或查表即可得知温度。片上集成的12位ADC提供低至0.0625°C的分辨率。

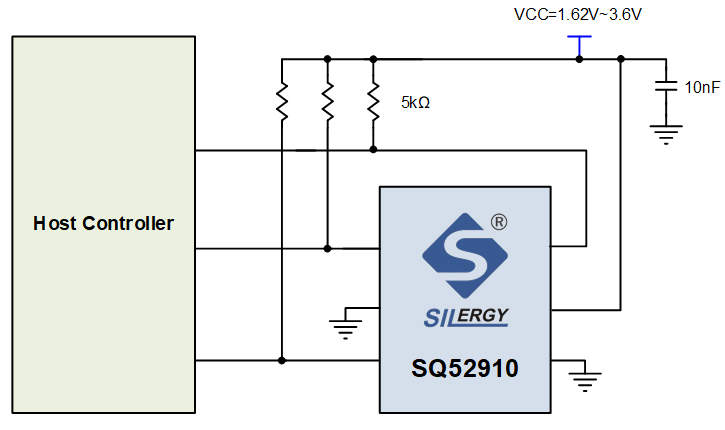

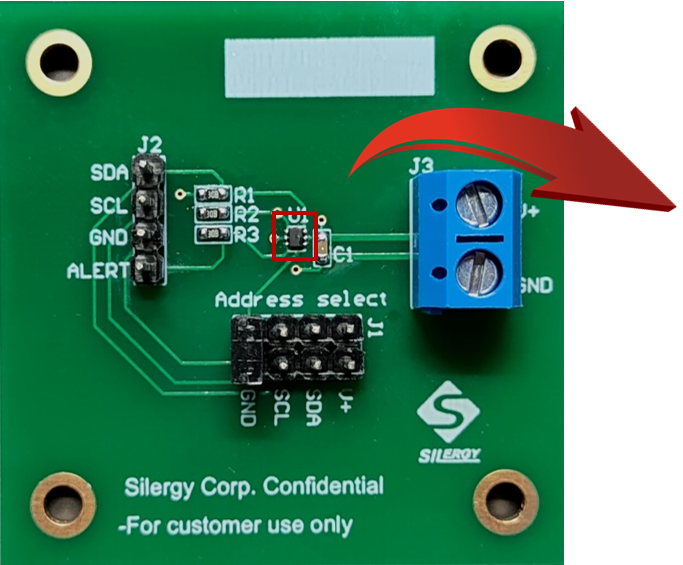

SQ52910能够兼容SMBus和I2C接口，有一个地址引脚，可与SDA和SCL配合产生4个不同地址，让同一个SMBus总线最多连接4个SQ52910传感器，同时具有SMBus警报功能。

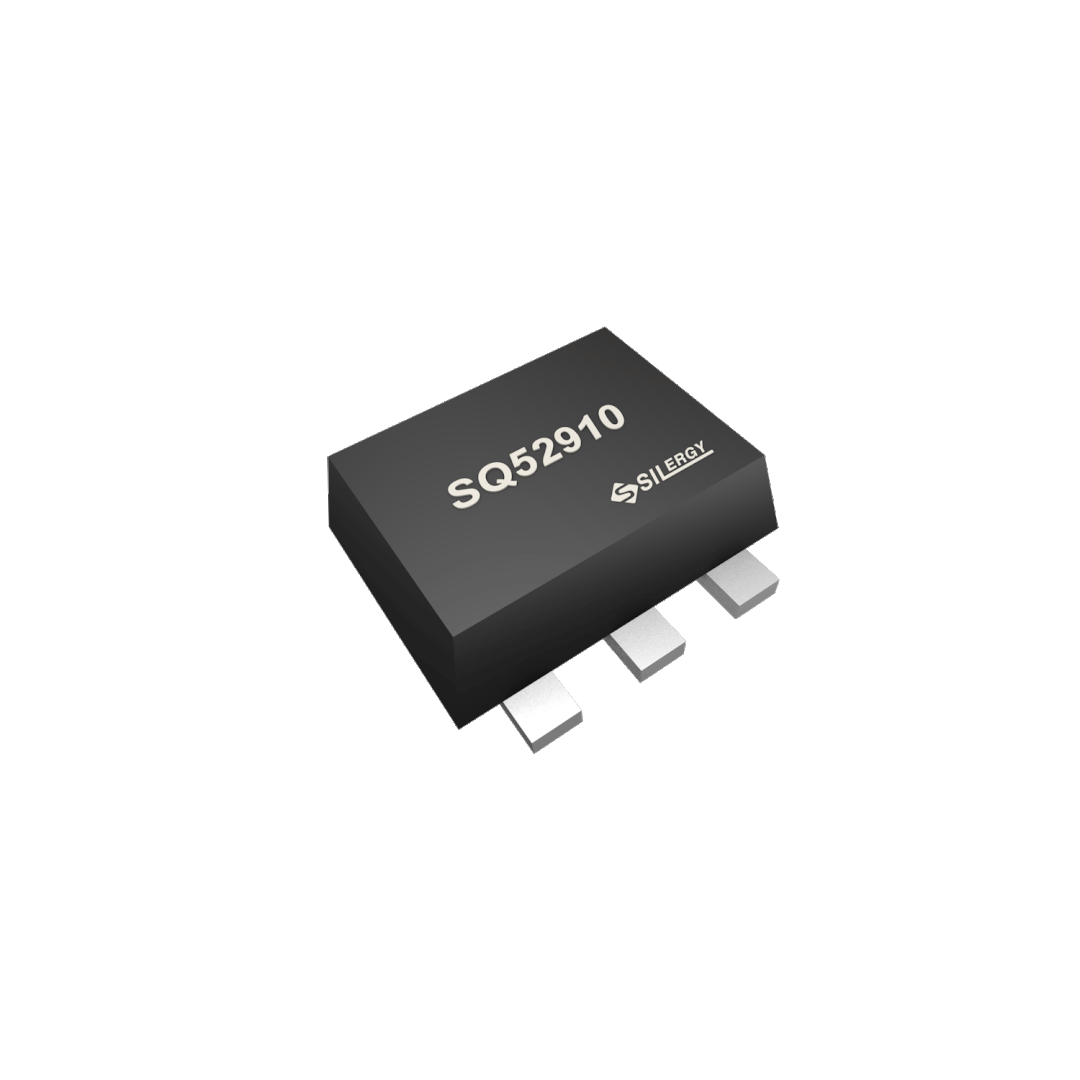

SQ52910可在1.62~3.6V电源电压范围内工作，在整个工作范围内最大静态电流为10µA。SQ52910采用超小型SOT563封装，封装尺寸仅为1.6×1.6mm，相较于常用的SOT-23封装，功率密度提升68%。

SQ52910

低功耗数字温度传感器

◆ 精度无需校准:

♢ 0.5℃(典型值)@-40~125°C

♢ 1℃(最大值)@-40~125°C

◆ 超低静态电流:

♢ 6μA工作电流（典型值）

♢ 0.5μA待机电流（典型值）

◆ 工作电压: 1.62~3.6V

◆ 分辨率: 12位

◆ 数字输出: 兼容SMBus和I2C接口

◆ 紧凑型封装:SOT563(1.6×1.6mm)

02

功能模块

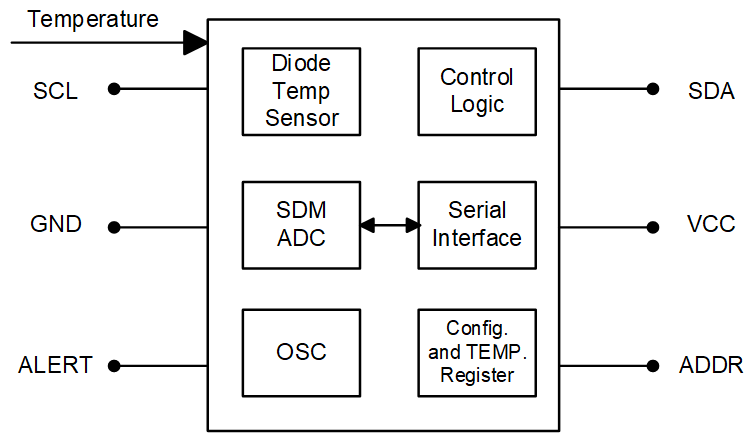

如图为SQ52910内部系统框图，其中ALERT用于温度阈值时报警，ADDR用于地址选择。

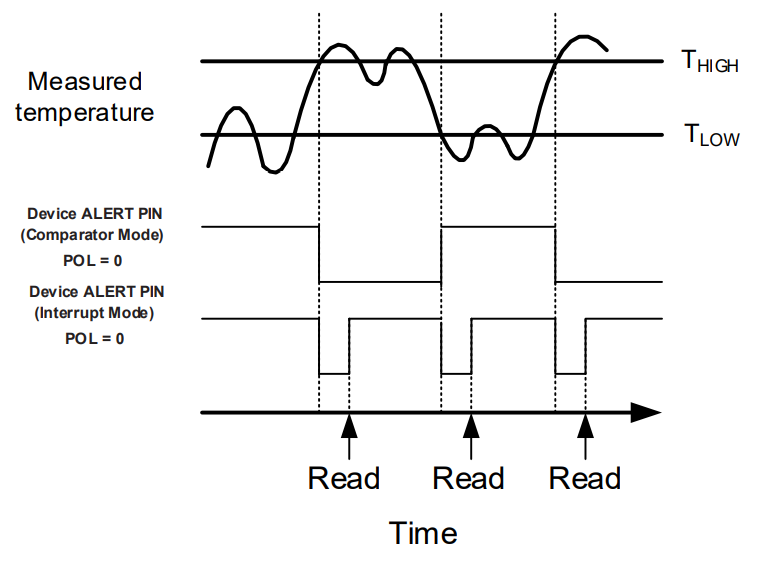

ALERT引脚的状态会跟随温度值与上下阈值寄存器的关系发生变化，以POL=0时为例：

在比较模式下，温度值高于上限时，ALERT会触发变为低；当温度低于下限寄存器时，ALERT会重设为高。此应用场景用于保证测试温度低于高温阈值，即高温报警功能场景。

当处于中断模式时，温度值高于上限触发高温报警或低于下限触发低温报警时，ALERT会触发变为低， 读取任意寄存器可将ALERT重设为高。该模式多用于保证测试温度处于某温度范围之间，即温度范围监控报警应用。

03

产品特性

01

温度精度

如图为SQ52910的温度精度曲线，其中蓝色为测试大量芯片后的温度误差的平均值，绿色线为均值加3倍的标准差(σ)，红色线为均值减3倍的标准差(σ)，在-40~125°C内可以保证max＜1°C的精度要求，具有良好的温度性能。

02

低功耗工作模式

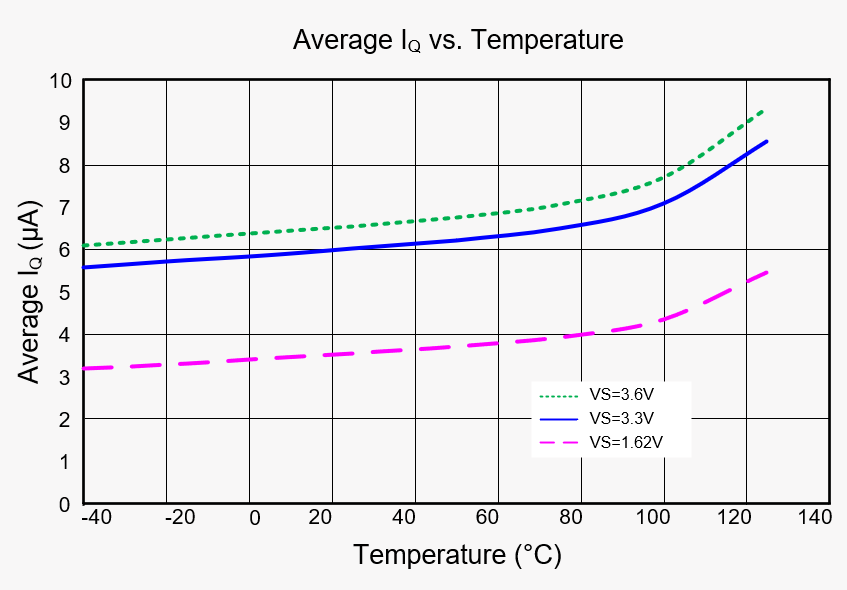

上图为SQ52910在-40~125°C范围内平均静态电流随温度的变化关系。可知在全温范围内，SQ52910都能保证极低的功耗。

矽力杰致力于为您提供全球最优的模拟芯片解决方案，其他方案敬请继续关注。
