行业知识 | 被测物材质、尺寸、厚度对接近传感

接近传感器是指代替限位开关等接触式检测方式，以无需接触检测对象进行检测为目的的传感器的总称，把检测对象的移动信息和存在信息转换为电气信号，具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。在自动控制系统中可作为限位、计数、定位控制和自动保护等。

在接近传感器的选型中，工程师需要考虑根据检测距离要求选择合适量程的传感器，而这里，需要注意不同材质、不同尺寸、不同厚度被测物对于传感器检测距离的影响，本期内容小明就来分享一下这些知识点~

PART01 被测物的材质

①电感衰减系数

电感式接近传感器的核心是振荡器和放大器，用于检测金属材质的物体。

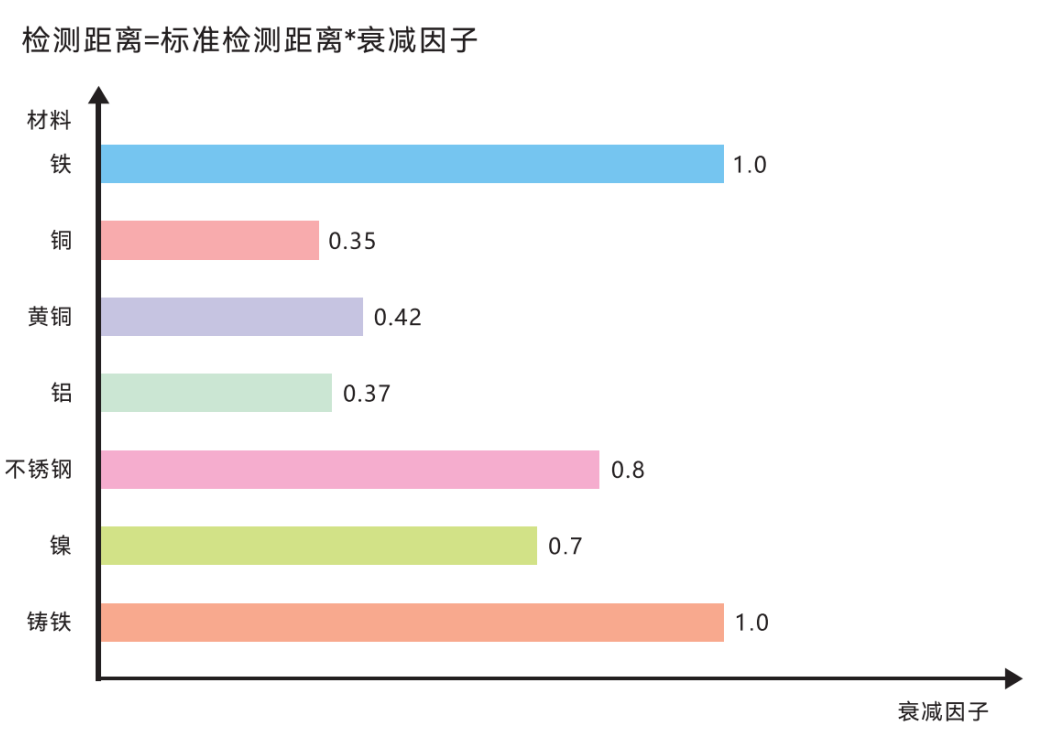

一般传感器上标准检测物体是铁，不同的金属的衰减因子有所差异，比如不锈钢、铝合金、铝、铜等等都会有不同的衰减程度。

具体规律如下：

②电容相对介电常数

因电容式接近传感器的工作的特性，它不仅能检测金属，而且也能对非金属物质如塑料、玻璃、水、油等物质进行相应的检测。

在检测非金属物体时，相应的检测距离因受检测体的导电率、介电常数、体积吸水率等参数影响、相应的检测距离有所不同；特别是不同介电常数的被检测物感应距离和感应灵敏度不同，材料的介电常数越大，可获得的感应距离就越大。

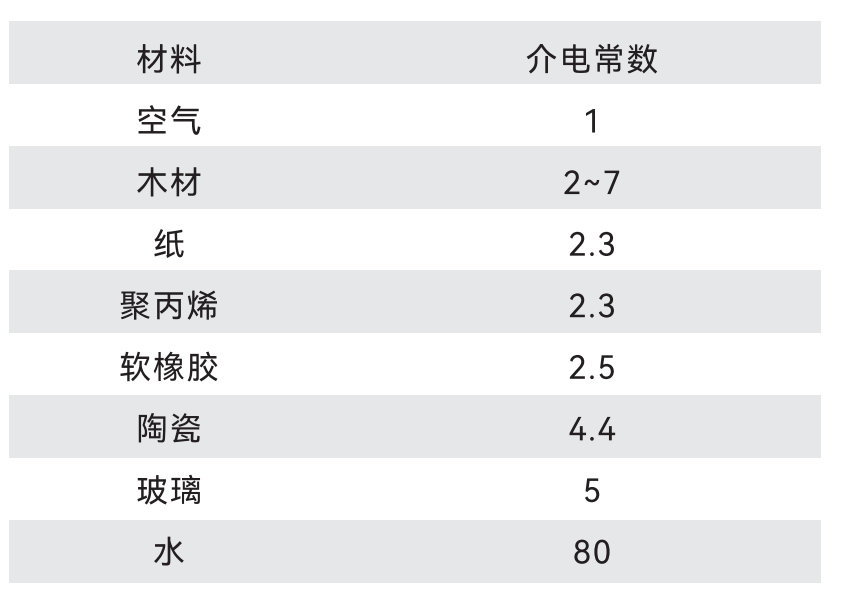

常用材料介电常数如下：

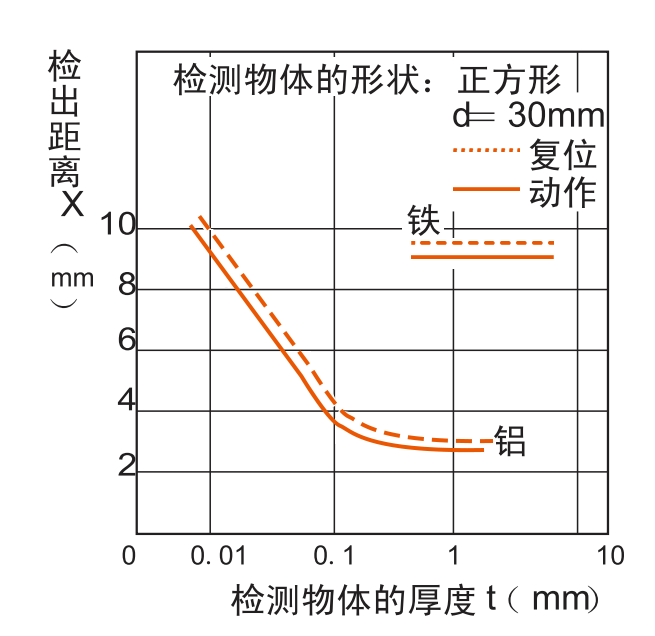

PART02 被测物的厚度

磁性金属(铁、镍等)的厚度请大于1mm。

厚度小于0.01mm的箔，可以得到与磁性体同等的检测距离。此外，对蒸膜等极薄材料及无导电性物体也无法检测。

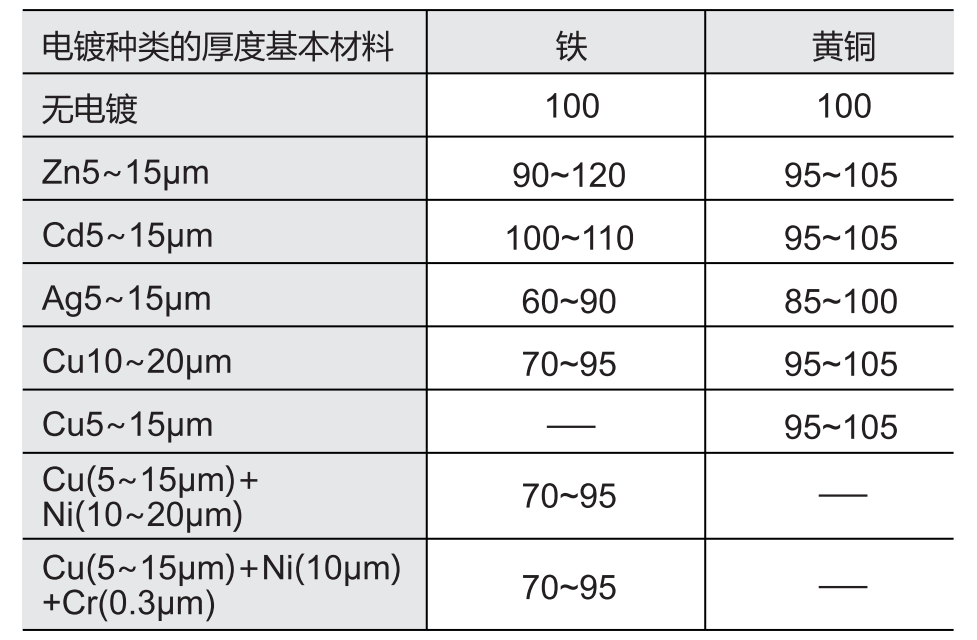

电镀的影响当检测物体经历了电镀后，检测距离会发生变化。(参见下表)

电镀的影响

（参考值：相对于无电镀的检测距离%）

PART03 被测物的大小

一般来说，当被检测物的大小小于标准检测物体时，检测距离会变小。

请按以下【检测物体的大小与检测距离图表】，进行大于标准检测物体的设计。

当被检测物的大小小于标准检测物体时，请在设定距离上留有充分的余度。
