小型光电流量传感器的结构解析+工作原理

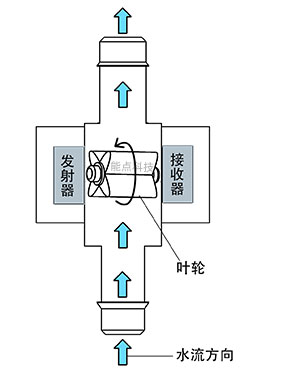

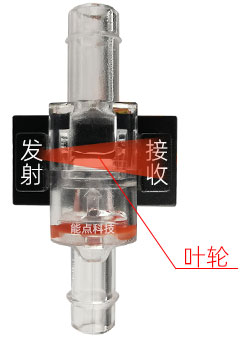

光电流量传感器内部主要元件由发光二极管和光敏接收器（以下简称发射管、接收管）、叶轮组成。

其工作原理是水流经过流量传感器内部时，带动叶轮转动，利用叶轮切割光通路产生的脉冲信号，通过计算转轮的转动次数，来测量水流量的多少。

光电流量传感器输出的时脉冲信号，应用于咖啡机、净水器等设备是，是根据流量传感器输出的脉冲信号，判断出对应的水量，由此实现流量控制。如以能点的某个光电流量计为参考，以下是线性表，从线性表可以看出，1个脉冲约等于0.053毫升流量毫升（用流量除以脉冲），而1600毫升对应输出的脉冲为30000，若要设定饮水机每次出水量1600毫升时，则可以设定软件可以设定接收到流量传感器输出的30000脉冲信号时，控制水泵停止抽水。

光电流量传感器的特点是，除了壳体和叶轮接触液体外，其余部分不接触液体，因此壳体和叶轮材质达到食品级时，则可以应用于净水器、饮料机、咖啡机等设备上。且对比与霍尔流量传感器，内部不含磁铁，纯光学感应，对水质保护更好。
