RS485智能温振传感器在电厂皮带运输机上的应用

背景

皮带运输机是矿产开采、电厂、码头港口最常见的设备。日常维保主要是对电机、联轴器、减速机、滚筒、皮带、机架、托辊等部件进行点巡检。受到人员素质、技术水平和设备环境等因素影响，设备预防性检修工作效果不佳，隐患很难及时发现，常导致非计划停机事故，造成重大经济损失。

针对客户的痛点及皮带机的特点，捷杰传感为深圳某电厂设计了一整套皮带输送机在线监测系统。通过在设备上安装VBL11智能温振一体传感器，实时对设备的温度、三轴向振动进行监测，同时可以在办公室远程对振动较大的设备进行振动波形、振动频谱、趋势和轴承包络分析。帮助客户完成了设备运行健康状态在线监测和周期性保养计划，实现了预防性维护保养和设备大数据的积累。

监测系统架构

VBL11智能温振一体传感器采集设备的振动数据（加速度、速度、位移）和温度数据，以Modbus RTU协议将数据传输至就地柜数据采集器，采集器数据处理后，可以现场显示，并通过4G（也可5G）网络将数据传输至远程服务器。网络架构如下：

监测系统架构

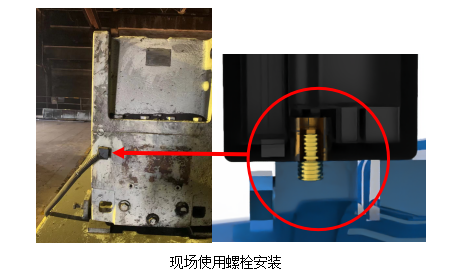

VBL11智能温振一体传感器提供可以水平，竖直两种安装模式，支持磁吸、螺栓连接和胶粘等多种安装方式。

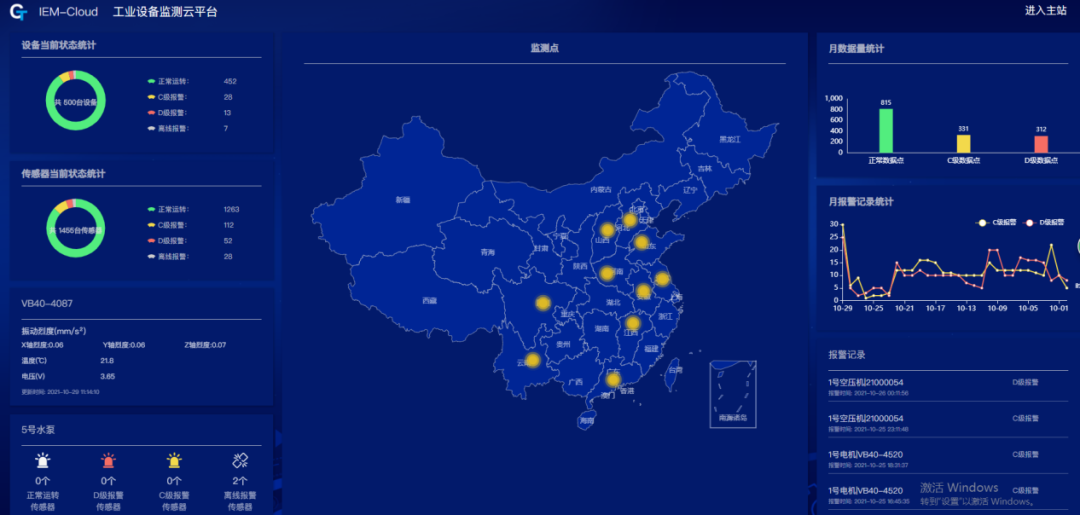

故障诊断平台

捷杰传感依托自身优势，打造了利用工业互联网、数字孪生、智能MEMS传感、振动故障诊断、数据建模、云计算等先进技术手段，改变现有的“被动式”设备检修模式，实现了“主动式”设备状态监测平台化、数字化和智能化。

特点：

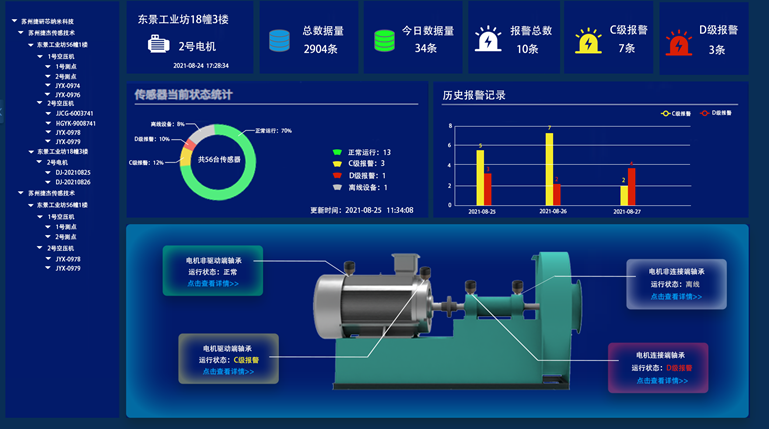

1、实时运行监视——实现了对电厂各种电机、齿轮箱设备的运行状态的实时监控，并提供数据保存和回放功能，设备管理人员可以通过数据回放追溯某一时段的设备实际状态。

2、多种报警方式——内置ISO振动标准、峭度报警、波峰因数报警、客户自定义报警等多种方式。

3、多维度特征值分析——包括频率、加速度峰值、速度有效值(振动烈度)、位移峰峰值、歪度、歪度指标、峭度、波峰因数、方差、温度、倾角、位移等。

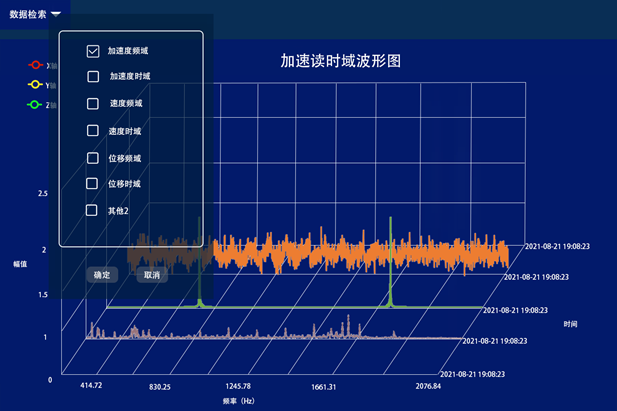

4、多种故障分析图形——故障诊断软件具备波形图、频谱图、瀑布图、散点图、趋势分析图、三维频谱。

5、轴承包络解调技术——一般振动速度值检测技术无法对轴承进行早期预警分析，捷杰包络解调技术可有效捕捉轴承损坏的初期信号，将采集到信号通过调理、滤波后将轴承损坏高频信号显示出来。

6、轴承数据库——软件包含3万多条轴承数据库，软件可以自动计算轴承内圈、外圈、滚珠、保持架的失效频率。

7、设备资产管理——提供故障检修、计划维修等维修保养模式，实现对设备全生命周期管理。

8、多层级用户管理——对用户进行分层级管理，每个层级设置相应管理员，管理员可实现本层级相应管理模块的调整及下一层级的管理员设定功能。

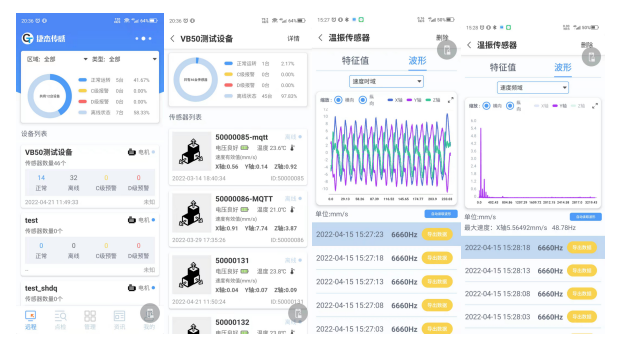

9、APP移动应用——在Android移动设备上进行操作、显示。实现业务消息推送、常用功能操作、重要数据查询等功能。
