霍尔速度方向传感器AH710在管状电机智能感应器风

传统的管状电机或门窗帘控制器大多采用简单的无线遥控器控制，通过用户手动按键方式实现门窗帘升降功能。另外有些采用了感应器实现自动控制，但是感应器功耗较高，需用市电供电。

本方案通过采用中科阿尔法的低功耗霍尔开关传感器AH710(替代霍尼韦尔SS526DT)，帮助实现管状电机根据传感器变量实现自动控制，同时降低智能感应器功耗，实现电池供电并延长电池使用寿命。在风速的检测方面，使用中科阿尔法AH710，实时监测风速并通过无线传输方式，把风速数据传送给控制器，让控制器自动控制门窗帘的开、关、升降等，实现更智能、更优越的用户体验。

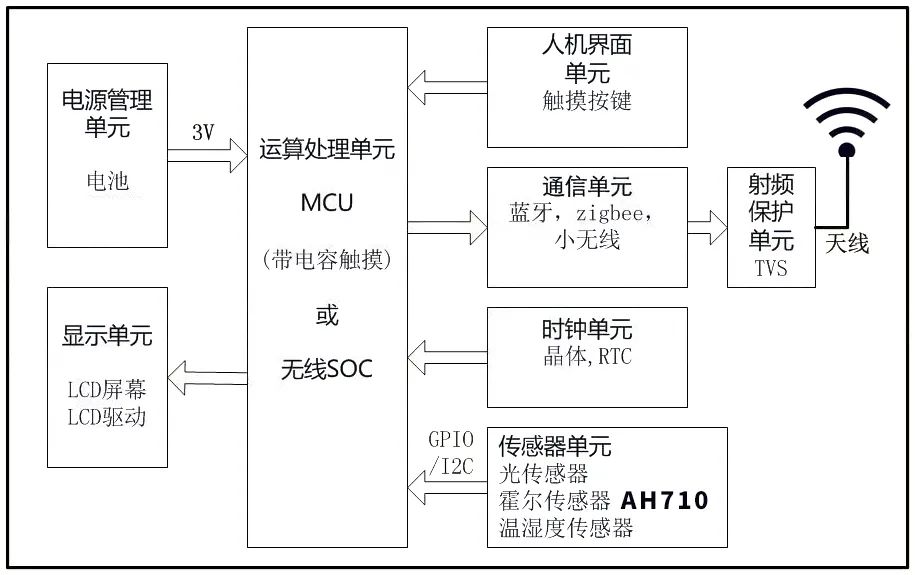

管状电机低功耗智能感应器框图

AH710是一款内置2个霍尔效应元件的速度方向传感器系列。每个元件提供一个独立的数字信号输出。该芯片内部包括两个相距1.63毫米的霍尔传感元件，包括霍尔电压发生器、电源电压为3.8至30V的电压调节器、温度补偿电路、小信号放大器、动态偏移消除系统霍尔传感器、施密特触发器和开漏输出。

AH710的ESD性能可达±5KV，工作电流8mA，典型输出漏电流为0.1uA(B。这样可以使得智能感应器获得超低的功耗水平，采用电池供电并延长电池使用时间；同时AH710霍尔传感器具有出色的灵敏度(BOP=40Gauss，BRP=-40Gauss)，使得智能感应器使用的磁体尺寸减少50%-80%，这样也可以实现智能感应器更加小型化设计。

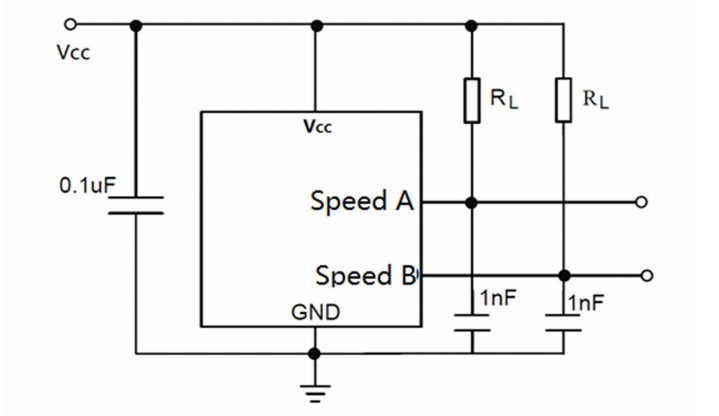

AH710应用电路
AH710可直接连接到感应器的MCU的外部中断输入口，或者具有脉冲计数功能的引脚上，实现风速的测量。同时提供多种封装可供选择，表面贴装SOP8以及常见的3脚插件封装TO-92。AH710是一种高灵敏度、温度稳定的磁敏器件，适合用于汽车应用和工业环境中基于环形磁场的速度和方向系统总体来说，AH710是一款行业领先的速度方向传感器，非常适合替代霍尼韦尔(Honeywell)SS526DT应用在电池供电的管状电机、门窗帘智能感应器中。
