非接触红外水位传感器的结构设计、原理、常见

工作原理：

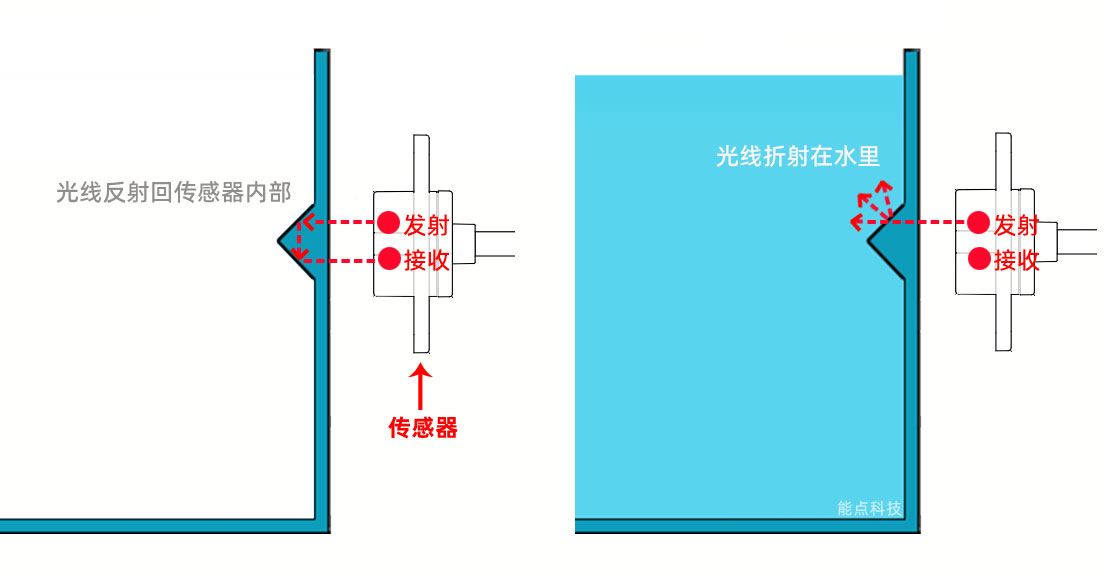

传感器发射出红外光，利用光在空气（等同于无水状态）、液体（有水状态)中的不同折射情况，（下图中那个小三角锥形就是用来反射光的），判断传感器位置是否有水。传感器根据有水、无水给出2个不同信号。

结构设计：

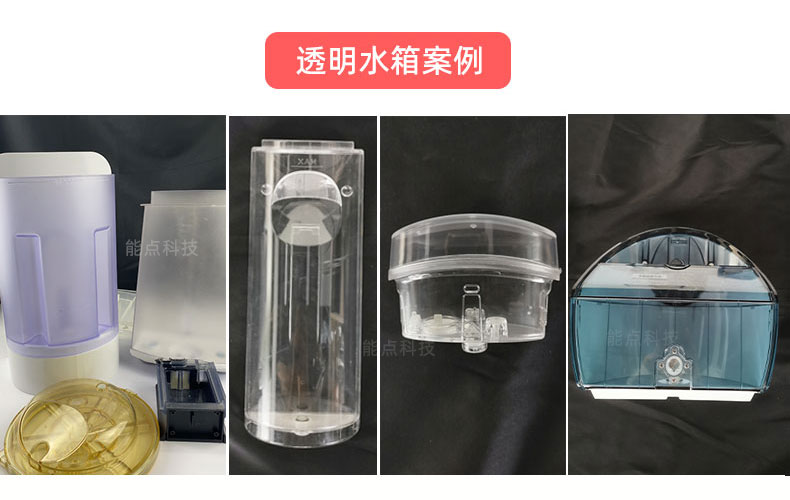

这类传感器需要在透明或半透明的水箱上设计一个棱镜，棱镜和水箱一体成型，传感器装在机器上。

问：水箱颜色是否会对传感器有影响？

答：材料是透光材质即可，若水箱注塑时加入色粉做成带颜色的水箱，则传感器输出电压状态有几率会有轻微变化，可通过软件解决此问题。我司测试黄色、蓝色、黑色水箱对传感器无影响。

问：棱镜形状是否有统一标准？

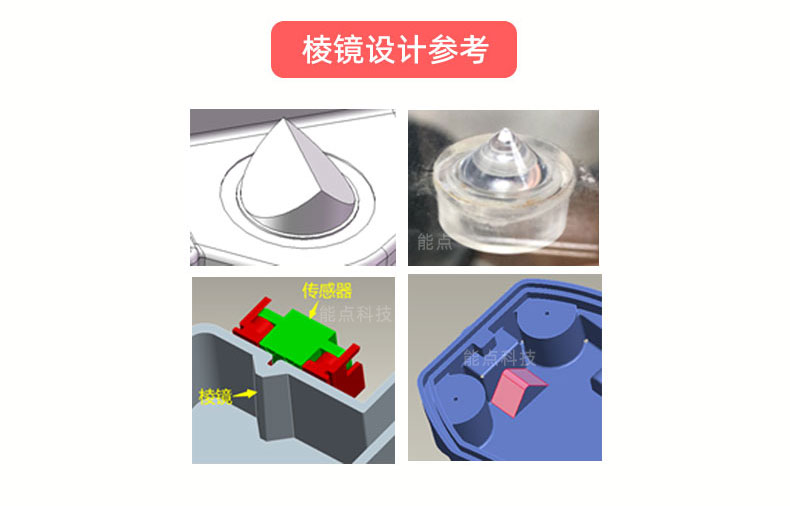

答：达到光线反射要求无特定形状要求即可，可以是圆锥体、三角体、其他多种不规则形状，考虑到防挂液问题，和防注塑缩水问题，通常建议设计为图三标准。（如有方案定制需求，可由我司设计处理，或与我司工程师对接沟通）

问：设计注意事项有哪些？

答：需设计限位让水箱光锥位置与传感器位置对齐，水箱可上下偏移，不可左右偏移。水箱左右偏会导致传感器输出电压不准。

主要功能：

传感器通常是输出模拟信号（便于遇到水垢、挂液珠、气泡等情况进行软件处理），有水输出一个信号(低电平)，无水输出一个信号(高电平)，根据传感器输出的信号可实现缺水报警、满水提醒、缺液自动加水等。
