非接触水位传感器为什么有4线的？

说到光电液位传感器的线材数量，大家一般想到多少根线？是不是三根？

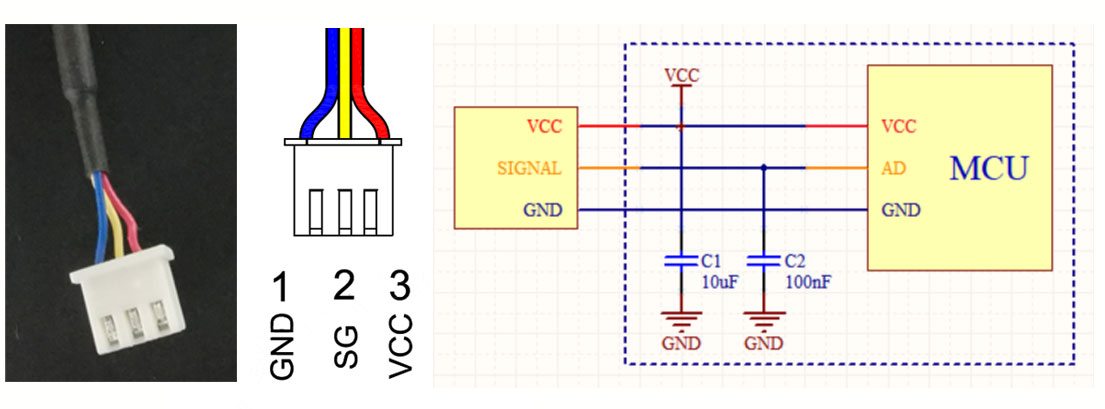

一般光电液位传感器通常都是3根线材，分别对应正极、负极、信号输出，接电路图是这样的。

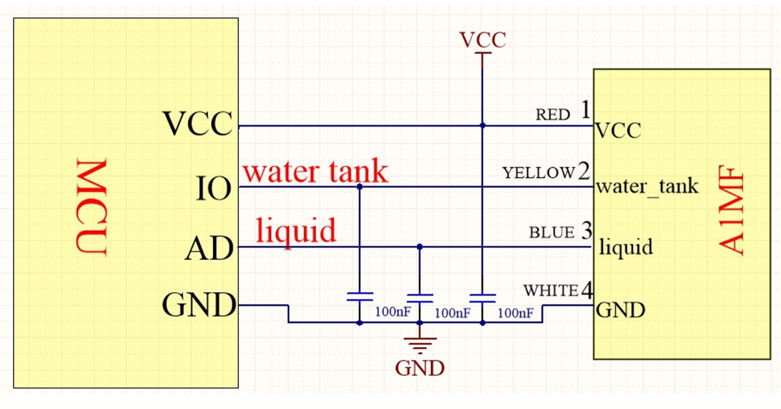

那么大家猜下非接触式的光电液位传感器4根线中多的一根线材的什么呢？首先看下电路图。

从电路图可以看出，这一根线也输出信号线，主要是检测到水箱是否在位输出对应信号的。

首先看下非接触式光电液位传感器的原理，非接触式液位传感器是通常是安装在机器内部，与水箱是分离的，传感器与水箱之间可保留间隙。

通过结构可以看出，非接触式液位传感器会应用于某些水箱需要移动的设备。
通过原理可以看出，传感器在有水状态时，光线折射在水里，传感器只能接收少量或接收不到光线。

而在水箱移动走时，传感器也接收不到光线，因此为了避免误判，设备必须增加一个检测水箱是否在位的功能。

如果设备已有水箱检测功能，则采用3线液位传感器即可。而无水箱检测功能，则需采用4线光电液位传感器。
