虹科案例 | 将USB接线端子与EKO光传感器配合使用

虹科Ellab 4-20 mA USB接线端子非常适合将任何模拟量传感器连接到E-Val Pro

在本应用案例中，我们将重点介绍虹科EKO ML-020光传感器，该传感器已被发现非常适合此应用。背景Background测量各种波长的太阳辐射和人造太阳光在各个行业的多种应用。这些包括但不限于太阳能、环境科学和材料分析。典型用途Typical uses

精确的太阳辐射测量

光污染和杂散光监测

农业最低温度

太阳辐射能量收支研究

室内材料测试

这种发展的原因是由于客户想要测量仓库/储藏室随时间的推移暴露多少LUX（用于测量表面或房间内每平方面积光强度的国际单位）。这是一个关键参数，因为储存在其中的产品对光敏感，并且有lux小时的曝光限制。

有虹科E-Val Pro系统，我们联系了推荐的光传感器供应商配置并交付了一个即插即用的系统以供使用。

解决方案The Solution

虽然这些传感器很小，但它们使用了一种先进的收集器设备，该设备专门设计用于改善余弦响应并提高灵敏度。这是通过集成滤波器和光电二极管(RH) 来完成的。

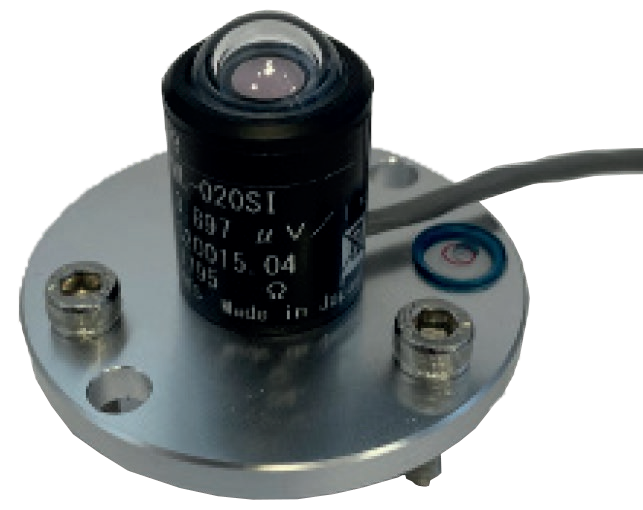

虹科EKO光传感器系统的总体设计包括：

玻璃顶 - 保护传感器部件免受外部环境影响，如灰尘、雨滴和风

漫射器 - 改善入射光的余弦响应

物体/水平仪（安装板）–用于检查并在水平位置安装传感器部件

线缆和连接器盒

传感器的理想安装位置是水平位置（使用安装板上的水平仪检查），该位置具有全视野，没有任何障碍物，也没有其他来源的任何反射。

主要优势：

通过使用虹科EKO ML-020光传感器（或类似产品），Ellab进入光测量（LUX）应用市场

使用4-20 mA的螺纹终端接口进行简单易用地连接

根据传感器校准证书在虹科ValSuite软件中快速设置

虹科E-Val Pro解决方案提供了低至1秒的快速采样率，并作为独立操作将数据保存在大容量内存中直至上传

虹科ValSuite Pro软件提供了多种报告选项来评估数据 ——所有数据均符合FDA 21 CFR part 11

通过4个简单的步骤

将虹科EKO ML-020光传感器连接到E-Val Pro：

01

第一步

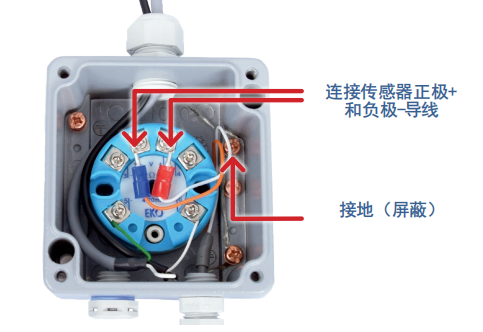

将传感器线缆连接至接线盒。正极（带红色插头的白色线缆）和负极（带蓝色插头的棕色线缆）对应。

02第二步

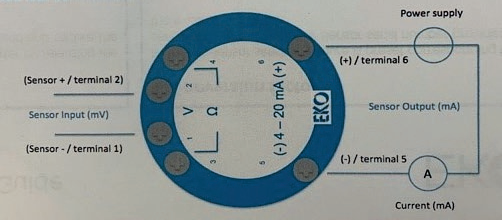

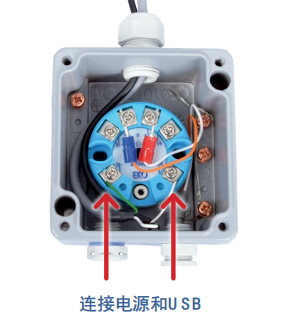

根据MC-11转换器快速入门指南中提供的电气连接接线图，连接电源母适配器的电线（中心线到正极，外线到负极）以及连接电缆线（连接到USB接口）。

03第三步

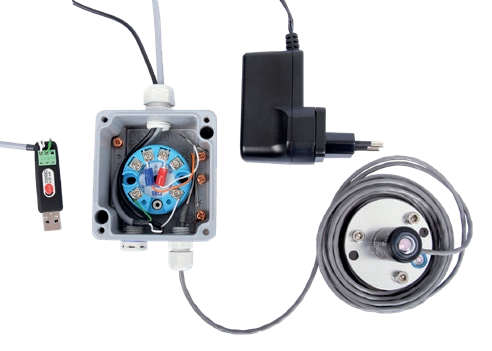

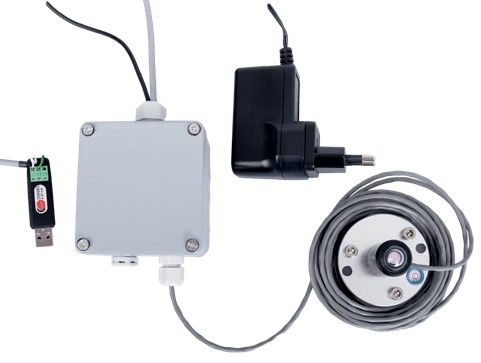

将电缆连接至4-20 mA螺纹终端USB接口，关闭连接器盒，并使用4或12通道传感器阵列将USB接口连接至虹科E-Val Pro模块。最后，在连接电源之前，将15V直流电源公插头连接到母适配器。

04第四步

通过插入传感器证书/用户手册信息中的校准值，通过虹科E-Val Pro硬件设置 > 设置 > E -Val Pro自定义传感器设置，在虹科ValSuite设置中编程4-20 mA输入信号和校准值。
