IMU系统简介

1. IMU原理

惯性测量单元（IMU）通常指由3个加速度计和3个陀螺仪组成的组合单元，加速度计和陀螺仪安装在互相垂直的测量轴上。低精度的IMU可以通过其他方式修正，GPS用于修正位置的长期漂移，气压计用于修正高度，磁力计用于修正姿态。
传感器直接固联在载体上称为捷联惯导系统。
MEMS陀螺仪原理

加速度计原理

MPU6050

MPU-60x0是全球首例9轴运动处理传感器。它集成了3轴MEMS陀螺仪，3轴MEMS加速度计，以及一个可扩展的数字运动处理器DMP（Digital Motion Processor），可用I2C接口连接一个第三方的数字传感器，比如磁力计。扩展之后就可以通过其I2C或SPI接口输出一个9轴的信号（SPI接口仅在MPU-6000可用）。MPU-60x0也可以通过其I2C接口连接非惯性的数字传感器，比如压力传感器。

MPU-60x0对陀螺仪和加速度计分别用了三个16位的ADC，将其测量的模拟量转化为可输出的数字量。为了精确跟踪快速和慢速的运动，传感器的测量范围都是用户可控的，陀螺仪可测范围为±250，±500，±1000，±2000°/秒（dps），加速度计可测范围为±2，±4，±8，±16g。一个片上1024字节的FIFO，有助于降低系统功耗。和所有设备寄存器之间的通信采用400kHz的I2C接口或1MHz 的SPI接口（SPI仅MPU-6000可用）。对于需要高速传输的应用，对寄存器的读取和中断可用20MHz的SPI。另外，片上还内嵌了一个温度传感器和在工作环境下仅有±1%变动的振荡器。

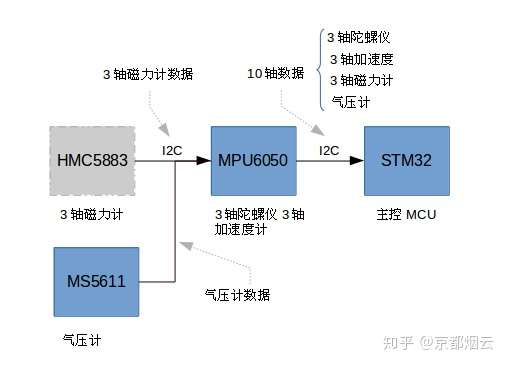

在crazepony上，MPU6050/HMC5883/MS5611传感器之间的连接如下图所示。
