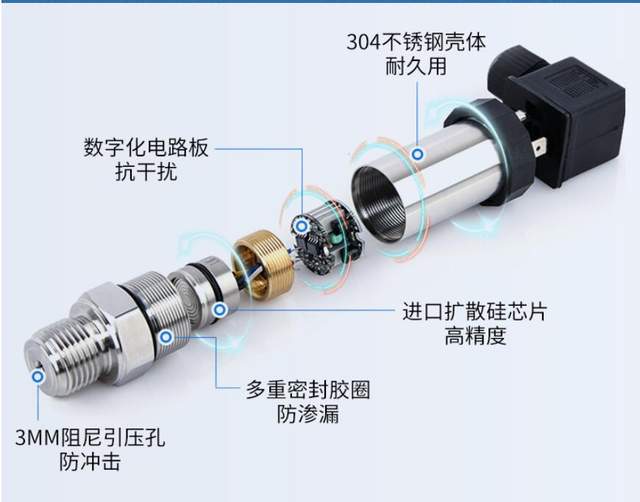

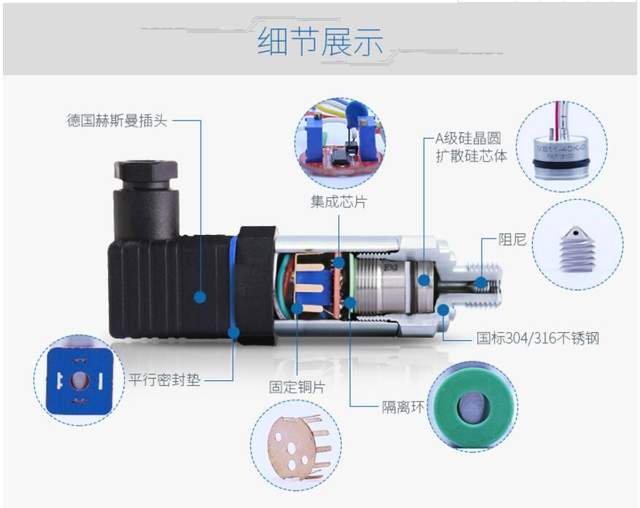

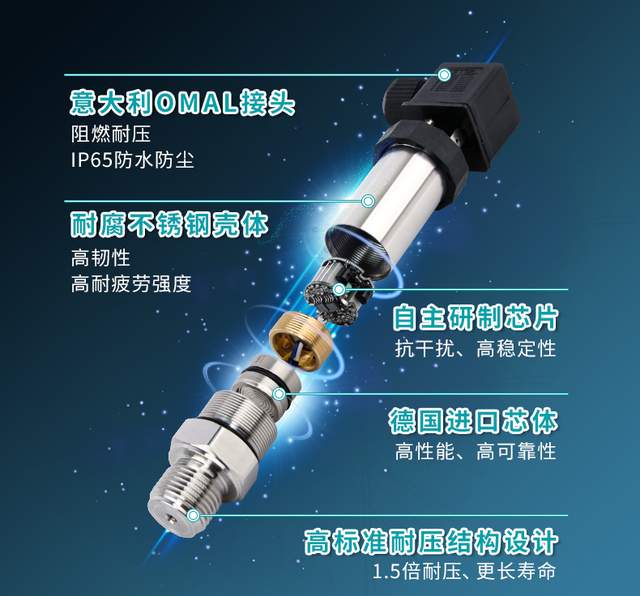

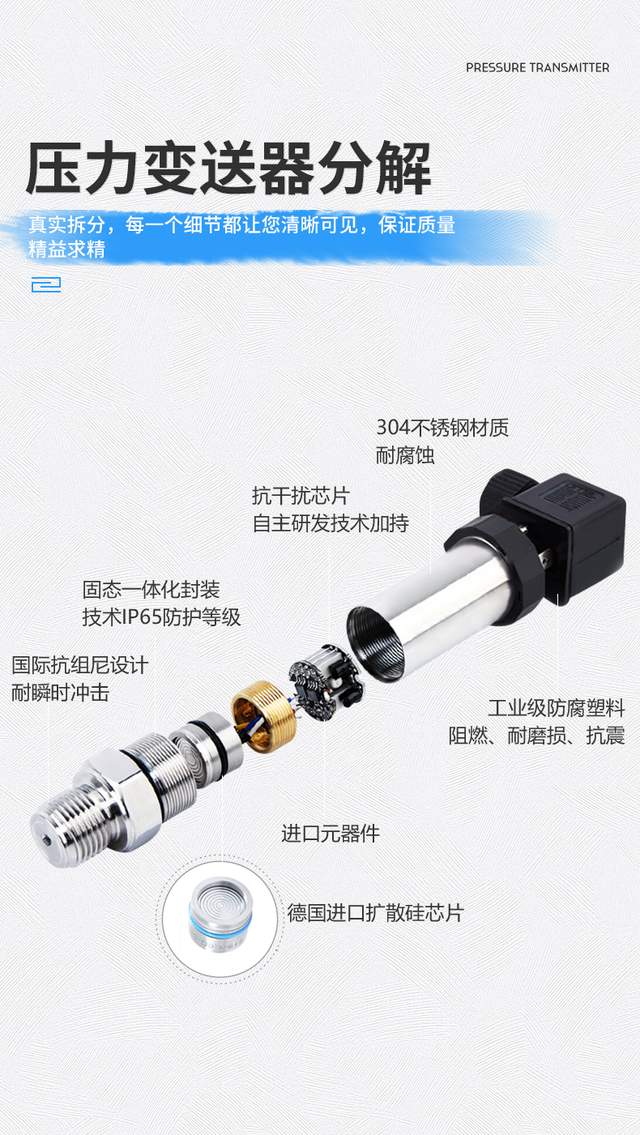

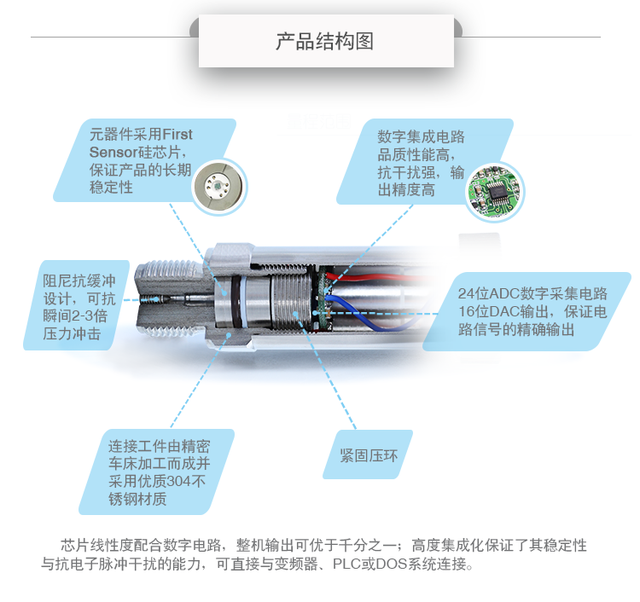

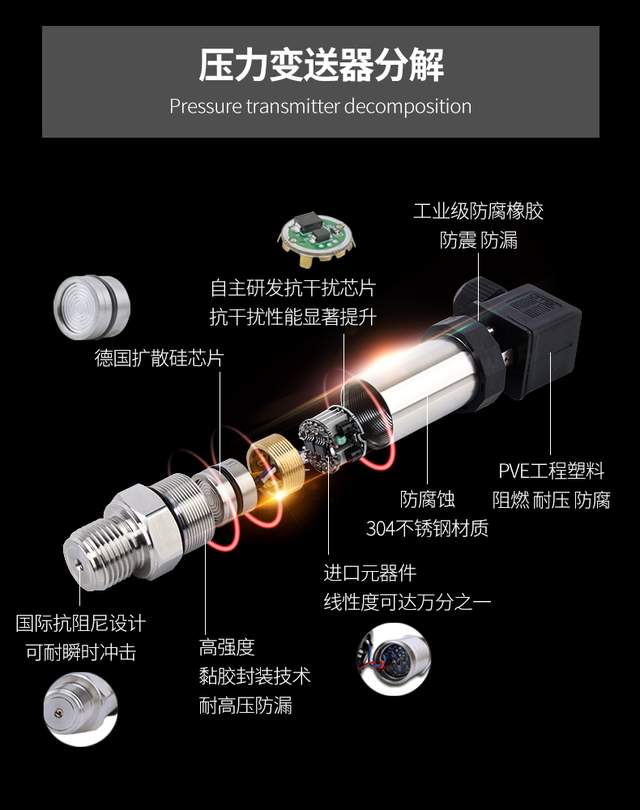

压力变送器工作原理及分解图如何选型？

1、压阻式压力传感器的优点：

1.1 频率响应高，；

1.2 体积小、耗电少；

1.3灵敏度高、精度好，可测量到0.1%的精确度；

1.4 无运动部件（敏感元件与转换元件一体）。

2、缺点：

2.1 温度特性差；

2.2 工艺复杂。

2.3 确认装置类型

3、控制回路还是动力回路。确认测量压力的类型

压力类型主要有表压、绝压、差压等。

3.1表压是指以大气压力为基准，小于或大于大气压力的压力;

3.2绝压是指以肯定压力零位为基准，高于肯定压力零位的压力;

3.3差压是指两个压力之间的差值。

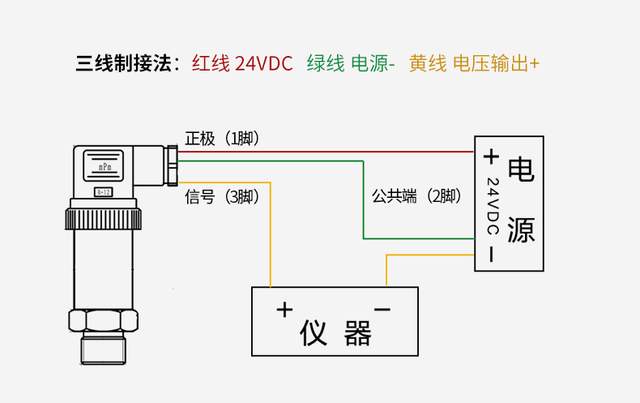

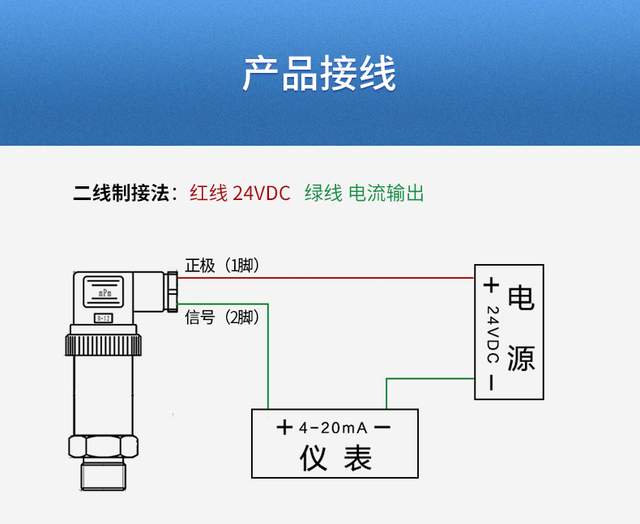

4、确认供电电源和输出信号

提供多种输出信号挑选，模拟量输出(4～20mA，0~20MA或0～10V，0~5V，1~5V)。数字量输出（RS485,RS232）

5、确认传感器的最大测量值

传感器的最大测量值应接近传感器的量程，不能超过，否则会影响传感器的寿命，导致损坏产品。一般状况下，选量程应该按照实际测量值选大150%。防止过载

6、确认传感器螺纹孔

主要包含：G1/4：（G1/4-内孔的通径公称尺寸是1/4英寸，6.35毫米，螺纹外径13.157毫米，也就是2分的；）

G1/2：(G1/2-内孔的通径公称尺寸是1/2英寸，12.7毫米，螺纹外径20.955毫米，也就是4分的；)

M20*1.5 螺纹、等。或定制

7、确认传感器测量介质与接触材质的兼容性

在某些测量场合，测量介质具有腐蚀性，此时需选用与测量介质兼容的材质或进行特殊的工艺处理，保证传感器不被损坏。

8、确认准确度等级

传感器的测量误差按精度进行区分，不同的精度对应不同的误差(满量程输出的百分比);实际应用中，有一些客户对精度要求比较苛刻的，尽量根据客户要求去定制精度。

9、确认工作温度规模

测量介质温度应处于传感器工作温度规模内，如超温运用，将会产生较大的测量误差并影响运用寿命;在压力传感器的出产过程中，会对温度影响进行测量和补偿，以保证产品受温度影响产生的测量误差处于准确度等级要求的规模内。在温度较高的场合，能够考虑挑选高温型压力传感器或采取装置冷凝管(器)、散热器等辅佐降温的办法。

10、按应用工况变送器的主要种类如下:

低（微）压/低差压变送器。

中压/中差压变送器。

高静压/差压变送器。

绝压/真空/负压差压变送器。

高温压力/差压变送器。

耐腐蚀压力/差压变送器。

易结晶压力/差压变送器。

11、确认现场工作环境状况及其它

需了解是否存在振动以及电磁干扰等，引线长度，供电电源，并在选型时提供相关信息，以便采取相应处理;在选型时，其他如测量介质是否含有杂质物等也应依据状况予以考虑。
